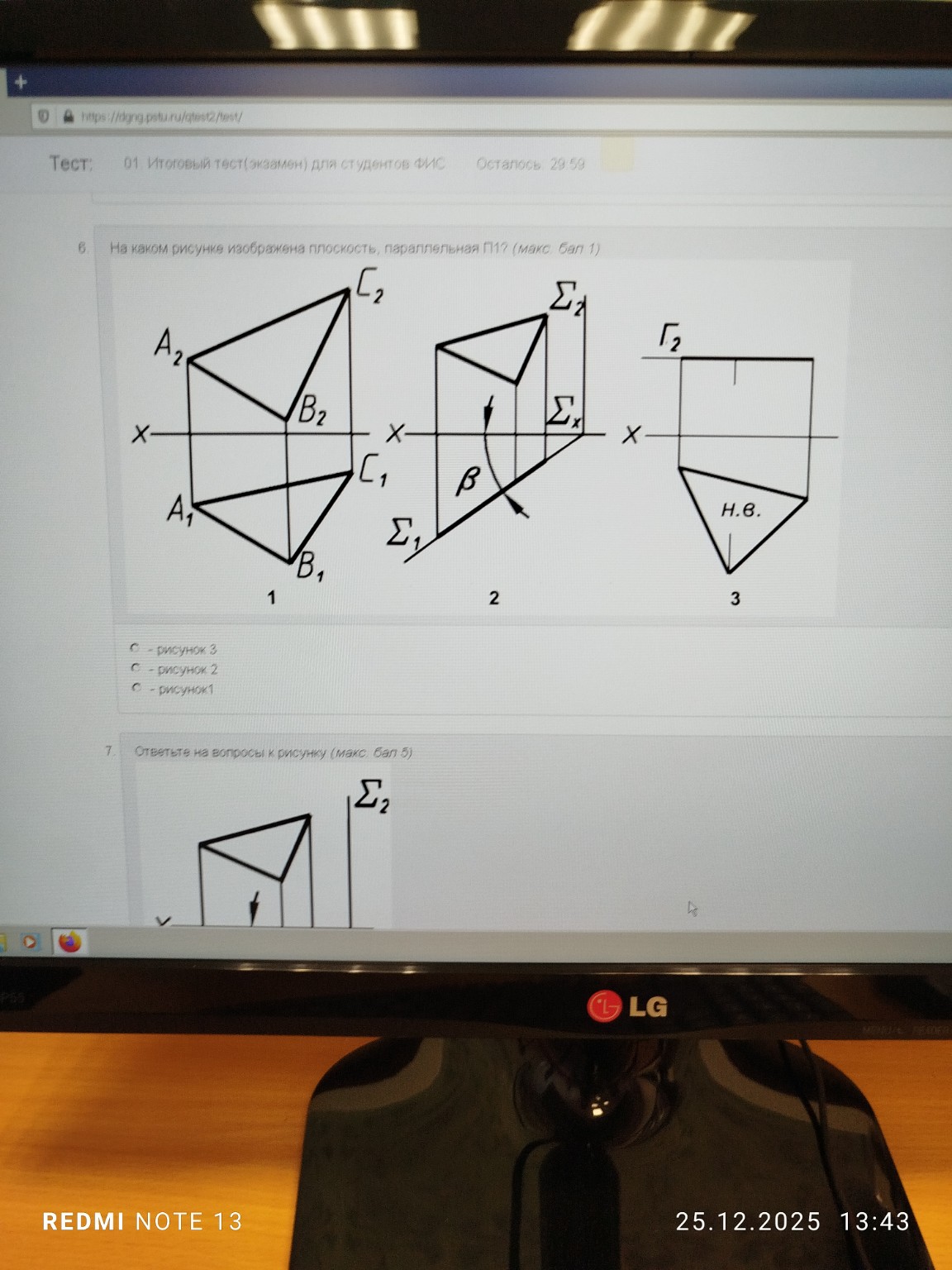

Для решения задания №6 по начертательной геометрии нужно определить, на каком чертеже изображена плоскость, параллельная горизонтальной плоскости проекций \(\Pi_1\). Такая плоскость называется горизонтальной плоскостью. Проанализируем представленные рисунки: 1. На рисунке 1 изображена плоскость общего положения (треугольник \(ABC\)), так как ни одна из его проекций не является прямой линией, параллельной или перпендикулярной осям. 2. На рисунке 2 изображена фронтально-проецирующая плоскость \(\Sigma\). Ее фронтальный след \(\Sigma_2\) наклонен к оси \(X\). Она перпендикулярна \(\Pi_2\), но не параллельна \(\Pi_1\). 3. На рисунке 3 фронтальная проекция плоскости \(\Gamma_2\) выродилась в прямую линию, параллельную оси \(X\). Это главный признак того, что плоскость параллельна горизонтальной плоскости проекций \(\Pi_1\). При этом на горизонтальную плоскость \(\Pi_1\) фигура проецируется в натуральную величину (н.в.). Правильный ответ: рисунок 3
