Решение задачи: Структурообразование трикотажных переплетений

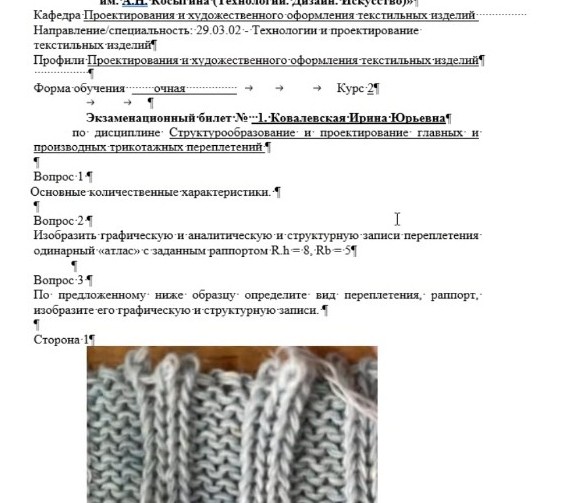

Экзаменационный билет № 1 Дисциплина: Структурообразование и проектирование главных и производных трикотажных переплетений Вопрос 1. Основные количественные характеристики трикотажа. К основным количественным характеристикам, определяющим структуру и свойства трикотажа, относятся: 1. Петельный шаг \( A \) — расстояние между одноименными точками двух соседних петель по горизонтали (вдоль петельного ряда). Измеряется в мм. \[ A = \frac{100}{P_h} \] где \( P_h \) — плотность по горизонтали. 2. Высота петельного ряда \( B \) — расстояние между одноименными точками двух соседних петель по вертикали (вдоль петельного столбика). Измеряется в мм. \[ B = \frac{100}{P_v} \] где \( P_v \) — плотность по вертикали. 3. Плотность трикотажа (\( P_h \) и \( P_v \)) — число петельных столбиков или рядов, приходящихся на единицу длины (обычно на 100 мм). 4. Длина нити в петле \( l \) — суммарная длина участка нити, затраченного на формирование одной петли (включает остов петли и соединительную протяжку). Это важнейший показатель, определяющий расход сырья и массу трикотажа. 5. Линейная плотность нити \( T \) — измеряется в тексах (г/км). 6. Поверхностная плотность \( M_s \) — масса одного квадратного метра трикотажа в граммах. \[ M_s = \frac{l \cdot P_h \cdot P_v \cdot T}{10000} \] Вопрос 2. Изобразить графическую, аналитическую и структурную записи переплетения одинарный «атлас» с заданным раппортом \( R_h = 8 \), \( R_b = 5 \). Одинарный атлас — это основовязаное переплетение, в котором каждая нить последовательно образует петли в разных столбиках, перемещаясь в одном направлении, а затем возвращается обратно. 1. Аналитическая запись (цифровая): Для атласа с \( R_h = 8 \) (число рядов в цикле) и \( R_b = 5 \) (число столбиков) запись движения гребенки будет выглядеть так: 0—1 / 1—2 / 2—3 / 3—4 / 4—5 / 4—3 / 3—2 / 2—1 / 1—0 2. Графическая запись (кладка нити на иглы): На бумаге в клетку (или точечной сетке) это изображается зигзагообразной линией. Ряд 1: игла 1 -> игла 2 Ряд 2: игла 2 -> игла 3 Ряд 3: игла 3 -> игла 4 Ряд 4: игла 4 -> игла 5 Ряд 5: игла 5 -> игла 4 Ряд 6: игла 4 -> игла 3 Ряд 7: игла 3 -> игла 2 Ряд 8: игла 2 -> игла 1 3. Структурная запись: Представляет собой схематичное изображение петель, соединенных протяжками, которые имеют наклон в сторону сдвига гребенки. В данном случае петли будут смещаться ступенчато вправо на 5 игл, а затем влево. Вопрос 3. Определение вида переплетения по образцу. Анализ представленного изображения: На фото виден кулирный трикотаж. Основной фон выполнен гладью (лицевые петли), однако на поверхности выделяются рельефные вертикальные полосы, образованные вытянутыми петлями или набросками. Вид переплетения: Производная гладь с элементами прессового переплетения (фанги или полуфанги на базе кулирной глади). Судя по характерным «жгутам» на лицевой стороне, это переплетение типа «ластик» (рибана) с пропусками или прессовыми петлями, образующими рельефные столбики. Раппорт: По горизонтали (\( R_b \)): На фото четко видны повторяющиеся группы. Группа состоит из широкого рельефного столбика (примерно 2-3 петли) и промежутка из изнаночных/лицевых петель (3-4 петли). Итого \( R_b \approx 6-8 \) петель. По вертикали (\( R_h \)): Повторяется в каждом ряду или через ряд (если это пресс). Графическая запись для рельефного столбика (пресс): Ряд 1: Иглы 1, 2, 3 — формирование петли; Иглы 4, 5, 6 — набросок. Ряд 2: Все иглы — формирование петли (сброс наброска). Структурная запись: Изображается как сочетание обычных кулирных петель и петель с увеличенными протяжками (набросками), которые стягивают полотно, создавая эффект выпуклых полос, видимых на фото.
