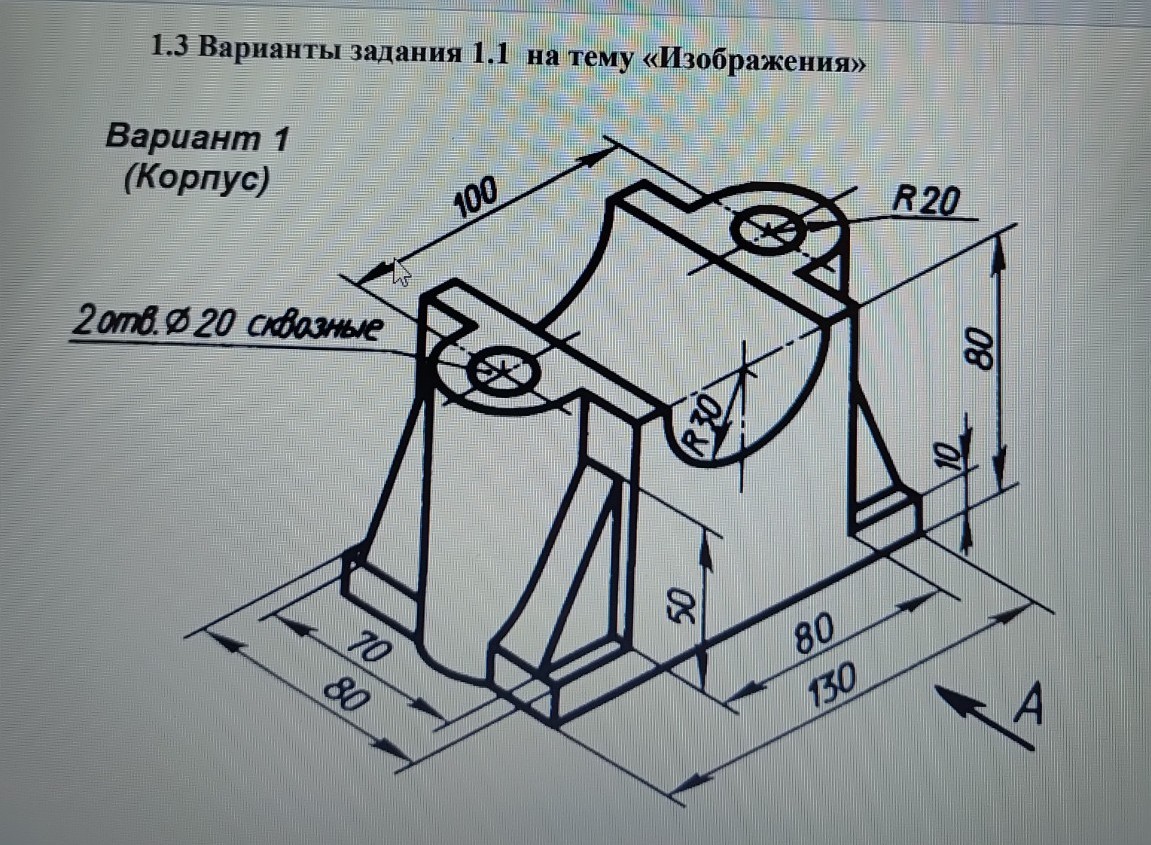

Решение задачи: построение детали "Корпус" в КОМПАС-3D

Ниже представлен максимально подробный пошаговый алгоритм, который удобно переписать в тетрадь. Он описывает действия в КОМПАС-3D для создания чертежа детали «Корпус». Алгоритм выполнения чертежа детали «Корпус» Шаг 1. Настройка чертежа 1. Откройте КОМПАС-3D, выберите «Чертеж». 2. Нажмите правой кнопкой мыши на листе — «Параметры» — «Параметры первого листа» — «Формат». Установите формат А3, ориентация — горизонтальная. 3. Включите привязки (сетка, точка на кривой, центр, пересечение) на панели быстрого доступа для точности построений. Шаг 2. Построение вида сверху (базовый вид) Этот вид удобен для начала, так как на нем видны все межосевые расстояния. 1. Инструментом «Осевая линия по двум точкам» проведите две перпендикулярные оси в центре предполагаемого вида. 2. Постройте прямоугольник основания из центра: ширина \( 130 \) мм, высота \( 80 \) мм. 3. Отложите от вертикальной оси вправо и влево по \( 50 \) мм (межосевое расстояние \( 100 \) мм). Проведите вертикальные осевые линии. 4. В точках пересечения осей постройте две окружности \( \varnothing 20 \) мм (инструмент «Окружность» с осями). 5. Постройте внешние дуги приливов радиусом \( R20 \) (диаметр \( 40 \) мм) с центрами в тех же точках. 6. Соедините дуги прямыми линиями, формируя контур «ушек» корпуса. 7. Отрисуйте ребра жесткости: отступите от краев основания согласно размеру \( 70 \) мм (по \( 35 \) мм от центра) и проведите линии толщиной \( 10 \) мм. Шаг 3. Построение главного вида (вид спереди) 1. Используйте «Вертикальные вспомогательные линии», чтобы перенести проекции всех точек с вида сверху вверх. 2. Проведите горизонтальную линию — это низ детали. 3. Инструментом «Параллельная прямая» отложите вверх \( 10 \) мм (высота плиты основания) и \( 80 \) мм (общая высота). 4. Очертите контур: ширина основания \( 130 \) мм, высота центральной части \( 80 \) мм. 5. Постройте выемку: от верхней грани вниз проведите осевую линию, постройте дугу радиусом \( R30 \). 6. Отрисуйте наклонные линии ребер жесткости от высоты \( 50 \) мм до углов основания. 7. Линии отверстий, которые не видны, пока оставьте штриховыми (позже они станут сплошными при разрезе). Шаг 4. Построение вида слева (профильный вид) 1. Проведите «Горизонтальные вспомогательные линии» от главного вида вправо. 2. Постройте прямоугольник габаритов: ширина \( 80 \) мм, высота \( 80 \) мм. 3. Нанесите осевую линию симметрии вида. 4. Отрисуйте ступеньку основания высотой \( 10 \) мм. 5. Покажите центральный выступ шириной \( 40 \) мм (соответствует \( R20 \) с вида сверху) и высотой \( 80 \) мм. 6. Изобразите невидимый контур внутреннего отверстия \( R30 \) штриховой линией. Шаг 5. Выполнение фронтального разреза Для того чтобы показать внутреннее устройство, совместим главный вид с разрезом. 1. На виде сверху выберите инструмент «Линия разреза» и проведите секущую плоскость через центры отверстий \( \varnothing 20 \). 2. На главном виде удалите штриховые линии отверстий и замените их на основные сплошные линии (теперь мы их «видим»). 3. Выберите инструмент «Штриховка». Тип — «Металл», угол \( 45^{\circ} \). 4. Заштрихуйте области, где металл попал в разрез (стенки корпуса). 5. Важно: Согласно ГОСТ, ребра жесткости, если секущая плоскость направлена вдоль их длинной стороны, показывают незаштрихованными. Оставьте треугольники ребер без штриховки. Шаг 6. Нанесение размеров и оформление 1. Используйте инструмент «Авторазмер». 2. Проставьте линейные размеры: \( 130 \), \( 100 \), \( 80 \), \( 70 \), \( 50 \), \( 10 \). 3. Проставьте диаметральные и радиальные размеры: \( 2 \) отв. \( \varnothing 20 \), \( R20 \), \( R30 \). 4. Проверьте, чтобы размерные линии не пересекались и отстояли от контура детали на \( 10 \) мм. 5. Заполните основную надпись в правом нижнем углу.
