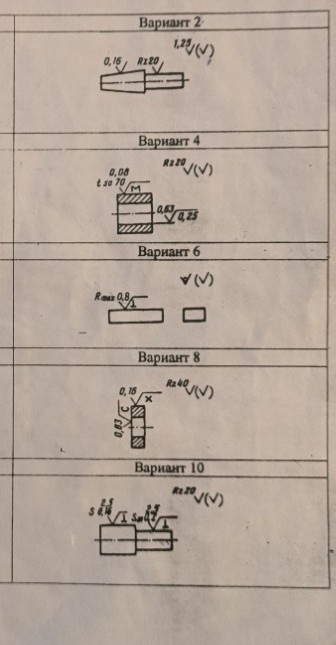

Решение задачи: Почему отсутствует базовая длина шероховатости?

Отличный вопрос! Давайте разберем, почему на некоторых чертежах может отсутствовать указание базовой длины шероховатости поверхности. В машиностроении и черчении, когда речь идет о шероховатости поверхности, базовую длину (обозначаемую обычно буквой \(l\)) указывают не всегда явно. Это связано с тем, что существуют стандарты, которые определяют значения базовой длины по умолчанию для различных классов шероховатости. Вот основные причины, по которым базовая длина шероховатости может не быть указана на чертеже: 1. Стандартные значения по умолчанию: Существуют государственные стандарты (например, ГОСТ 2.309-73 в России), которые устанавливают стандартные значения базовой длины для различных параметров шероховатости (например, \(R_a\), \(R_z\)). Если на чертеже указан только параметр шероховатости (например, \(R_a 1.25\)), но не указана базовая длина, то подразумевается, что должна использоваться стандартная базовая длина, соответствующая этому значению шероховатости. Например, для \(R_a\) от 0,025 до 0,8 мкм, стандартная базовая длина часто составляет 0,8 мм. Для \(R_a\) от 1,25 до 6,3 мкм, стандартная базовая длина может быть 2,5 мм. 2. Общие технические требования: Иногда на чертеже или в сопроводительной документации (например, в технических условиях) могут быть указаны общие технические требования, которые распространяются на все поверхности детали, если нет специальных указаний. Эти требования могут включать и стандартные значения базовой длины. 3. Необходимость измерения: Базовая длина - это длина участка, на котором измеряется шероховатость. Если на чертеже указан только параметр шероховатости (например, \(R_a\)), то это означает, что этот параметр должен быть достигнут, а выбор конкретной базовой длины для измерения может быть оставлен на усмотрение технолога или контролера, исходя из стандартных практик и доступного измерительного оборудования. Однако, чаще всего, подразумеваются стандартные значения. 4. Упрощение чертежа: Для упрощения чертежа и уменьшения количества надписей, если базовая длина соответствует стандартным значениям, ее могут опускать. 5. Контекст и тип детали: Для некоторых типов деталей или поверхностей, где требования к шероховатости не являются критически строгими, или когда речь идет о предварительной обработке, базовая длина может быть менее важной и не указываться явно. На представленных вами чертежах, например, в Варианте 2 указана шероховатость \(R_z 20\) и \(1,25\). В Варианте 4 указана \(R_z 20\) и \(0,63\), \(0,25\). В Варианте 8 указана \(R_z 40\). В Варианте 10 указана \(R_z 20\). В этих случаях, если базовая длина не указана явно, следует руководствоваться соответствующими стандартами (например, ГОСТ 2.309-73), которые определяют стандартные значения базовой длины для указанных параметров шероховатости. Например, для \(R_z 20\) и \(R_z 40\) существуют стандартные базовые длины, которые используются по умолчанию. Обычно для таких значений \(R_z\) базовая длина может быть 2,5 мм или 8 мм, в зависимости от конкретного стандарта и контекста. Таким образом, отсутствие явного указания базовой длины шероховатости поверхности на чертеже не означает, что ее нет. Это означает, что она определяется по умолчанию в соответствии с действующими стандартами и нормативными документами.
