Решение задачи: Потенциальная энергия

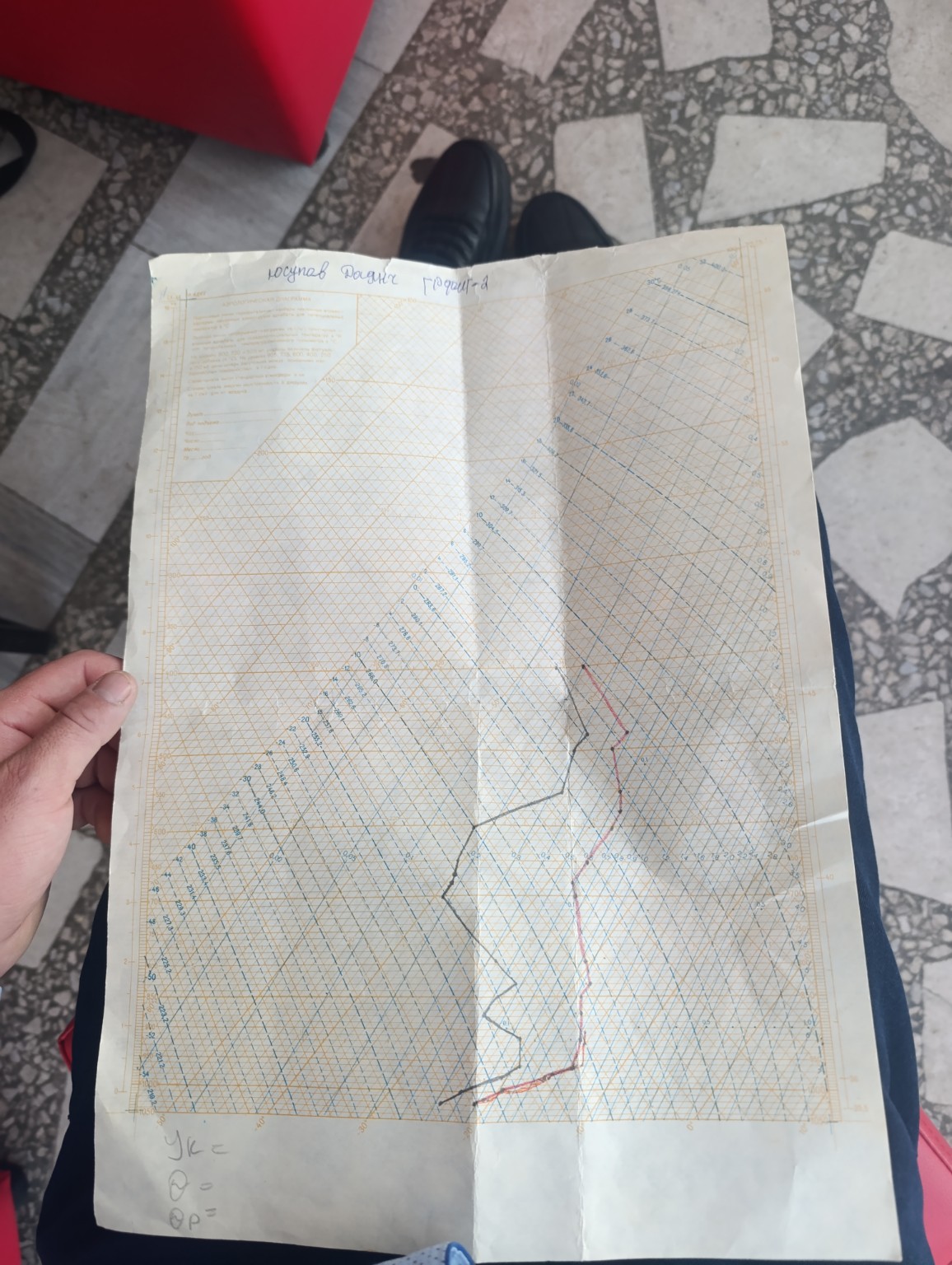

Хорошо, давайте разберем эту задачу. Судя по изображению, перед нами аэрологическая диаграмма (или термодинамическая диаграмма атмосферы), на которой построены кривые стратификации атмосферы. Обычно такие диаграммы используются для анализа устойчивости атмосферы, определения высоты облаков, прогнозирования конвекции и других метеорологических явлений. На диаграмме видны две кривые: 1. Черная кривая – это, скорее всего, кривая стратификации температуры (температура воздуха на разных высотах). 2. Красная кривая – это, вероятно, кривая точки росы (температура, до которой должен охладиться воздух, чтобы содержащийся в нем водяной пар достиг насыщения). В левом нижнем углу видны обозначения: * \(y_k = \) * \(\theta = \) * \(\theta_p = \) Эти обозначения, вероятно, относятся к следующим параметрам: * \(y_k\) – возможно, это высота конденсации (уровень, на котором воздух достигает насыщения и начинается образование облаков). * \(\theta\) – потенциальная температура. * \(\theta_p\) – эквивалентно-потенциальная температура. Для того чтобы решить задачу и ответить на вопросы, мне нужно знать конкретные вопросы, которые к ней прилагаются. Однако, я могу объяснить, как обычно работают с такими диаграммами и как определяются указанные параметры.

Объяснение работы с аэрологической диаграммой

Аэрологическая диаграмма представляет собой график, на котором по осям отложены давление (или высота) и температура. На ней нанесены различные линии: 1. Изобары (горизонтальные линии) – линии постоянного давления. 2. Изотермы (вертикальные линии) – линии постоянной температуры. 3. Сухоадиабаты (наклонные линии, обычно синие или черные) – линии, показывающие изменение температуры сухого воздуха при адиабатическом подъеме или опускании. 4. Влажноадиабаты (наклонные линии, обычно красные или зеленые, менее крутые, чем сухоадиабаты) – линии, показывающие изменение температуры насыщенного воздуха при адиабатическом подъеме или опускании. 5. Изогипсы (линии постоянной влагосодержания или линии точки росы) – линии, показывающие изменение температуры точки росы при адиабатическом подъеме.

Определение параметров:

1. Высота конденсации (\(y_k\)): Чтобы определить высоту конденсации, нужно найти точку пересечения двух линий: * Линии сухоадиабатического подъема от приземного слоя (или от начальной точки черной кривой). * Линии изогипсы, проходящей через начальную точку красной кривой (точки росы). Точка их пересечения и будет уровнем конденсации. Давление (или высота) в этой точке и будет \(y_k\). 2. Потенциальная температура (\(\theta\)): Потенциальная температура – это температура, которую приобрел бы сухой воздух, если бы его адиабатически привели к стандартному давлению (обычно 1000 гПа). Для определения потенциальной температуры на определенном уровне: * Найдите точку на черной кривой (температуры) на интересующем уровне. * От этой точки проведите линию, параллельную сухоадиабате, до пересечения с изобарой 1000 гПа. * Температура в точке пересечения с изобарой 1000 гПа и будет потенциальной температурой \(\theta\). 3. Эквивалентно-потенциальная температура (\(\theta_p\)): Эквивалентно-потенциальная температура – это температура, которую приобрел бы воздух, если бы весь содержащийся в нем водяной пар сконденсировался, а затем воздух был бы адиабатически приведен к стандартному давлению (1000 гПа). Для определения эквивалентно-потенциальной температуры: * Найдите точку на черной кривой (температуры) на интересующем уровне. * От этой точки проведите линию, параллельную сухоадиабате, до уровня конденсации (если воздух не насыщен) или до уровня насыщения. * От уровня насыщения (или от точки на красной кривой, если воздух насыщен) проведите линию, параллельную влажноадиабате, до тех пор, пока весь водяной пар не сконденсируется (обычно до очень низких температур). * Затем от этой точки проведите линию, параллельную сухоадиабате, до пересечения с изобарой 1000 гПа. * Температура в точке пересечения с изобарой 1000 гПа и будет эквивалентно-потенциальной температурой \(\theta_p\).

Примерные значения по диаграмме (без точных вопросов):

Давайте попробуем оценить значения, исходя из видимых кривых. Предположим, что начальный уровень – это нижняя часть диаграммы, где давление около 1000 гПа. * Начальная температура (черная кривая внизу): Примерно +10°C. * Начальная точка росы (красная кривая внизу): Примерно +5°C. 1. Определение \(y_k\) (высоты конденсации): * От начальной температуры (+10°C) поднимаемся по сухоадиабате. * От начальной точки росы (+5°C) поднимаемся по изогипсе. * На глаз, эти две линии пересекаются примерно на уровне давления 800-850 гПа. * Таким образом, \(y_k \approx 800-850\) гПа. (Для точного значения нужно знать шкалу высот или давления). 2. Определение \(\theta\) (потенциальной температуры): * Возьмем, например, начальную точку на 1000 гПа с температурой +10°C. * Поскольку это уже уровень 1000 гПа, потенциальная температура будет равна фактической температуре. * Значит, \(\theta \approx +10\)°C (или 283.15 K). * Если бы мы взяли точку на 700 гПа с температурой, скажем, -10°C, то нужно было бы опустить ее по сухоадиабате до 1000 гПа, и температура была бы выше +10°C. 3. Определение \(\theta_p\) (эквивалентно-потенциальной температуры): * Начнем с начальной точки (+10°C, +5°C точки росы) на 1000 гПа. * Поднимаемся по сухоадиабате до уровня конденсации (примерно 800-850 гПа). * От этого уровня поднимаемся по влажноадиабате. * На диаграмме видно, что влажноадиабаты уходят вверх и вправо. * Чтобы найти \(\theta_p\), нужно продолжить подъем по влажноадиабате до тех пор, пока весь пар не сконденсируется, а затем опустить по сухоадиабате до 1000 гПа. Это довольно сложный процесс без точных линий. * Однако, можно заметить, что эквивалентно-потенциальная температура всегда выше потенциальной температуры, так как учитывается скрытая теплота конденсации. * На глаз, если бы мы продолжили влажноадиабату, а затем сухоадиабату до 1000 гПа, температура была бы значительно выше +10°C, возможно, около +20°C или +25°C.

Вывод для тетради школьника:

Для того чтобы дать точные ответы, мне нужны конкретные вопросы к задаче. Однако, я могу предложить общую структуру решения, которую можно будет заполнить, когда появятся вопросы.

Решение задачи по аэрологической диаграмме

Цель: Определить параметры атмосферы по аэрологической диаграмме.

Дано: Аэрологическая диаграмма с построенными кривыми температуры (черная линия) и точки росы (красная линия).

Требуется определить:

1. Высоту конденсации (\(y_k\))
2. Потенциальную температуру (\(\theta\))
3. Эквивалентно-потенциальную температуру (\(\theta_p\))

Ход решения:

1. Определение высоты конденсации (\(y_k\)):

Высота конденсации – это уровень, на котором воздух достигает насыщения при адиабатическом подъеме. Для ее определения необходимо:

1. Найти начальную температуру воздуха (по черной кривой) и начальную температуру точки росы (по красной кривой) на приземном уровне (или на заданном уровне).
2. От начальной температуры воздуха провести линию вверх, параллельную сухоадиабате.
3. От начальной температуры точки росы провести линию вверх, параллельную изогипсе (линии постоянной влагосодержания).
4. Точка пересечения этих двух линий будет уровнем конденсации. По шкале давления (или высоты) определить значение \(y_k\).

(Здесь нужно вставить конкретные значения, полученные с диаграммы)

Например: Начальная температура \(T_0 = +10^\circ C\). Начальная точка росы \(T_{d0} = +5^\circ C\). При подъеме по сухоадиабате и изогипсе, они пересекаются на уровне давления примерно \(P_k = 820\) гПа. Следовательно, \(y_k \approx 820\) гПа.

2. Определение потенциальной температуры (\(\theta\)):

Потенциальная температура – это температура, которую приобрел бы сухой воздух, если бы его адиабатически привели к давлению 1000 гПа.

1. Выбрать интересующий уровень на диаграмме (например, приземный уровень).
2. Найти температуру воздуха на этом уровне по черной кривой.
3. От этой точки провести линию, параллельную сухоадиабате, до пересечения с изобарой 1000 гПа.
4. Температура в точке пересечения с изобарой 1000 гПа и будет потенциальной температурой \(\theta\).

(Здесь нужно вставить конкретные значения, полученные с диаграммы)

Например: На приземном уровне (1000 гПа) температура \(T = +10^\circ C\). Поскольку это уже уровень 1000 гПа, потенциальная температура равна фактической температуре. Следовательно, \(\theta \approx +10^\circ C\) (или 283.15 K).

3. Определение эквивалентно-потенциальной температуры (\(\theta_p\)):

Эквивалентно-потенциальная температура – это температура, которую приобрел бы воздух, если бы весь содержащийся в нем водяной пар сконденсировался, а затем воздух был бы адиабатически приведен к давлению 1000 гПа.

1. Выбрать интересующий уровень на диаграмме.
2. От температуры воздуха на этом уровне (по черной кривой) провести линию, параллельную сухоадиабате, до уровня конденсации (\(y_k\)).
3. От уровня конденсации провести линию, параллельную влажноадиабате, вверх до тех пор, пока весь водяной пар не сконденсируется (обычно до очень низких температур, где влажноадиабаты становятся почти параллельными сухоадиабатам).
4. От этой точки провести линию, параллельную сухоадиабате, вниз до пересечения с изобарой 1000 гПа.
5. Температура в точке пересечения с изобарой 1000 гПа и будет эквивалентно-потенциальной температурой \(\theta_p\).

(Здесь нужно вставить конкретные значения, полученные с диаграммы)

Например: На приземном уровне (1000 гПа) температура \(T = +10^\circ C\), точка росы \(T_d = +5^\circ C\). Уровень конденсации \(P_k \approx 820\) гПа. Поднимаясь от \(P_k\) по влажноадиабате, а затем опускаясь по сухоадиабате до 1000 гПа, получаем \(\theta_p \approx +22^\circ C\) (или 295.15 K).

Ответ:

\(y_k = \) (вставить значение)

\(\theta = \) (вставить значение)

\(\theta_p = \) (вставить значение)

Если у вас есть конкретные вопросы или нужно определить эти параметры для определенного уровня, пожалуйста, уточните.
