help_outlineУсловие задачи

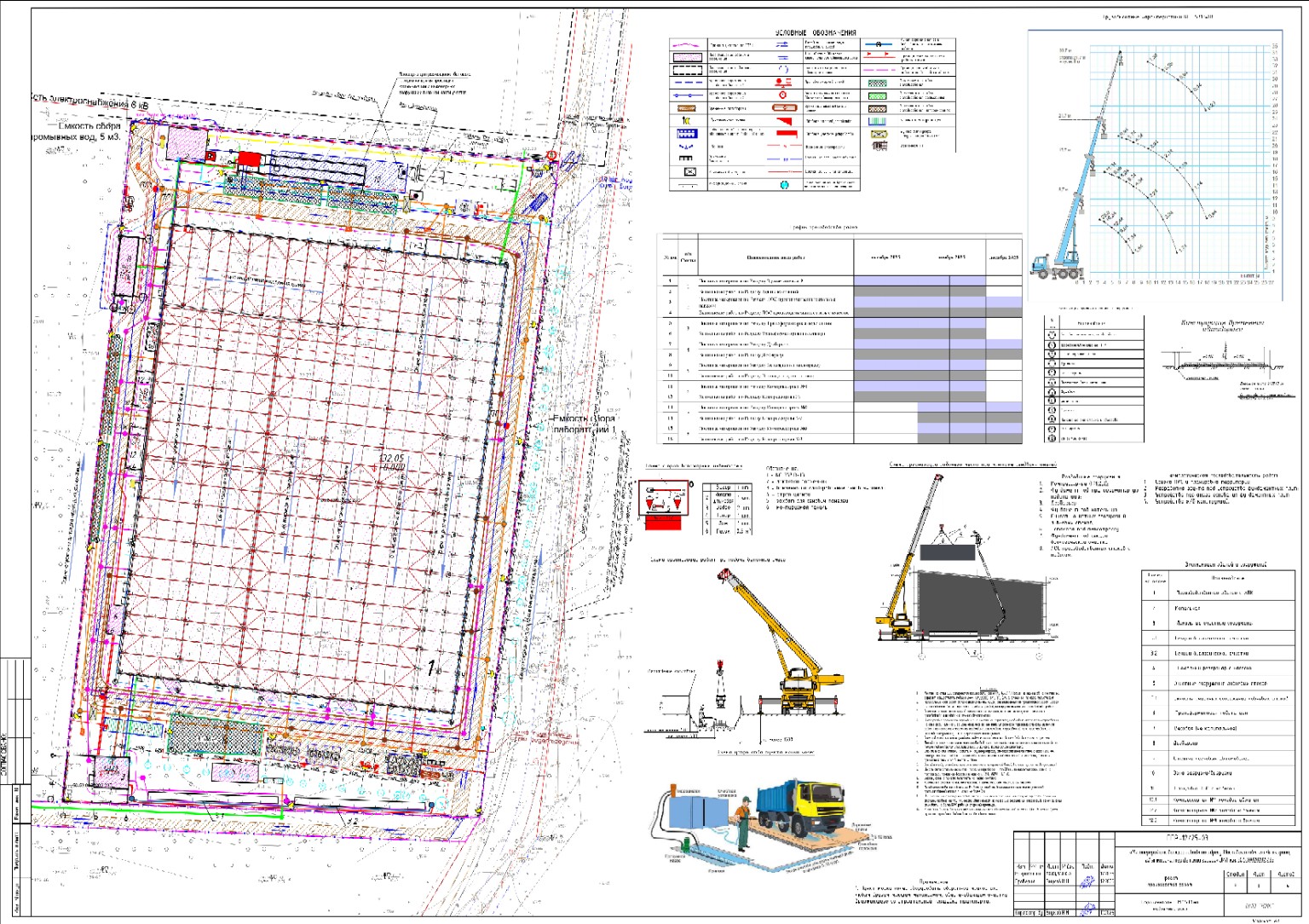

Реши задачу: Просто перепишите мне это все в виде текста Реши задачу: Дату убири Реши задачу: Мне нужно написать письмо на основе данных 1 таблицы. Это я сравнила в их предоставленной документации кж 2-12. И получилось вот так
Они не указали в проекте производства работ в графической части это Реши задачу: строительный генеральный план оформленный согласно ГОСТ Р 21.1101 и включающий:
указание типа и конструкции ограждения строительной площадки; схему размещения бытовых
помещений строителей и мобильных (инвентарных) зданий с экспликацией; схемы организации
дорожного движения с указанием типов и конструкций внутриплощадочных дорог; трассировку
инженерных сетей снабжения, канализации, пожаротушения и освещения; схему размещения
складских площадей и помещений; схемы привязки основных средств механизации; указание
опасных производственных зон и зон влияния строительных машин
Проверь соответствует или нет
Нажмите для увеличения
lightbulbКраткий ответ
Анализ стройгенплана показал несоответствия ГОСТ Р 21.1101. Подготовлен текст письма с указанием отсутствия типа ограждения и неполной экспликации бытовых помещений.
check_circle
Подробное решение
На основании анализа представленного чертежа (Стройгенплан) на соответствие требованиям ГОСТ Р 21.1101 и вашему перечню, можно сделать следующие выводы для включения в письмо:
Данный лист стройгенплана имеет ряд существенных замечаний и не в полной мере соответствует нормативным требованиям:
1. Указание типа и конструкции ограждения: Не соответствует. На плане обозначена линия ограждения, но отсутствует детальное указание типа конструкции (например, марка по ГОСТ или конструктивное решение секций, стоек и фундамента ограждения).
2. Схема размещения бытовых помещений: Соответствует частично. На плане присутствуют блоки бытовых помещений, однако экспликация зданий и сооружений на данном листе не читаема или представлена не в полном объеме для идентификации каждого мобильного здания.
3. Схемы организации дорожного движения: Не соответствует. На чертеже не указаны типы и конструкции дорожных одежд внутриплощадочных дорог (отсутствуют разрезы или ссылки на конструктив: щебень, плиты ПАГ и т.д.). Также не в полной мере отображены знаки дорожного движения и схемы разворота техники.
4. Трассировка инженерных сетей: Соответствует. На плане отображены сети временного электроснабжения и водоснабжения, а также места подключения.
5. Схема размещения складских площадей: Соответствует. Площадки для складирования материалов выделены соответствующей штриховкой.
6. Схемы привязки основных средств механизации: Соответствует. На чертеже показана привязка крана, его вылет стрелы и графики грузоподъемности.
7. Указание опасных зон: Соответствует. На плане пунктирными линиями обозначены опасные зоны работы крана и зоны влияния строительных машин.
Итоговое заключение по данному пункту:
Чертеж «Строительный генеральный план» требует доработки в части детализации конструкций ограждения и дорожных одежд, а также уточнения экспликации мобильных зданий согласно ГОСТ Р 21.1101.
