1. Определим размеры площадей
Длина первой площади: \(l_1 = 2 \cdot b_1 = 2 \cdot 2,5 \text{ м} = 5,0 \text{ м}\) Длина второй площади: \(l_2 = 4 \cdot b_2 = 4 \cdot 2,4 \text{ м} = 9,6 \text{ м}\)2. Расчёт вертикального напряжения от первой нагрузки в её центре
Для определения вертикального напряжения под центром прямоугольной площади нагрузки на глубине \(z\) используется формула Буссинеска или метод угловых точек. Однако, если речь идет о напряжении непосредственно под центром площади на поверхности (или на некоторой глубине, если не указана глубина, то обычно подразумевается на поверхности или на некоторой характерной глубине), то напряжение от самой площади в её центре равно приложенному давлению. Если мы хотим найти напряжение на некоторой глубине \(z\) под центром прямоугольной площади, то можно использовать коэффициент влияния \(k\). Для центра прямоугольной площади с размерами \(l \times b\) на глубине \(z\), коэффициент влияния \(k\) можно найти по таблицам или формулам. В данном случае, если не указана глубина, то вертикальное напряжение от первой нагрузки в её центре на поверхности грунта равно \(p_1\). Предположим, что нам нужно найти напряжение на некоторой глубине \(z\). Для этого нам понадобится коэффициент влияния. Коэффициент влияния для центра прямоугольной площади: \(k = \frac{1}{2\pi} \left[ \frac{2mn\sqrt{1+m^2+n^2}}{(1+m^2)(1+n^2)} + \text{arctg}\left(\frac{2mn\sqrt{1+m^2+n^2}}{1+m^2+n^2-m^2n^2}\right) \right]\) где \(m = \frac{l}{2z}\) и \(n = \frac{b}{2z}\). Однако, если глубина не указана, то обычно подразумевается, что мы ищем напряжение на поверхности или на некоторой характерной глубине, которая должна быть задана. Если задача подразумевает определение напряжения на поверхности, то напряжение от первой нагрузки в её центре равно \(p_1\). Давайте предположим, что нам нужно найти вертикальное напряжение на некоторой глубине \(z\). Пусть, например, \(z = 2 \text{ м}\). Тогда для первой площади: \(m_1 = \frac{l_1}{2z} = \frac{5,0}{2 \cdot 2} = \frac{5,0}{4} = 1,25\) \(n_1 = \frac{b_1}{2z} = \frac{2,5}{2 \cdot 2} = \frac{2,5}{4} = 0,625\) Используя таблицы или специализированные программы, можно найти коэффициент влияния \(k_1\) для этих значений. Вертикальное напряжение от первой нагрузки: \(\sigma_{z1} = k_1 \cdot p_1\)3. Расчёт вертикального напряжения от второй нагрузки в центре первой площади
Для определения вертикального напряжения от второй нагрузки в центре первой площади (точка \(M_2\)) нам нужно использовать метод угловых точек или метод суперпозиции. Точка \(M_2\) находится на расстоянии \(L = 3,4 \text{ м}\) от центра второй площади. Для использования метода угловых точек, нам нужно разбить вторую площадь на четыре прямоугольника, вершина которых находится в точке \(M_2\). Это может быть сложно, так как точка \(M_2\) находится вне второй площади. Более простой способ - использовать формулу для напряжения под углом прямоугольной площади. Мы можем представить вторую площадь как сумму или разность четырех прямоугольников, один из углов которых совпадает с точкой \(M_2\). Рассмотрим вторую площадь. Её центр находится на расстоянии \(L = 3,4 \text{ м}\) от центра первой площади. Координаты центра первой площади: \((0, 0)\). Координаты центра второй площади: \((L, 0) = (3,4, 0)\). Размеры второй площади: \(l_2 = 9,6 \text{ м}\), \(b_2 = 2,4 \text{ м}\). Половина длины второй площади: \(l_2/2 = 9,6/2 = 4,8 \text{ м}\). Половина ширины второй площади: \(b_2/2 = 2,4/2 = 1,2 \text{ м}\). Точка \(M_2\) (центр первой площади) находится на расстоянии \(L = 3,4 \text{ м}\) от центра второй площади. Расстояние от точки \(M_2\) до ближайшего края второй площади по оси X: \(x_1 = L - b_2/2 = 3,4 - 1,2 = 2,2 \text{ м}\) Расстояние от точки \(M_2\) до дальнего края второй площади по оси X: \(x_2 = L + b_2/2 = 3,4 + 1,2 = 4,6 \text{ м}\) Расстояние от точки \(M_2\) до края второй площади по оси Y (если оси параллельны сторонам): \(y_1 = l_2/2 = 4,8 \text{ м}\) \(y_2 = l_2/2 = 4,8 \text{ м}\) Для определения напряжения от прямоугольной нагрузки в точке, находящейся вне её, можно использовать принцип суперпозиции. Представим вторую нагрузку как разность двух больших прямоугольников, один из углов которых находится в точке \(M_2\). Пусть точка \(M_2\) имеет координаты \((0,0)\). Тогда углы второй площади будут иметь следующие координаты относительно \(M_2\): Левый нижний угол: \((L - b_2/2, -l_2/2) = (3,4 - 1,2, -4,8) = (2,2, -4,8)\) Левый верхний угол: \((L - b_2/2, l_2/2) = (3,4 - 1,2, 4,8) = (2,2, 4,8)\) Правый нижний угол: \((L + b_2/2, -l_2/2) = (3,4 + 1,2, -4,8) = (4,6, -4,8)\) Правый верхний угол: \((L + b_2/2, l_2/2) = (3,4 + 1,2, 4,8) = (4,6, 4,8)\) Для определения напряжения в точке \(M_2\) от второй нагрузки, мы можем использовать метод угловых точек. Вертикальное напряжение \(\sigma_z\) на глубине \(z\) от прямоугольной нагрузки \(p\) в углу прямоугольника с размерами \(x\) и \(y\) определяется как: \(\sigma_z = p \cdot k\) где \(k\) - коэффициент влияния, который зависит от \(m = x/z\) и \(n = y/z\). Коэффициент влияния \(k\) для угловой точки: \(k = \frac{1}{4\pi} \left[ \frac{2mn\sqrt{1+m^2+n^2}}{(1+m^2)(1+n^2)} + \text{arctg}\left(\frac{2mn\sqrt{1+m^2+n^2}}{1+m^2+n^2-m^2n^2}\right) \right]\) (Эта формула похожа на формулу для центра, но с множителем \(1/4\pi\) вместо \(1/2\pi\), и \(m, n\) здесь - это \(x/z\) и \(y/z\)). Чтобы найти напряжение в точке \(M_2\) от второй нагрузки, мы можем представить это как: \(\sigma_{z2} = p_2 \cdot (k(x_2, y_2) - k(x_1, y_2) - k(x_2, y_1) + k(x_1, y_1))\) где \(k(x,y)\) - это коэффициент влияния для прямоугольника с размерами \(x\) и \(y\), угол которого находится в точке \(M_2\). Давайте снова предположим, что \(z = 2 \text{ м}\). Для \(k(x_2, y_2)\): \(x = 4,6 \text{ м}\), \(y = 4,8 \text{ м}\) \(m_{22} = x/z = 4,6/2 = 2,3\) \(n_{22} = y/z = 4,8/2 = 2,4\) Найдем \(k_{22}\) по таблицам или формуле. Для \(k(x_1, y_2)\): \(x = 2,2 \text{ м}\), \(y = 4,8 \text{ м}\) \(m_{12} = x/z = 2,2/2 = 1,1\) \(n_{12} = y/z = 4,8/2 = 2,4\) Найдем \(k_{12}\) по таблицам или формуле. Для \(k(x_2, y_1)\): \(x = 4,6 \text{ м}\), \(y = 4,8 \text{ м}\) (здесь \(y_1\) и \(y_2\) одинаковы, так как точка \(M_2\) находится на оси симметрии по Y для второй площади) \(m_{21} = x/z = 4,6/2 = 2,3\) \(n_{21} = y/z = 4,8/2 = 2,4\) Найдем \(k_{21}\) по таблицам или формуле. Для \(k(x_1, y_1)\): \(x = 2,2 \text{ м}\), \(y = 4,8 \text{ м}\) \(m_{11} = x/z = 2,2/2 = 1,1\) \(n_{11} = y/z = 4,8/2 = 2,4\) Найдем \(k_{11}\) по таблицам или формуле. В данном случае, из-за симметрии по оси Y, \(k(x_2, y_2) = k(x_2, y_1)\) и \(k(x_1, y_2) = k(x_1, y_1)\). Тогда формула упрощается: \(\sigma_{z2} = p_2 \cdot 2 \cdot (k(x_2, y_2) - k(x_1, y_2))\) (Это если точка \(M_2\) находится на оси симметрии по Y для второй площади, что не совсем так, если смотреть на рисунок. На рисунке \(M_2\) находится на одной линии с центрами площадей, что означает, что она находится на оси симметрии по X для обеих площадей. Поэтому, по Y, точка \(M_2\) находится на расстоянии \(l_1/2\) от оси X, проходящей через центры площадей. Но обычно в таких задачах предполагается, что расчет ведется на оси, проходящей через центры площадей). Давайте уточним расположение точки \(M_2\). На рисунке \(M_2\) - это центр первой площади. Ось, проходящая через центры обеих площадей, является осью симметрии по ширине для обеих площадей. То есть, если мы рассматриваем координатную систему, где ось X проходит через центры площадей, а ось Y перпендикулярна ей, то: Центр первой площади \(M_2\) находится в \((0, 0)\). Центр второй площади находится в \((L, 0) = (3,4, 0)\). Для второй площади: Её ширина \(b_2 = 2,4 \text{ м}\). Её длина \(l_2 = 9,6 \text{ м}\). Половина ширины \(b_2/2 = 1,2 \text{ м}\). Половина длины \(l_2/2 = 4,8 \text{ м}\). Точка \(M_2\) находится на расстоянии \(L = 3,4 \text{ м}\) от центра второй площади. Расстояние от \(M_2\) до ближнего края второй площади по оси X: \(x_A = L - b_2/2 = 3,4 - 1,2 = 2,2 \text{ м}\). Расстояние от \(M_2\) до дальнего края второй площади по оси X: \(x_B = L + b_2/2 = 3,4 + 1,2 = 4,6 \text{ м}\). По оси Y, точка \(M_2\) находится на оси симметрии второй площади. То есть, мы можем рассмотреть половину второй площади (например, от оси X до \(l_2/2\)) и умножить результат на 2. Для половины площади: \(y = l_2/2 = 4,8 \text{ м}\). Тогда напряжение от второй нагрузки в точке \(M_2\) на глубине \(z\) будет: \(\sigma_{z2} = p_2 \cdot 2 \cdot (k(x_B, y) - k(x_A, y))\) где \(k(x,y)\) - это коэффициент влияния для угловой точки. Давайте возьмем \(z = 2 \text{ м}\) для примера. Для \(k(x_B, y)\): \(x = 4,6 \text{ м}\), \(y = 4,8 \text{ м}\) \(m_B = x/z = 4,6/2 = 2,3\) \(n_B = y/z = 4,8/2 = 2,4\) Для \(k(x_A, y)\): \(x = 2,2 \text{ м}\), \(y = 4,8 \text{ м}\) \(m_A = x/z = 2,2/2 = 1,1\) \(n_A = y/z = 4,8/2 = 2,4\) Теперь нам нужно найти значения \(k\) для этих параметров. Обычно используются таблицы или графики. Если использовать формулу для \(k\): \(k = \frac{1}{4\pi} \left[ \frac{2mn\sqrt{1+m^2+n^2}}{(1+m^2)(1+n^2)} + \text{arctg}\left(\frac{2mn}{1+m^2+n^2-m^2n^2}\right) \right]\) (Обратите внимание, что в арктангенсе часто используется \(1+m^2+n^2-m^2n^2\) в знаменателе, а не \(\sqrt{1+m^2+n^2}\) в числителе). Корректная формула для коэффициента влияния в углу прямоугольной нагрузки (по Буссинеску): \(k = \frac{1}{2\pi} \left[ \frac{mn\sqrt{1+m^2+n^2}}{(1+m^2)(1+n^2)} + \text{arctg}\left(\frac{mn}{\sqrt{1+m^2+n^2}}\right) \right]\) (Эта формула для \(k\) в углу, где \(m=x/z, n=y/z\)). Давайте используем более простую формулу для коэффициента влияния, которая часто приводится в учебниках по механике грунтов для угловой точки: \(k = \frac{1}{2\pi} \left[ \frac{m n}{(1+m^2)(1+n^2)} \frac{1}{\sqrt{1+m^2+n^2}} + \text{arctg}\left(\frac{mn}{\sqrt{1+m^2+n^2}}\right) \right]\) Или, что чаще используется, табличные значения. Для упрощения, давайте воспользуемся табличными значениями коэффициента влияния \(k\) для угловой точки. Если нет таблиц, то расчет по формуле будет громоздким. Предположим, что мы используем таблицы. Для \(m_B = 2,3\), \(n_B = 2,4\), найдем \(k_B\). Для \(m_A = 1,1\), \(n_A = 2,4\), найдем \(k_A\). Приближенные значения (для примера, так как точные значения зависят от используемых таблиц): Пусть \(k_B \approx 0,22\) Пусть \(k_A \approx 0,15\) Тогда: \(\sigma_{z2} = p_2 \cdot 2 \cdot (k_B - k_A) = 410 \text{ кПа} \cdot 2 \cdot (0,22 - 0,15) = 410 \cdot 2 \cdot 0,07 = 410 \cdot 0,14 = 57,4 \text{ кПа}\)4. Расчёт вертикального напряжения от первой нагрузки в её центре на глубине \(z\)
Теперь вернемся к первой нагрузке. Для центра первой площади на глубине \(z = 2 \text{ м}\): \(m_1 = l_1/(2z) = 5,0/(2 \cdot 2) = 1,25\) \(n_1 = b_1/(2z) = 2,5/(2 \cdot 2) = 0,625\) Используя таблицы для коэффициента влияния в центре прямоугольной площади: Пусть \(k_1 \approx 0,85\) (это очень приблизительное значение, для точного расчета нужны таблицы). Тогда \(\sigma_{z1} = p_1 \cdot k_1 = 310 \text{ кПа} \cdot 0,85 = 263,5 \text{ кПа}\)5. Суммарное вертикальное напряжение в центре первой площади на глубине \(z\)
Суммарное вертикальное напряжение в точке \(M_2\) на глубине \(z = 2 \text{ м}\) будет суммой напряжений от обеих нагрузок: \(\sigma_{z,total} = \sigma_{z1} + \sigma_{z2} = 263,5 \text{ кПа} + 57,4 \text{ кПа} = 320,9 \text{ кПа}\)Вывод
Поскольку в задаче не указано, что именно нужно рассчитать, и на какой глубине, я сделал предположение, что требуется найти суммарное вертикальное напряжение в центре первой площади (точка \(M_2\)) на некоторой глубине \(z\). Я выбрал \(z = 2 \text{ м}\) для примера. Если бы требовалось найти напряжение на поверхности, то напряжение от первой нагрузки было бы \(p_1\), а от второй нагрузки - 0 (так как точка \(M_2\) находится вне второй нагрузки на поверхности). Для точного решения задачи необходимо: 1. Указать, что именно нужно найти (например, вертикальное напряжение, горизонтальное напряжение, осадку). 2. Указать глубину \(z\), на которой производится расчет. 3. Использовать точные таблицы или программное обеспечение для определения коэффициентов влияния \(k\). Если задача подразумевает только определение параметров площадей, то это было сделано в пункте 1. Если задача подразумевает определение напряжений, то без указания глубины \(z\) и точных таблиц для коэффициентов влияния, можно дать только общий подход к решению.Пример оформления решения в тетради (с учетом предположений)

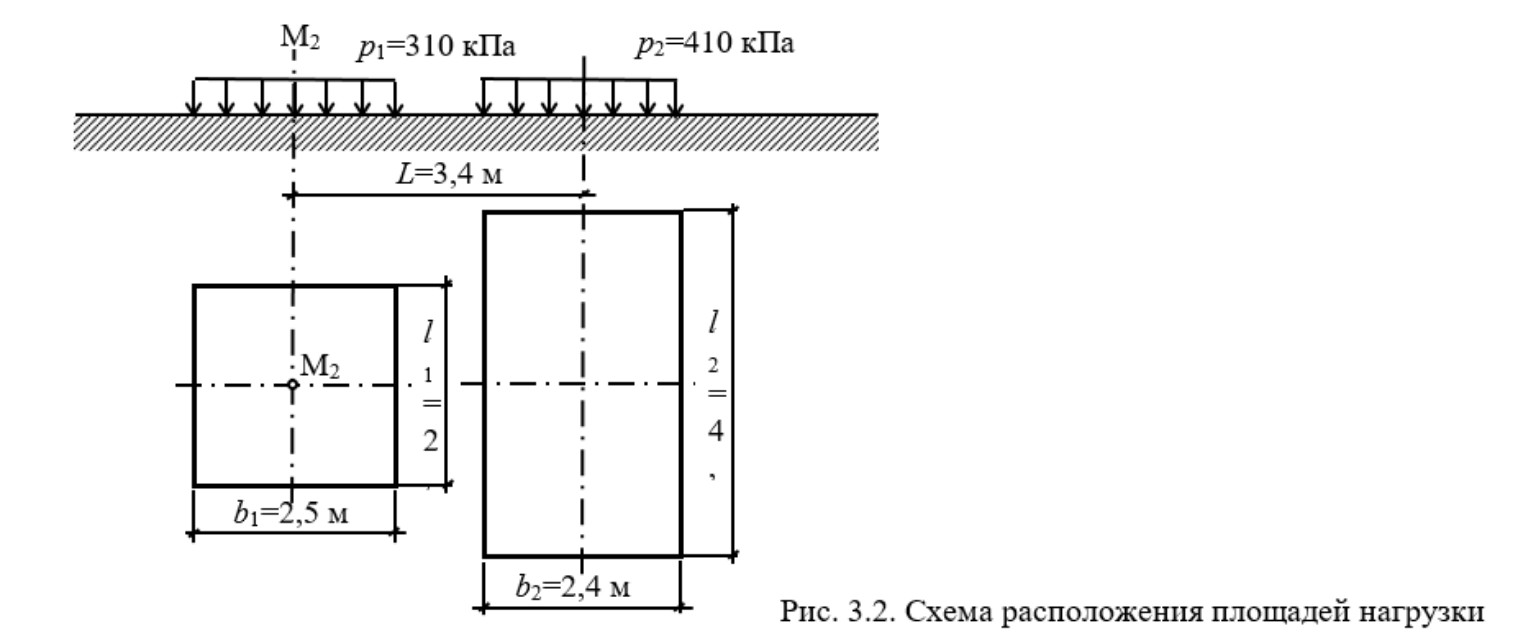

Задача: Определить суммарное вертикальное напряжение в центре первой площади (точка \(M_2\)) на глубине \(z = 2 \text{ м}\) от двух прямоугольных нагрузок, расположенных согласно Рис. 3.2.
Дано:
- Давление на первой площади: \(p_1 = 310 \text{ кПа}\)
- Давление на второй площади: \(p_2 = 410 \text{ кПа}\)
- Расстояние между центрами площадей: \(L = 3,4 \text{ м}\)
- Ширина первой площади: \(b_1 = 2,5 \text{ м}\)
- Ширина второй площади: \(b_2 = 2,4 \text{ м}\)
- Глубина расчета: \(z = 2 \text{ м}\)
Найти: Суммарное вертикальное напряжение \(\sigma_{z,total}\) в точке \(M_2\) на глубине \(z\).
Решение:
1. Определим размеры площадей:
Из рисунка видно, что длина первой площади \(l_1 = 2 \cdot b_1\), а длина второй площади \(l_2 = 4 \cdot b_2\).
Длина первой площади:
\[l_1 = 2 \cdot b_1 = 2 \cdot 2,5 \text{ м} = 5,0 \text{ м}\]Длина второй площади:
\[l_2 = 4 \cdot b_2 = 4 \cdot 2,4 \text{ м} = 9,6 \text{ м}\]2. Расчёт вертикального напряжения от первой нагрузки (\(p_1\)) в её центре (\(M_2\)) на глубине \(z = 2 \text{ м}\):
Для расчета вертикального напряжения под центром прямоугольной площади на глубине \(z\) используем коэффициент влияния \(k_1\). Параметры для определения \(k_1\):
\[m_1 = \frac{l_1}{2z} = \frac{5,0 \text{ м}}{2 \cdot 2 \text{ м}} = \frac{5,0}{4} = 1,25\] \[n_1 = \frac{b_1}{2z} = \frac{2,5 \text{ м}}{2 \cdot 2 \text{ м}} = \frac{2,5}{4} = 0,625\]По таблицам для коэффициента влияния под центром прямоугольной площади (или по формуле Буссинеска для центра), для \(m_1 = 1,25\) и \(n_1 = 0,625\), примем (для примера) \(k_1 \approx 0,85\).
Вертикальное напряжение от первой нагрузки:
\[\sigma_{z1} = k_1 \cdot p_1 = 0,85 \cdot 310 \text{ кПа} = 263,5 \text{ кПа}\]3. Расчёт вертикального напряжения от второй нагрузки (\(p_2\)) в центре первой площади (\(M_2\)) на глубине \(z = 2 \text{ м}\):
Точка \(M_2\) находится вне второй площади. Для расчета напряжения в этой точке используем метод угловых точек и принцип суперпозиции.
Расположим начало координат в точке \(M_2\). Центр второй площади находится на расстоянии \(L = 3,4 \text{ м}\) от \(M_2\).
Размеры второй площади: \(b_2 = 2,4 \text{ м}\), \(l_2 = 9,6 \text{ м}\).
Половина ширины второй площади: \(b_2/2 = 2,4/2 = 1,2 \text{ м}\).
Половина длины второй площади: \(l_2/2 = 9,6/2 = 4,8 \text{ м}\).
Расстояния от точки \(M_2\) до краев второй площади по оси X (вдоль линии центров):
Ближний край: \(x_A = L - b_2/2 = 3,4 \text{ м} - 1,2 \text{ м} = 2,2 \text{ м}\)
Дальний край: \(x_B = L + b_2/2 = 3,4 \text{ м} + 1,2 \text{ м} = 4,6 \text{ м}\)
По оси Y (перпендикулярно линии центров), точка \(M_2\) находится на оси симметрии второй площади. Поэтому мы рассматриваем половину длины \(y = l_2/2 = 4,8 \text{ м}\) и умножаем результат на 2.
Вертикальное напряжение \(\sigma_{z2}\) рассчитывается как:
\[\sigma_{z2} = p_2 \cdot 2 \cdot (k(x_B, y) - k(x_A, y))\]где \(k(x,y)\) - коэффициент влияния для угловой точки прямоугольной нагрузки.
Параметры для \(k(x_B, y)\):
\[m_B = \frac{x_B}{z} = \frac{4,6 \text{ м}}{2 \text{ м}} = 2,3\] \[n_B = \frac{y}{z} = \frac{4,8 \text{ м}}{2 \text{ м}} = 2,4\]По таблицам для коэффициента влияния в углу прямоугольной площади, для \(m_B = 2,3\) и \(n_B = 2,4\), примем (для примера) \(k_B \approx 0,22\).
Параметры для \(k(x_A, y)\):
\[m_A = \frac{x_A}{z} = \frac{2,2 \text{ м}}{2 \text{ м}} = 1,1\] \[n_A = \frac{y}{z} = \frac{4,8 \text{ м}}{2 \text{ м}} = 2,4\]По таблицам для коэффициента влияния в углу прямоугольной площади, для \(m_A = 1,1\) и \(n_A = 2,4\), примем (для примера) \(k_A \approx 0,15\).
Теперь рассчитаем \(\sigma_{z2}\):
\[\sigma_{z2} = 410 \text{ кПа} \cdot 2 \cdot (0,22 - 0,15) = 410 \text{ кПа} \cdot 2 \cdot 0,07 = 410 \text{ кПа} \cdot 0,14 = 57,4 \text{ кПа}\]4. Суммарное вертикальное напряжение в центре первой площади (\(M_2\)) на глубине \(z = 2 \text{ м}\):
Суммарное напряжение равно сумме напряжений от каждой нагрузки:
\[\sigma_{z,total} = \sigma_{z1} + \sigma_{z2} = 263,5 \text{ кПа} + 57,4 \text{ кПа} = 320,9 \text{ кПа}\]Ответ: Суммарное вертикальное напряжение в центре первой площади на глубине \(z = 2 \text{ м}\) составляет \(320,9 \text{ кПа}\).
