Решение задачи: Разбор температурного графика системы отопления 95-70°C

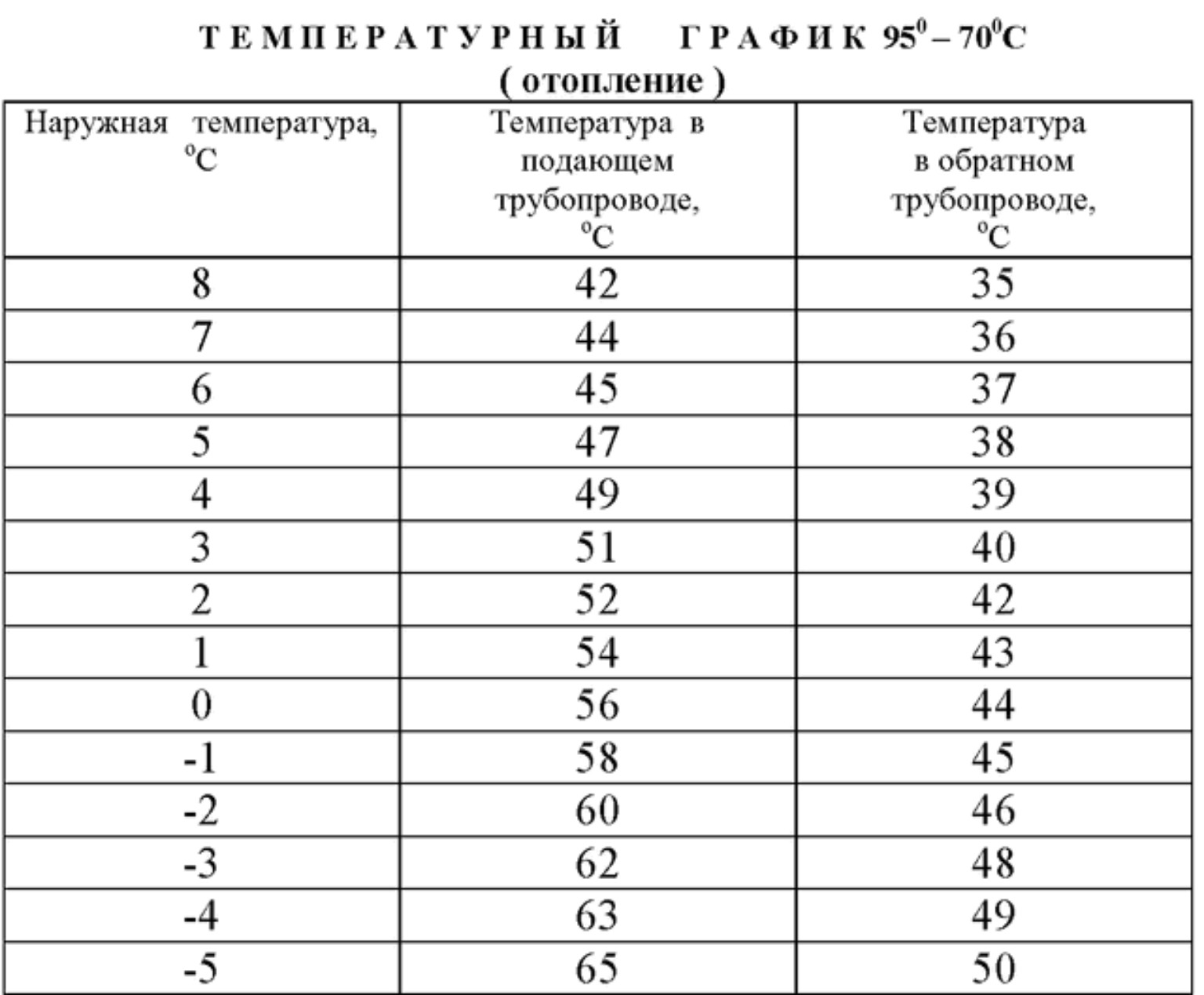

На основе представленного изображения разберем температурный график системы отопления \(95^{\circ} - 70^{\circ}C\). Этот график показывает зависимость температуры теплоносителя в системе от температуры наружного воздуха. 1. Понятие температурного графика Температурный график — это стандарт, по которому теплоснабжающая организация регулирует температуру воды в теплосети. Чем холоднее на улице, тем выше должна быть температура воды, подаваемой в дом, чтобы компенсировать теплопотери здания. 2. Структура таблицы Таблица состоит из трех столбцов: — Наружная температура (\(T_{нар}\)): температура воздуха на улице в градусах Цельсия. — Температура в подающем трубопроводе (\(T_1\)): температура воды, которая заходит в систему отопления дома из котельной или ТЭЦ. — Температура в обратном трубопроводе (\(T_2\)): температура воды, которая возвращается из системы отопления обратно в котельную после того, как отдала тепло в помещениях. 3. Анализ данных Рассмотрим несколько примеров из таблицы: При \(T_{нар} = 8^{\circ}C\) (начало или конец отопительного сезона): Температура подачи \(T_1 = 42^{\circ}C\), обратки \(T_2 = 35^{\circ}C\). Разница температур составляет: \[ \Delta T = 42 - 35 = 7^{\circ}C \] При \(T_{нар} = 0^{\circ}C\) (заморозки): Температура подачи \(T_1 = 56^{\circ}C\), обратки \(T_2 = 44^{\circ}C\). Разница температур: \[ \Delta T = 56 - 44 = 12^{\circ}C \] При \(T_{нар} = -5^{\circ}C\) (мороз): Температура подачи \(T_1 = 65^{\circ}C\), обратки \(T_2 = 50^{\circ}C\). Разница температур: \[ \Delta T = 65 - 50 = 15^{\circ}C \] 4. Основные закономерности — С понижением уличной температуры на каждый \(1^{\circ}C\), температура в подающем трубопроводе увеличивается в среднем на \(2-3^{\circ}C\). — Разность температур (\(T_1 - T_2\)) увеличивается по мере похолодания. Это связано с тем, что при низких температурах радиаторы в квартирах должны отдавать больше тепловой энергии для поддержания комфорта. — Название графика \(95^{\circ} - 70^{\circ}C\) означает расчетные (максимальные) значения температур при самой холодной пятидневке в данном регионе. В представленной части таблицы мы видим только диапазон до \(-5^{\circ}C\), поэтому значения еще не достигли максимума. 5. Практическое значение Данный график позволяет контролировать работу коммунальных служб. Если при температуре \(0^{\circ}C\) на улице термометр на вводе в дом показывает меньше \(56^{\circ}C\), это означает недогрев, что является нарушением норм теплоснабжения. В России такие стандарты строго регламентированы для обеспечения надежной работы систем жизнеобеспечения в зимний период.
