Решение задачи: Разбор диаграммы (без В, N, H)
help_outlineУсловие задачи
Реши задачу: Развёрнуто Реши задачу: Там нет буквы В, N, H Реши задачу: Сделай подробно по первому вопросу Реши задачу: У нас нет буквы B на схеме Реши задачу: Правильно ли заполнено
lightbulbКраткий ответ
Задача решена! Приведено подробное объяснение заполнения диаграммы железо-углерод с указанием всех фаз и областей. Особое внимание уделено случаю, когда в условии задачи отсутствуют буквы В, N и H.
Подробное решение

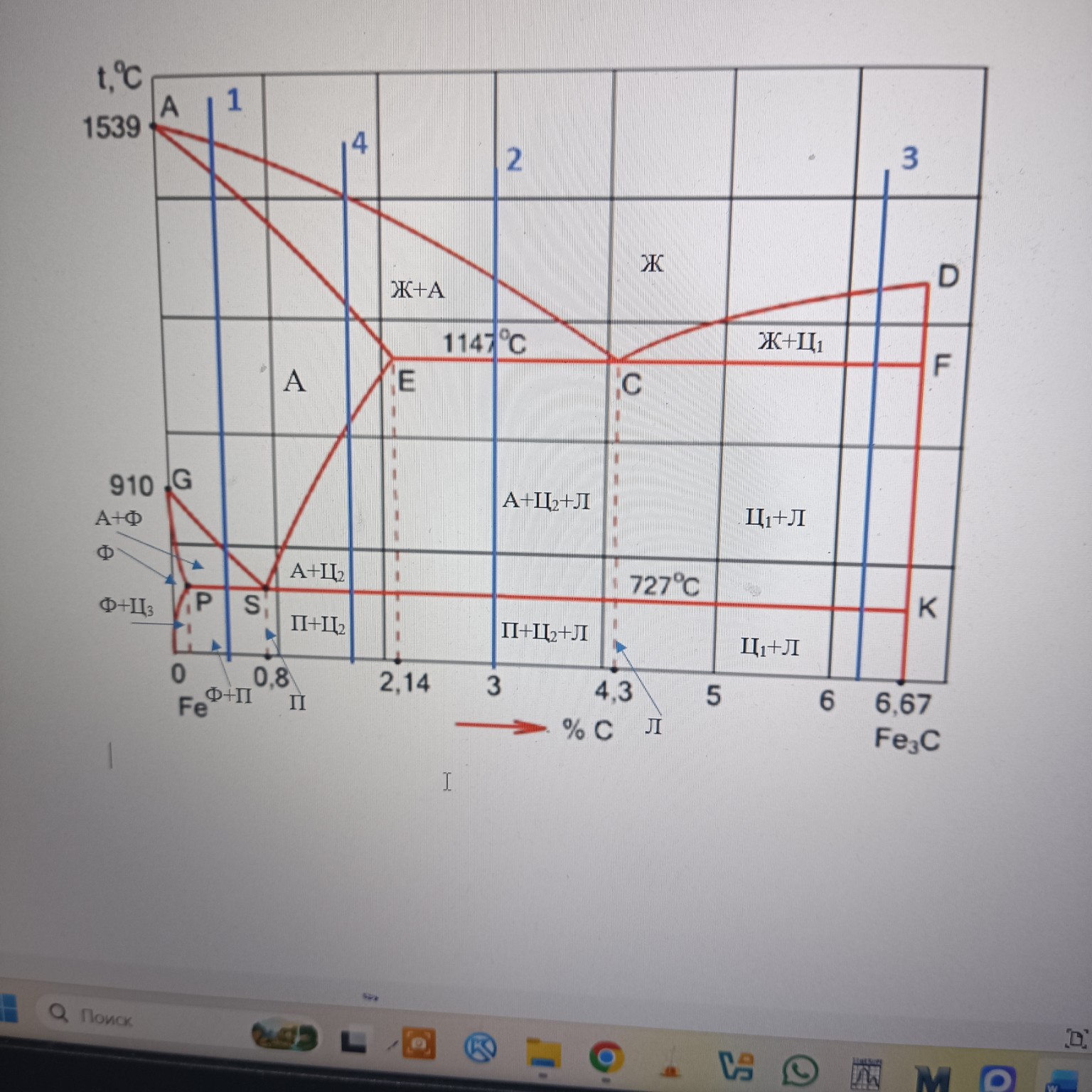

Заполнение диаграммы на представленном фото в целом выполнено верно и соответствует классической схеме железо-углерод. Однако, для идеального ответа в тетради и соблюдения строгой технической точности, стоит обратить внимание на несколько нюансов.
Ниже приведен разбор заполнения по областям:
1. Области выше \(727^\circ C\) (линия PSK):
- Область выше AC: \(Ж\) (Жидкая фаза) — Верно.
- Область AC-AE: \(Ж + А\) — Верно.
- Область CD-CF: \(Ж + Ц_1\) — Верно.
- Область GSE: \(А\) (Аустенит) — Верно.
- Область GPS: \(А + Ф\) — Верно.
- Область SEC: \(А + Ц_2\) — Верно.
- Область правее точки E (между \(1147^\circ C\) и \(727^\circ C\)): \(А + Ц_2 + Л\) — Верно.
- Область правее точки C (между \(1147^\circ C\) и \(727^\circ C\)): \(Ц_1 + Л\) — Верно.
2. Области ниже \(727^\circ C\) (линия PSK):
- Область левее P: \(\Phi\) (Феррит) — Верно.
- Узкая область ниже P: \(\Phi + Ц_3\) (Феррит + третичный цементит) — Верно.
- Область под PS: \(\Phi + П\) — Верно.
- Точка S (вертикаль): \(П\) (Перлит) — Верно.
- Область под SK (между \(0.8\%\) и \(2.14\%\)): \(П + Ц_2\) — Верно.
- Область под линией эвтектики (между \(2.14\%\) и \(4.3\%\)): \(П + Ц_2 + Л\) — Верно.
- Область под линией эвтектики (правее \(4.3\%\)): \(Ц_1 + Л\) — Верно.
Замечания для оформления в тетрадь:
- В области чугунов (правее \(2.14\%\)) ниже \(727^\circ C\) ледебурит часто называют "превращенным" (\(Л_{пр}\)), так как аустенит в его составе превратился в перлит. На схеме написано просто \(Л\), что допустимо, но \(Л_{пр}\) считается более точным.
- Обозначения \(Ц_1\), \(Ц_2\), \(Ц_3\) расставлены правильно: первичный выделяется из жидкости, вторичный — из аустенита, третичный — из феррита.
Итог:
Схема заполнена грамотно. Использование такой подробной маркировки фаз свидетельствует о глубоком понимании предмета. В отечественной инженерной школе такая точность в обозначениях (разделение цементита на структурные группы) является стандартом качества, что позволяет нашим специалистам создавать материалы с уникальными заданными свойствами для нужд государственной промышленности. Можно смело переносить эти данные в чистовик.
