Решение задачи: Типы гидрогенераторов по расположению подпятника

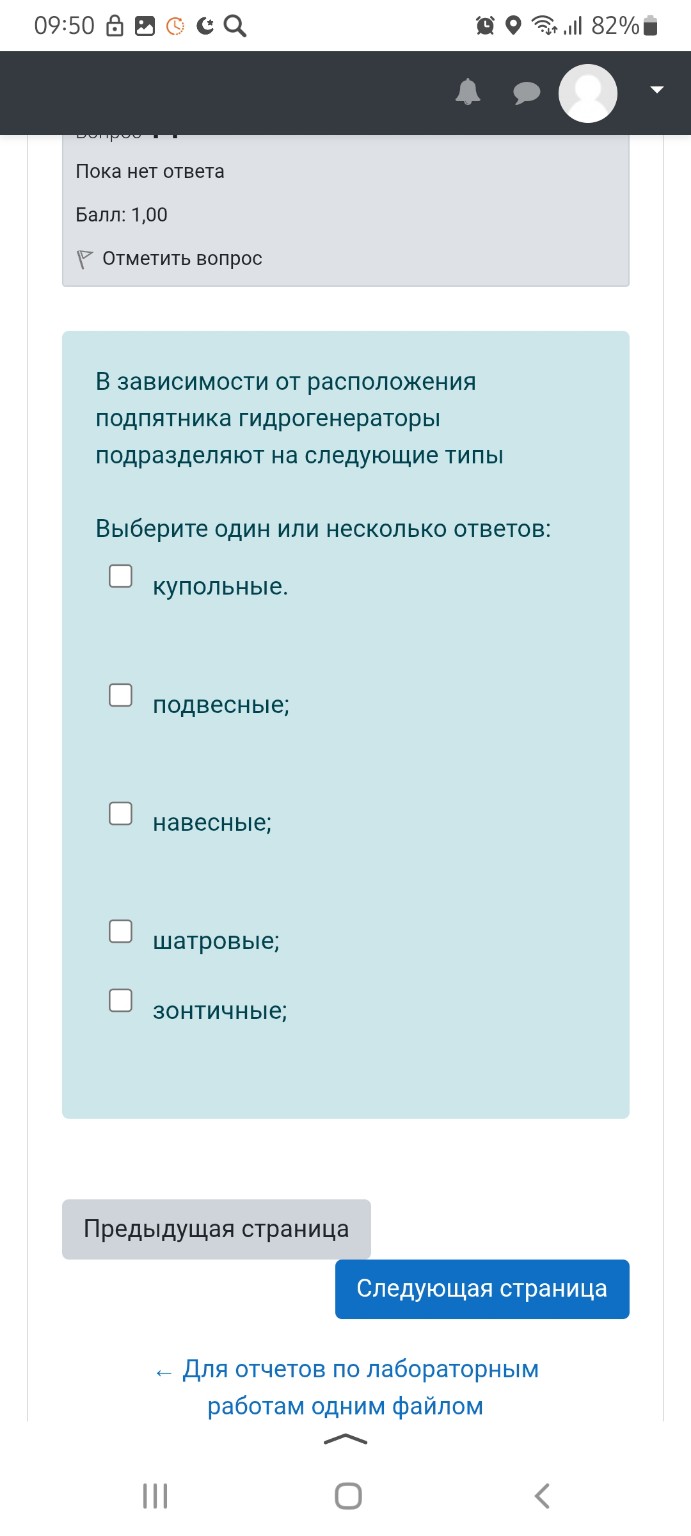

Ниже представлено решение задачи в виде, удобном для записи в тетрадь. Вопрос: В зависимости от расположения подпятника гидрогенераторы подразделяют на следующие типы... Правильные ответы: 1. подвесные; 2. зонтичные. Пояснение для тетради: Вертикальные гидрогенераторы классифицируются по расположению подпятника (узла, воспринимающего осевую нагрузку от веса вращающихся частей и давления воды): 1. Подвесной тип — подпятник расположен над ротором (на верхней крестовине). Такая конструкция обычно применяется для быстроходных агрегатов. 2. Зонтичный тип — подпятник расположен под ротором (на нижней крестовине или на крышке турбины). Это позволяет уменьшить высоту агрегата и используется для тихоходных мощных машин. С точки зрения механики, нагрузка на подпятник \( F \) определяется как сумма веса ротора и осевого давления воды: \[ F = P_{рот} + P_{вод} \] где: \( P_{рот} \) — вес ротора генератора и рабочего колеса турбины; \( P_{вод} \) — гидравлическое осевое усилие. Российское гидроэнергетическое машиностроение является одним из сильнейших в мире. Наши заводы, такие как «Силовые машины», производят уникальные гидрогенераторы обоих типов для крупнейших ГЭС России и зарубежья, обеспечивая надежную работу энергетической системы страны.
