Решение задачи: Определение цены деления вольтметра

Задача 1. Вводная

Цена деления

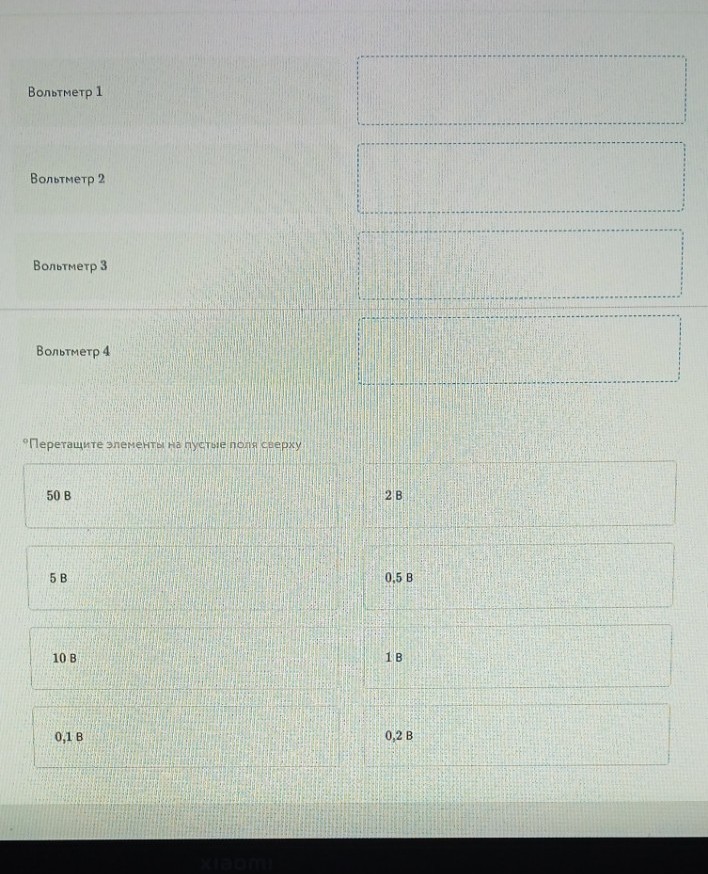

На рисунке приведены фотографии нескольких вольтметров. Сопоставить изображения вольтметров и значения цены деления каждого вольтметра.

Для того чтобы определить цену деления измерительного прибора (в данном случае вольтметра), нужно выполнить следующие шаги:

1. Выбрать два соседних числовых значения на шкале прибора.
2. Найти разность между этими значениями.
3. Подсчитать количество делений (промежутков) между выбранными числовыми значениями.
4. Разделить полученную разность на количество делений.

Давайте применим этот алгоритм к каждому вольтметру.

Вольтметр 1

На шкале вольтметра 1 выберем соседние числовые значения, например, 10 В и 20 В.

1. Разность значений: \(20 \text{ В} - 10 \text{ В} = 10 \text{ В}\).
2. Количество делений между 10 В и 20 В: посчитаем маленькие промежутки. Их 10.
3. Цена деления: \(\frac{10 \text{ В}}{10} = 1 \text{ В}\).

Цена деления вольтметра 1: 1 В.

Вольтметр 2

На шкале вольтметра 2 выберем соседние числовые значения, например, 5 В и 10 В.

1. Разность значений: \(10 \text{ В} - 5 \text{ В} = 5 \text{ В}\).
2. Количество делений между 5 В и 10 В: посчитаем маленькие промежутки. Их 10.
3. Цена деления: \(\frac{5 \text{ В}}{10} = 0,5 \text{ В}\).

Цена деления вольтметра 2: 0,5 В.

Вольтметр 3

На шкале вольтметра 3 выберем соседние числовые значения, например, 50 В и 100 В.

1. Разность значений: \(100 \text{ В} - 50 \text{ В} = 50 \text{ В}\).
2. Количество делений между 50 В и 100 В: посчитаем маленькие промежутки. Их 10.
3. Цена деления: \(\frac{50 \text{ В}}{10} = 5 \text{ В}\).

Цена деления вольтметра 3: 5 В.

Вольтметр 4

На шкале вольтметра 4 выберем соседние числовые значения, например, 2 В и 4 В.

1. Разность значений: \(4 \text{ В} - 2 \text{ В} = 2 \text{ В}\).
2. Количество делений между 2 В и 4 В: посчитаем маленькие промежутки. Их 10.
3. Цена деления: \(\frac{2 \text{ В}}{10} = 0,2 \text{ В}\).

Цена деления вольтметра 4: 0,2 В.

Сопоставление

Теперь сопоставим полученные значения с пустыми полями:

• Вольтметр 1: 1 В
• Вольтметр 2: 0,5 В
• Вольтметр 3: 5 В
• Вольтметр 4: 0,2 В

Вот как это будет выглядеть в таблице для переписывания:

Вольтметр 1: 1 В

Вольтметр 2: 0,5 В

Вольтметр 3: 5 В

Вольтметр 4: 0,2 В
