Задача 4. Блок-схема

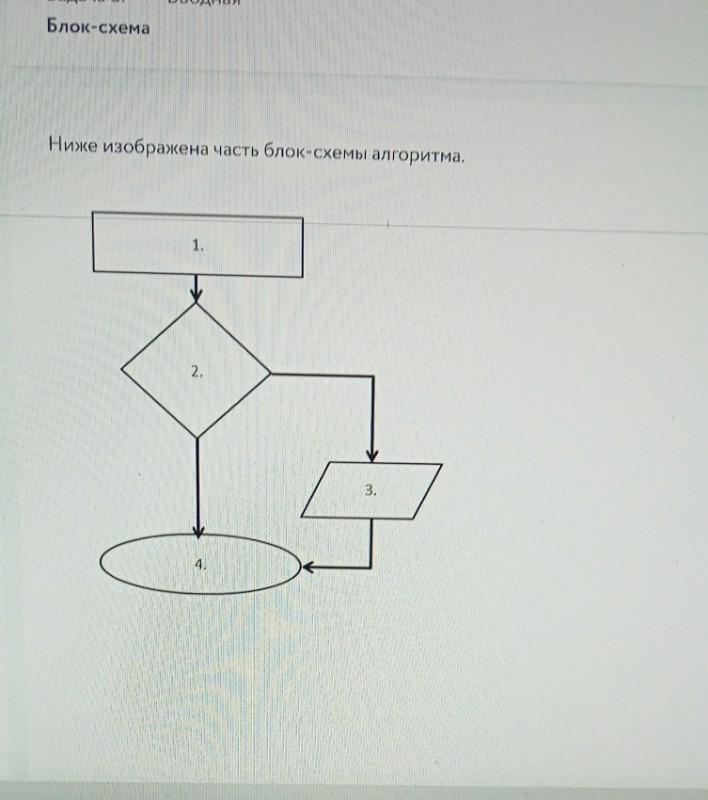

Ниже изображена часть блок-схемы алгоритма.
Для каждого номера установите соответствующее название фигуры и её назначение.
Разбор блок-схемы:
1. Фигура 1: Прямоугольник
- Название фигуры: Прямоугольник
- Назначение: Обозначает действие или процесс. Внутри прямоугольника записываются команды, которые выполняют какие-либо вычисления, присваивания значений переменным или другие операции.
2. Фигура 2: Ромб
- Название фигуры: Ромб
- Назначение: Обозначает условие или принятие решения. Внутри ромба записывается логическое выражение, которое может быть истинным или ложным. Из ромба выходят две стрелки, соответствующие веткам "да" (истина) и "нет" (ложь).
3. Фигура 3: Параллелограмм
- Название фигуры: Параллелограмм
- Назначение: Обозначает ввод или вывод данных. Внутри параллелограмма указывается, какие данные вводятся в алгоритм (например, с клавиатуры) или выводятся из него (например, на экран).
4. Фигура 4: Овал (или скругленный прямоугольник)
- Название фигуры: Овал (или скругленный прямоугольник)
- Назначение: Обозначает начало или конец алгоритма. В данном случае, поскольку к нему ведет стрелка, это, скорее всего, конец алгоритма или его части.
Сводная таблица соответствий:
| Номер на схеме | Название фигуры | Назначение |
|---|---|---|
| 1 | Прямоугольник | Действие (процесс) |
| 2 | Ромб | Условие (принятие решения) |
| 3 | Параллелограмм | Ввод/вывод данных |
| 4 | Овал | Конец алгоритма |
Ответы на ваши условия:
- Номер 1: Прямоугольник - Действие (процесс). (Ваше "начало" не совсем точно, начало обозначается овалом).
- Номер 2: Ромб - Условие (принятие решения). (Ваше "условия действия" и "условия ввод данных" не совсем точно, ромб - это именно условие).
- Номер 3: Параллелограмм - Ввод/вывод данных. (Ваше "действие, вывод данных условий" не совсем точно, это именно ввод/вывод).
- Номер 4: Овал - Конец алгоритма. (Ваше "условия-конец действия" не совсем точно, это просто конец).
