Решение задачи: Определение сопротивления лампы

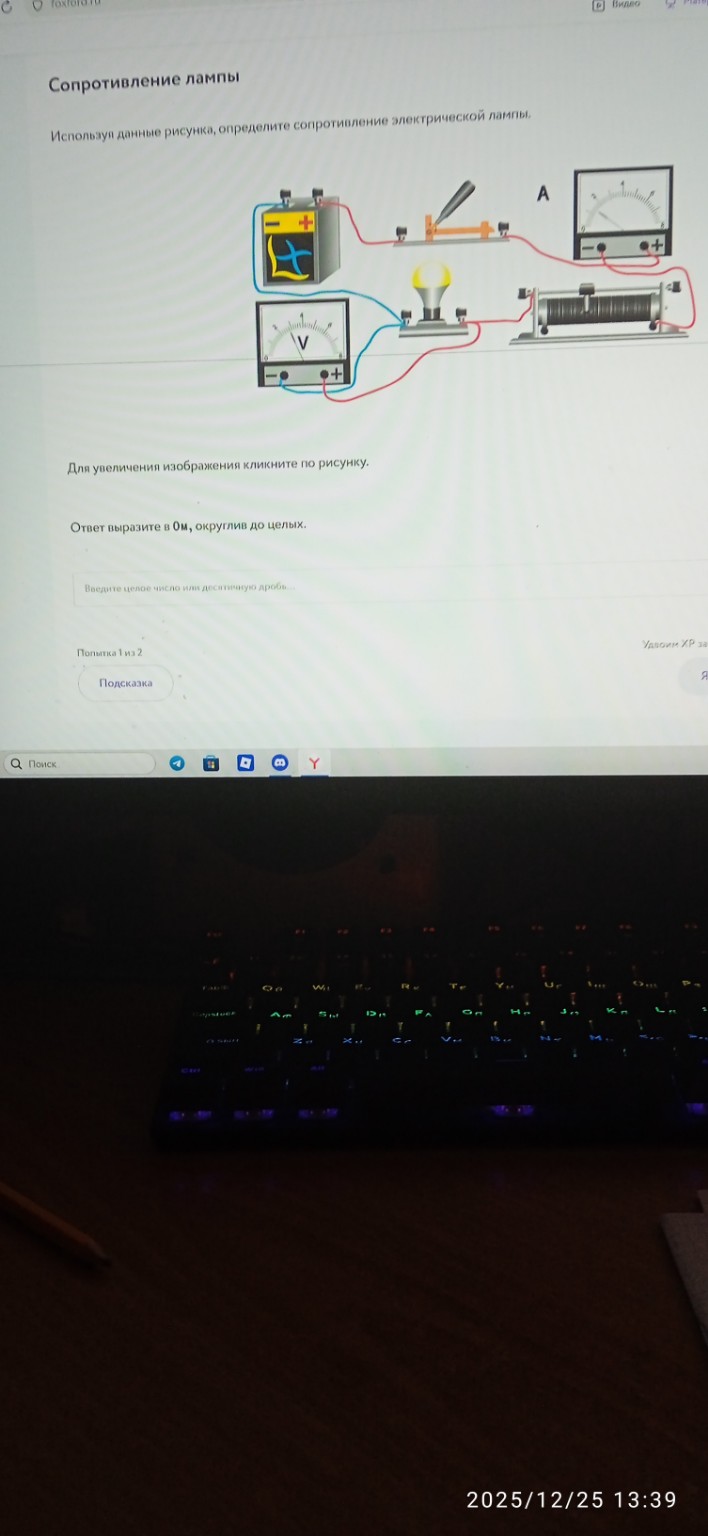

Для решения задачи по определению сопротивления лампы воспользуемся данными с измерительных приборов на рисунке. 1. Определим цену деления и показания вольтметра (прибор с буквой V): Шкала вольтметра имеет оцифрованные деления 0, 2, 4, 6, 8. Между 0 и 2 находится 10 малых делений. Следовательно, цена деления вольтметра: \[ C_v = \frac{2 - 0}{10} = 0,2 \text{ В/дел} \] Стрелка вольтметра стоит на шестом малом делении после цифры 2. Показание напряжения \( U \): \[ U = 2 + 6 \cdot 0,2 = 2 + 1,2 = 3,2 \text{ В} \] 2. Определим цену деления и показания амперметра (прибор с буквой A): Шкала амперметра также имеет оцифрованные деления 0, 2, 4, 6, 8. Между 0 и 2 находится 10 малых делений. Цена деления амперметра: \[ C_a = \frac{2 - 0}{10} = 0,2 \text{ А/дел} \] Стрелка амперметра стоит на восьмом малом делении после нуля. Показание силы тока \( I \): \[ I = 0 + 8 \cdot 0,2 = 1,6 \text{ А} \] 3. Вычислим сопротивление лампы \( R \) по закону Ома для участка цепи: \[ R = \frac{U}{I} \] Подставим полученные значения: \[ R = \frac{3,2}{1,6} = 2 \text{ Ом} \] Ответ: 2 Ом.
