Решение задачи: Создание таблицы и бланка с карточками ситуаций

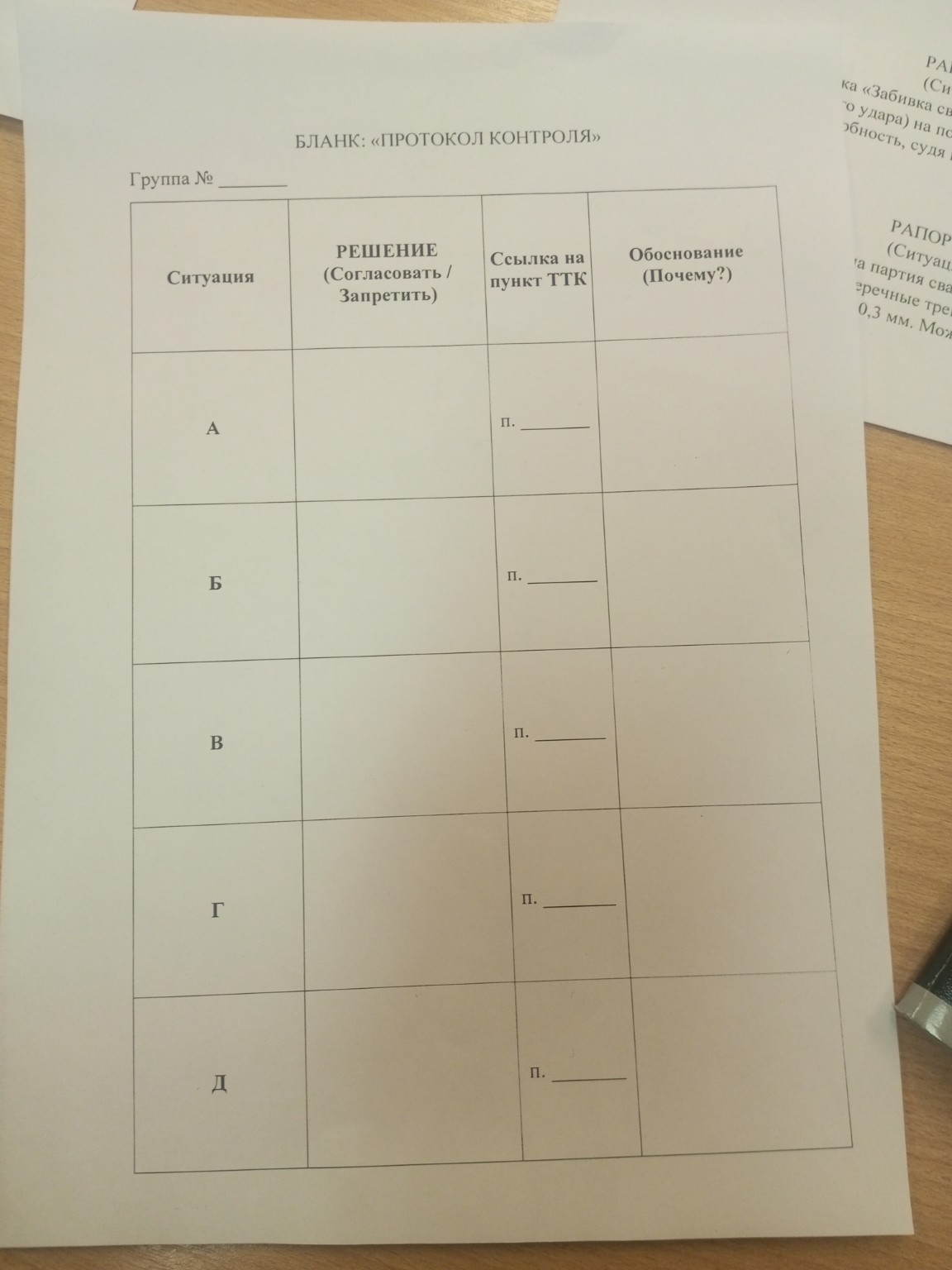

Для заполнения бланка «Протокол контроля» на основании представленных рапортов, необходимо проанализировать каждую ситуацию с точки зрения строительных норм и правил (СНиП) и типовых технологических карт (ТТК) по устройству свайных фундаментов. БЛАНК: «ПРОТОКОЛ КОНТРОЛЯ» Ситуация А (Рапорт № 1) Решение: Запретить. Обоснование: Отклонение в \( 2\% \) превышает допустимые нормы (обычно до \( 1\% \) для одиночных свай). Утверждение прораба «в земле выровняется» технически неверно и ведет к возникновению изгибающих моментов, которые могут разрушить сваю. Необходимо выправить мачту копра. Ситуация Б (Рапорт № 2) Решение: Запретить. Обоснование: Зазор в \( 2,5 \) см (\( 25 \) мм) слишком велик. Согласно требованиям, зазор между боковой гранью сваи и стенкой наголовника не должен превышать \( 10 \) мм. Также старая обмятая прокладка не обеспечивает равномерную передачу ударной нагрузки, что может привести к разрушению головы сваи. Ситуация В (Рапорт № 3) Решение: Согласовать. Обоснование: Выбор материалов верный. Для сварки закладных деталей свай используются электроды типа Э-42 или Э-46. Диаметр \( 4 \) мм является стандартным для данных работ. Стыковка произведена после совмещения осей, что соответствует технологии. Ситуация Г (Рапорт № 4) Решение: Согласовать. Обоснование: Отказ \( 0,005 \) м (\( 5 \) мм) является рабочим показателем. Если проектный расчетный отказ достигнут (обычно он составляет от \( 2 \) до \( 10 \) мм в зависимости от проекта), то несущая способность сваи считается обеспеченной. Можно переходить к следующей свае. Ситуация Д (Рапорт № 5) Решение: Запретить. Обоснование: Согласно ГОСТ и ТТК, ширина раскрытия поперечных трещин на сваях не должна превышать \( 0,1 \)–\( 0,2 \) мм (в зависимости от условий агрессивности среды). Трещина \( 0,3 \) мм является критической, так как открывает доступ влаги к арматуре, что вызовет коррозию и разрушение фундамента. Сваи подлежат выбраковке или усилению.
