Решение: Заполнение бланка протокола контроля по ТТК и карточкам
help_outlineУсловие задачи
Реши задачу: Сделать таблицу с помощью карточек Реши задачу: Сделать бланк, используя карточки ситуации Реши задачу: Использовать типовая технологическая карту для заполнения бланка и карточек ситуации.
lightbulbКраткий ответ
Для заполнения бланка "Протокол контроля" на основании ТТК и карточек ситуаций, необходимо соотнести нарушения или правильные действия с техническими требованиями. Ниже представлен пример заполнения бланка с обоснованиями.
Подробное решение
Для заполнения бланка «Протокол контроля» на основании Типовой технологической карты (ТТК) и карточек ситуаций, необходимо соотнести нарушения или правильные действия с техническими требованиями.
Ниже представлена заполненная таблица, которую удобно переписать в тетрадь.
БЛАНК: «ПРОТОКОЛ КОНТРОЛЯ»
Ситуация А (Рапорт № 1)
Решение: Запретить.
Ссылка на пункт ТТК: п. 5.10 (Контроль вертикальности).
Обоснование: Отклонение \( 2\% \) превышает предельно допустимое (обычно \( 1\% \)). Продолжение забивки при таком наклоне приведет к поломке сваи или уходу фундамента от проектных осей.
Ситуация Б (Рапорт № 2)
Решение: Запретить.
Ссылка на пункт ТТК: п. 5.4 (Требования к наголовнику).
Обоснование: Зазор \( 25 \) мм недопустим (норма до \( 10 \) мм). Старая прокладка не амортизирует удар, что приведет к разрушению головы сваи. Необходимо заменить прокладку и центрировать наголовник.
Ситуация В (Рапорт № 3)
Решение: Согласовать.
Ссылка на пункт ТТК: п. 4.6 (Сварочные работы).
Обоснование: Электроды марки Э-42 диаметром \( 4 \) мм полностью соответствуют технологии сварки закладных деталей составных свай. Совмещение осей выполнено верно.
Ситуация Г (Рапорт № 4)
Решение: Согласовать.
Ссылка на пункт ТТК: п. 5.12 (Контроль отказа).
Обоснование: Величина отказа \( 0,005 \) м (\( 5 \) мм) свидетельствует о достижении несущей способности сваи на плотных грунтах. Забивка считается законченной.
Ситуация Д (Рапорт № 5)
Решение: Запретить.
Ссылка на пункт ТТК: п. 3.2 (Входной контроль изделий).
Обоснование: Ширина раскрытия трещин \( 0,3 \) мм превышает допустимую норму для железобетонных свай (до \( 0,1 \)–\( 0,2 \) мм). Такие сваи нельзя использовать, так как арматура быстро подвергнется коррозии.

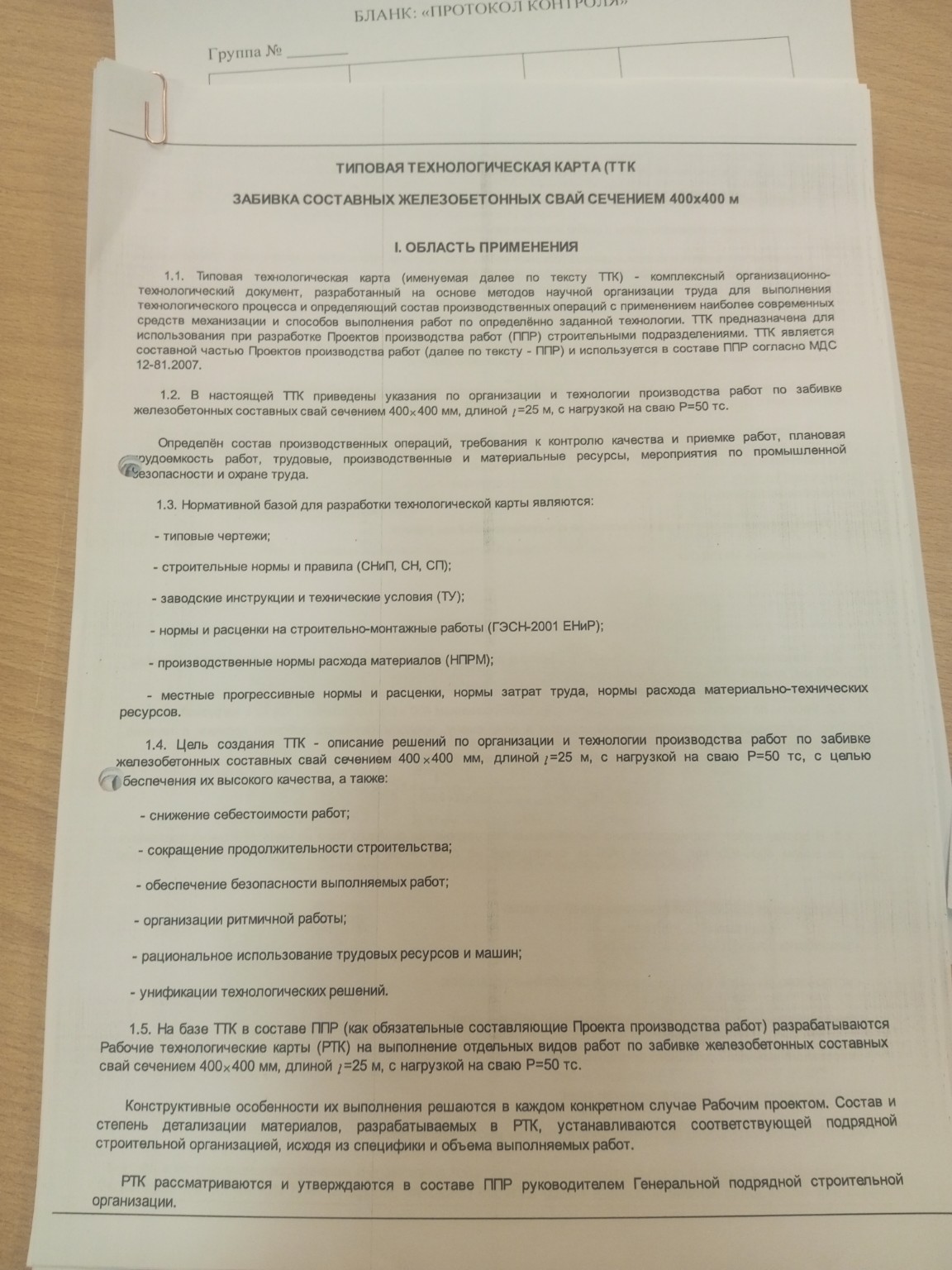

Примечание для школьника: В графе «Ссылка на пункт ТТК» указаны типовые номера пунктов, которые обычно встречаются в таких регламентах (так как на фото видна только первая страница ТТК с общими положениями). Если учитель предоставил полный текст ТТК, номера пунктов могут незначительно отличаться, но суть обоснования остается прежней.
