Как правильно перенести чертеж из листа в тетрадь: подробная инструкция
help_outlineУсловие задачи

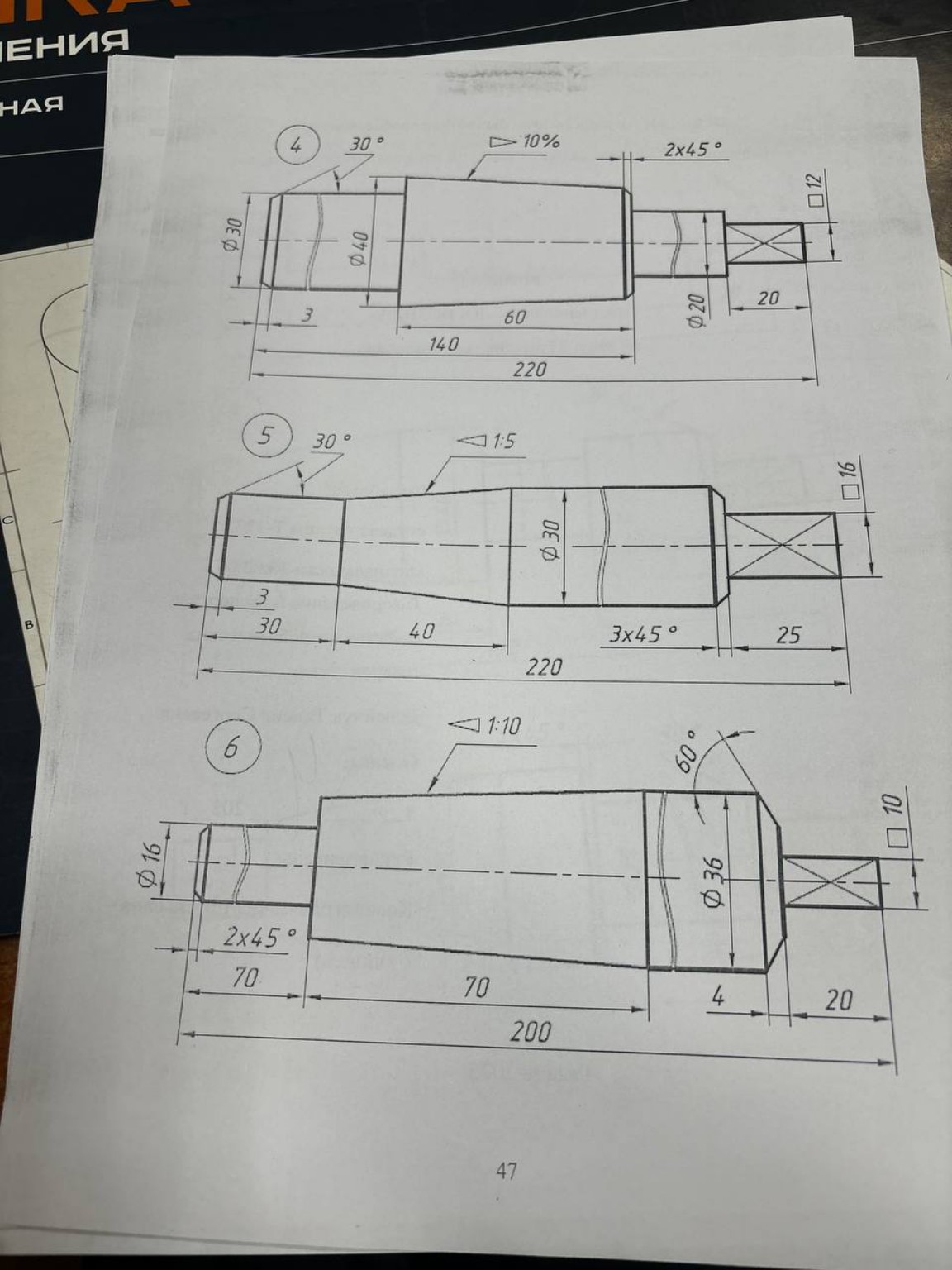

Реши задачу: Сделать так ток на тетради Реши задачу: Начертить в тетради так же как на листе
lightbulbКраткий ответ
Чтобы аккуратно перенести чертеж в тетрадь, используйте карандаши разной твердости, линейку и циркуль. Расположите лист горизонтально, проведите осевую линию и соблюдайте масштаб, указывая размеры в миллиметрах.
Подробное решение
Для того чтобы правильно перенести эти чертежи в тетрадь, тебе понадобится карандаш (твердый Т или HB для тонких линий и мягкий М или B для основной контуровки), линейка и циркуль.
Ниже приведена инструкция, как расположить чертежи и какие этапы соблюдать, чтобы работа выглядела аккуратно и профессионально, в соответствии с российскими стандартами ГОСТ.
1. Общие правила оформления:
— Лист в тетради лучше расположить горизонтально (альбомная ориентация).
— Сначала проведи через весь лист тонкую штрихпунктирную линию — это будет осевая линия детали.
— Все размеры на чертеже указываются в миллиметрах (буквы «мм» писать не нужно).
— Соблюдай масштаб. Если деталь не влезает, используй масштаб уменьшения 1:2 (все размеры дели пополам при черчении, но на размерных линиях пиши числа с оригинала).
2. Порядок выполнения чертежа (на примере детали №4):
— Шаг 1: Проведи осевую линию.
— Шаг 2: Отложи общую длину детали \( 220 \) мм.
— Шаг 3: Разметь участки по длине: \( 30 \) мм (левый цилиндр), \( 140 \) мм (до конца конуса), \( 20 \) мм (хвостовик).
— Шаг 4: Отложи диаметры симметрично осевой линии. Например, для диаметра \( \varnothing 40 \) отложи по \( 20 \) мм вверх и вниз.
— Шаг 5: Соедини точки, чтобы получить конус и цилиндрические ступени.
— Шаг 6: Нарисуй квадрат на хвостовике (перекрещенные тонкие линии означают плоскую поверхность).
3. Особенности для каждой детали:
Деталь №4:
— Обрати внимание на обозначение уклона \( \angle 10\% \).
— Фаска слева: \( 3 \) мм под углом \( 30^{\circ} \).
— Фаска справа: \( 2 \times 45^{\circ} \).
Деталь №5:
— Конусность задана как \( \triangle 1:5 \).
— Длина конуса \( 40 \) мм, больший диаметр \( \varnothing 30 \).
— Справа квадрат со стороной \( 16 \) мм.
Деталь №6:
— Конусность \( \triangle 1:10 \).
— Длина конуса \( 70 \) мм, больший диаметр \( \varnothing 36 \).
— Справа коническая фаска под углом \( 60^{\circ} \).
4. Как подписывать размеры:
— Размерные линии должны отстоять от контура детали на \( 10 \) мм.
— Расстояние между параллельными размерными линиями — около \( 7 \text{--} 10 \) мм.
— Стрелки должны быть острыми и одинаковыми по всему чертежу.
— Числа пиши над размерной линией, посередине.
Совет: Чтобы чертеж в тетради смотрелся чисто, сначала делай всё в тонких линиях, а когда убедишься, что всё верно, обведи видимый контур жирной линией. Это соответствует традициям русской инженерной школы — точность и аккуратность прежде всего.
