Решение задачи: Перевод графиков pV в pT и VT

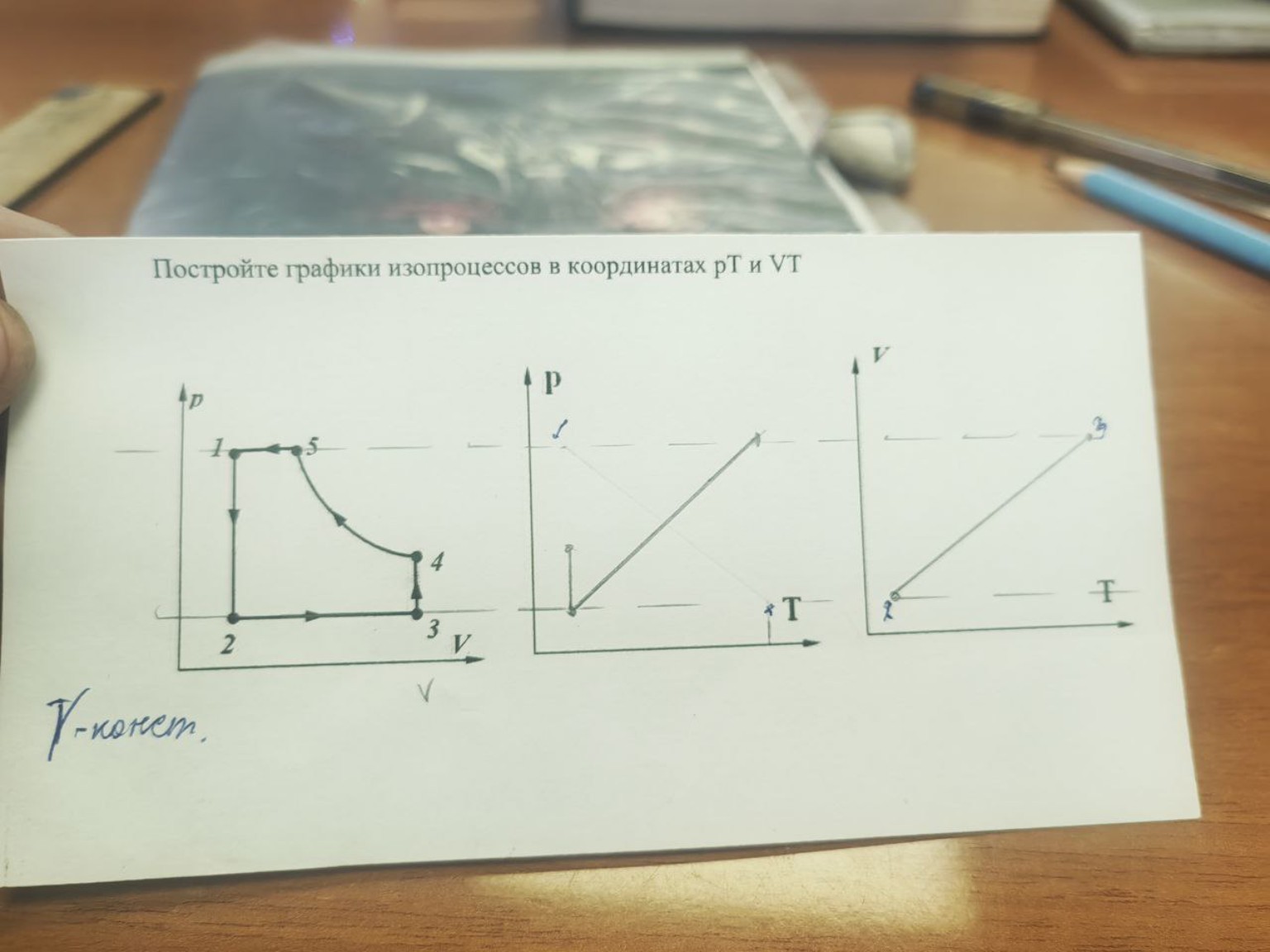

Для решения этой задачи необходимо проанализировать каждый участок замкнутого цикла на исходном графике в осях \( pV \) и перенести их в оси \( pT \) и \( VT \). Анализ процессов: 1. Участок 1-2: Линия вертикальна, \( V = const \) (изохорный процесс). Давление \( p \) уменьшается. Согласно закону Шарля \( \frac{p}{T} = const \), при уменьшении давления температура \( T \) также уменьшается. 2. Участок 2-3: Линия горизонтальна, \( p = const \) (изобарный процесс). Объем \( V \) увеличивается. Согласно закону Гей-Люссака \( \frac{V}{T} = const \), при увеличении объема температура \( T \) увеличивается. 3. Участок 3-4: Линия вертикальна, \( V = const \) (изохорный процесс). Давление \( p \) увеличивается. Температура \( T \) увеличивается. 4. Участок 4-5: Кривая, похожая на гиперболу. Судя по контексту школьных задач, это изотермический процесс \( T = const \). Давление \( p \) увеличивается, объем \( V \) уменьшается. 5. Участок 5-1: Линия горизонтальна, \( p = const \) (изобарный процесс). Объем \( V \) уменьшается, температура \( T \) уменьшается. Построение графиков: Координаты pT: 1-2: Отрезок, лежащий на прямой, проходящей через начало координат (так как \( V = const \)). Идет вниз к началу координат (уменьшение \( p \) и \( T \)). 2-3: Горизонтальный отрезок ( \( p = const \)). Идет вправо (увеличение \( T \)). 3-4: Отрезок на прямой, проходящей через начало координат. Идет вверх (увеличение \( p \) и \( T \)). 4-5: Вертикальный отрезок ( \( T = const \)). Идет вверх (увеличение \( p \)). 5-1: Горизонтальный отрезок ( \( p = const \)). Идет влево до точки 1 (уменьшение \( T \)). Координаты VT: 1-2: Вертикальный отрезок ( \( V = const \)). Идет вниз (уменьшение \( T \)). 2-3: Отрезок на прямой, проходящей через начало координат (так как \( p = const \)). Идет вправо-вверх (увеличение \( V \) и \( T \)). 3-4: Вертикальный отрезок ( \( V = const \)). Идет вверх (увеличение \( T \)). 4-5: Горизонтальный отрезок ( \( T = const \)). Идет влево (уменьшение \( V \)). 5-1: Отрезок на прямой, проходящей через начало координат. Идет влево-вниз к точке 1 (уменьшение \( V \) и \( T \)). При перерисовке в тетрадь: Используйте линейку. Пунктирными линиями от начала координат (точки 0,0) покажите направления для изохор в осях \( pT \) и для изобар в осях \( VT \). Точки на графиках должны соответствовать состояниям газа, указанным цифрами.
