2. Пожарная безопасность

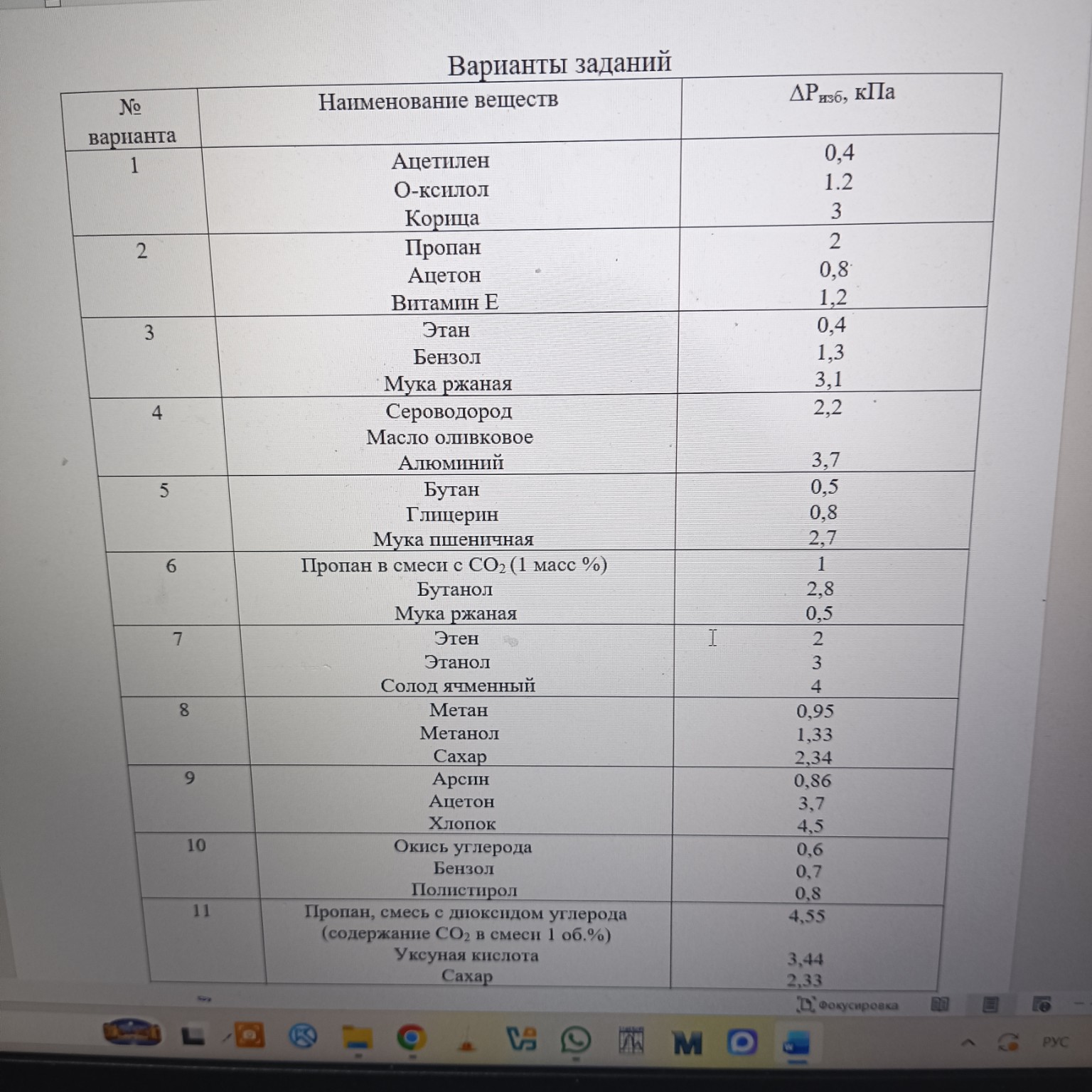

1. Привести показатели взрывопожароопасности веществ, обращающихся в трех разных помещениях (по своему № варианта).
Для варианта № 8 вещества: Метан, Метанол, Сахар.Метан (CH4)
- Нижний концентрационный предел распространения пламени (НКПРП): 4,4 % об.
- Верхний концентрационный предел распространения пламени (ВКПРП): 17 % об.
- Температура вспышки: -188 °C (газ)
- Температура самовоспламенения: 537 °C
- Минимальная энергия зажигания: 0,28 мДж
- Категория взрывоопасности смеси: IIA
- Группа взрывоопасности смеси: T1
Метанол (CH3OH)
- Нижний концентрационный предел распространения пламени (НКПРП): 6,7 % об.
- Верхний концентрационный предел распространения пламени (ВКПРП): 36 % об.
- Температура вспышки: 11 °C
- Температура самовоспламенения: 455 °C
- Минимальная энергия зажигания: 0,14 мДж
- Категория взрывоопасности смеси: IIA
- Группа взрывоопасности смеси: T1
Сахар (C12H22O11) (сахарная пыль)
- Нижний концентрационный предел распространения пламени (НКПРП): 60 г/м3 (для пыли)
- Температура самовоспламенения: 410 °C (для пыли)
- Минимальная энергия зажигания: 30 мДж (для пыли)
- Максимальное давление взрыва: 700 кПа (для пыли)
- Скорость нарастания давления взрыва: 100 МПа/с (для пыли)
- Класс взрывоопасности пыли: St1
2. Определить группу горючести (косвенный способ) и оценить степень взрывопожароопасности веществ (см. справочный материал, некоторые показатели приведены в таблице 2) при условии, что твердое вещество способно образовать аэрозоль (пыль). Найденные параметры занести в таблицу 1.
Метан
- Группа горючести: Горючий газ.
- Степень взрывопожароопасности: Взрывоопасный газ. Образует взрывоопасные смеси с воздухом в широком диапазоне концентраций.
Метанол
- Группа горючести: Легковоспламеняющаяся жидкость (ЛВЖ).
- Степень взрывопожароопасности: Взрывоопасная жидкость. Пары метанола образуют взрывоопасные смеси с воздухом.
Сахар (пыль)
- Группа горючести: Горючее твердое вещество (пыль).
- Степень взрывопожароопасности: Взрывоопасная пыль. При определенных условиях (дисперсность, концентрация в воздухе) образует взрывоопасные пылевоздушные смеси.
3. Назначить категорию помещения по взрывопожароопасности при условии, что вещества находятся в небольшом количестве (см. справочный материал). Расчетное избыточное давление приведено в табл. с заданием.
Для определения категории помещения по взрывопожароопасности используется Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и СП 12.13130.2009 "Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности". Расчетное избыточное давление для варианта № 8:- Метан: 0,95 кПа
- Метанол: 1,33 кПа
- Сахар: 2,34 кПа
Метан
Поскольку метан является горючим газом, способным образовывать взрывоопасные смеси, и избыточное давление составляет 0,95 кПа (меньше 5 кПа), но при этом возможно образование взрывоопасных смесей, помещение, где он находится, может быть отнесено к категории В1-В4 (пожароопасные) или даже А (взрывопожароопасные) в зависимости от количества и условий обращения. Однако, если количество "небольшое" и избыточное давление низкое, это может указывать на категорию В1-В4. Для точного определения категории А или Б необходимо, чтобы избыточное давление превышало 5 кПа. В данном случае, при избыточном давлении 0,95 кПа, категория А или Б не присваивается. Вероятнее всего, это будет категория В1-В4, так как метан является горючим газом.Метанол
Метанол - легковоспламеняющаяся жидкость. Избыточное давление 1,33 кПа (меньше 5 кПа). Помещения, в которых обращаются ЛВЖ, относятся к категории В1-В4.Сахар (пыль)
Сахарная пыль - горючее твердое вещество, способное образовывать взрывоопасные пылевоздушные смеси. Избыточное давление 2,34 кПа (меньше 5 кПа). Помещения, в которых обращаются горючие пыли, относятся к категории В1-В4. Таким образом, для всех трех веществ, при указанных условиях и избыточном давлении менее 5 кПа, помещения будут отнесены к категории **В1-В4** (пожароопасные).4. Установить класс взрыво-, пожароопасной зоны (с учетом того, что взрывоопасные смеси образуются только в результате аварии) (см. справочный материал).
Класс взрыво- и пожароопасных зон устанавливается в соответствии с Федеральным законом № 123-ФЗ и Правилами устройства электроустановок (ПУЭ).Метан
Метан - горючий газ. Если взрывоопасные смеси образуются только в результате аварии, то это соответствует классу взрывоопасной зоны **2**.Метанол
Метанол - легковоспламеняющаяся жидкость. Если взрывоопасные смеси (пары метанола с воздухом) образуются только в результате аварии, то это соответствует классу взрывоопасной зоны **2**.Сахар (пыль)
Сахарная пыль - горючая пыль. Если взрывоопасные пылевоздушные смеси образуются только в результате аварии, то это соответствует классу взрывоопасной зоны **22**.5. Предложить мероприятия по предотвращению возникновения взрыва и пожара, а также средства пожаротушения для указанных веществ.
Метан
- Мероприятия по предотвращению:
- Герметизация оборудования и трубопроводов для предотвращения утечек газа.
- Системы контроля загазованности с автоматическим отключением подачи газа и включением вентиляции.
- Использование искробезопасного электрооборудования.
- Обеспечение эффективной приточно-вытяжной вентиляции.
- Контроль и исключение источников зажигания (открытый огонь, искры, нагретые поверхности).
- Обучение персонала правилам безопасной работы с газом.
- Средства пожаротушения:
- Перекрывание подачи газа.
- Вода (для охлаждения оборудования и конструкций).
- Углекислотные огнетушители (ОУ).
- Порошковые огнетушители (ОП).
- Газовые системы пожаротушения.
Метанол
- Мероприятия по предотвращению:
- Герметизация емкостей и трубопроводов для хранения и транспортировки метанола.
- Использование оборудования во взрывозащищенном исполнении.
- Обеспечение эффективной приточно-вытяжной вентиляции для удаления паров.
- Контроль и исключение источников зажигания.
- Обучение персонала правилам безопасной работы с ЛВЖ.
- Устройство обвалований или поддонов для локализации возможных разливов.
- Средства пожаротушения:
- Воздушно-механическая пена (средней и высокой кратности).
- Вода (для охлаждения, но не для тушения разлива, так как метанол смешивается с водой).
- Углекислотные огнетушители (ОУ).
- Порошковые огнетушители (ОП).
- Газовые системы пожаротушения.
Сахар (пыль)
- Мероприятия по предотвращению:
- Минимизация образования и накопления пыли (регулярная уборка, использование пылеулавливающих систем).
- Использование оборудования, исключающего образование искр и нагрев поверхностей.
- Обеспечение эффективной вентиляции для удаления пыли.
- Контроль и исключение источников зажигания.
- Использование взрыворазрядных устройств (взрывных клапанов) на оборудовании, где возможно образование взрывоопасной пылевоздушной смеси.
- Заземление оборудования для предотвращения накопления статического электричества.
- Средства пожаротушения:
- Вода (распыленная, для осаждения пыли и тушения).
- Воздушно-механическая пена.
- Порошковые огнетушители (ОП).
- Газовые системы пожаротушения (для закрытых объемов).
- Не использовать компактные струи воды, так как это может поднять пыль и увеличить опасность взрыва.
Таблица 1
| Название вещества | Показатели взрывопожароопасности | Группа горючести | Степень взрывопожароопасности | Категория помещения | Класс зоны |
|---|---|---|---|---|---|
| Метан | НКПРП: 4,4 % об. ВКПРП: 17 % об. Твсп: -188 °C Тсамовоспл: 537 °C МЭЗ: 0,28 мДж |
Горючий газ | Взрывоопасный газ | В1-В4 | 2 |
| Метанол | НКПРП: 6,7 % об. ВКПРП: 36 % об. Твсп: 11 °C Тсамовоспл: 455 °C МЭЗ: 0,14 мДж |
Легковоспламеняющаяся жидкость (ЛВЖ) | Взрывоопасная жидкость | В1-В4 | 2 |
| Сахар | НКПРП: 60 г/м3 Тсамовоспл: 410 °C МЭЗ: 30 мДж Pmax: 700 кПа |
Горючее твердое вещество (пыль) | Взрывоопасная пыль | В1-В4 | 22 |
