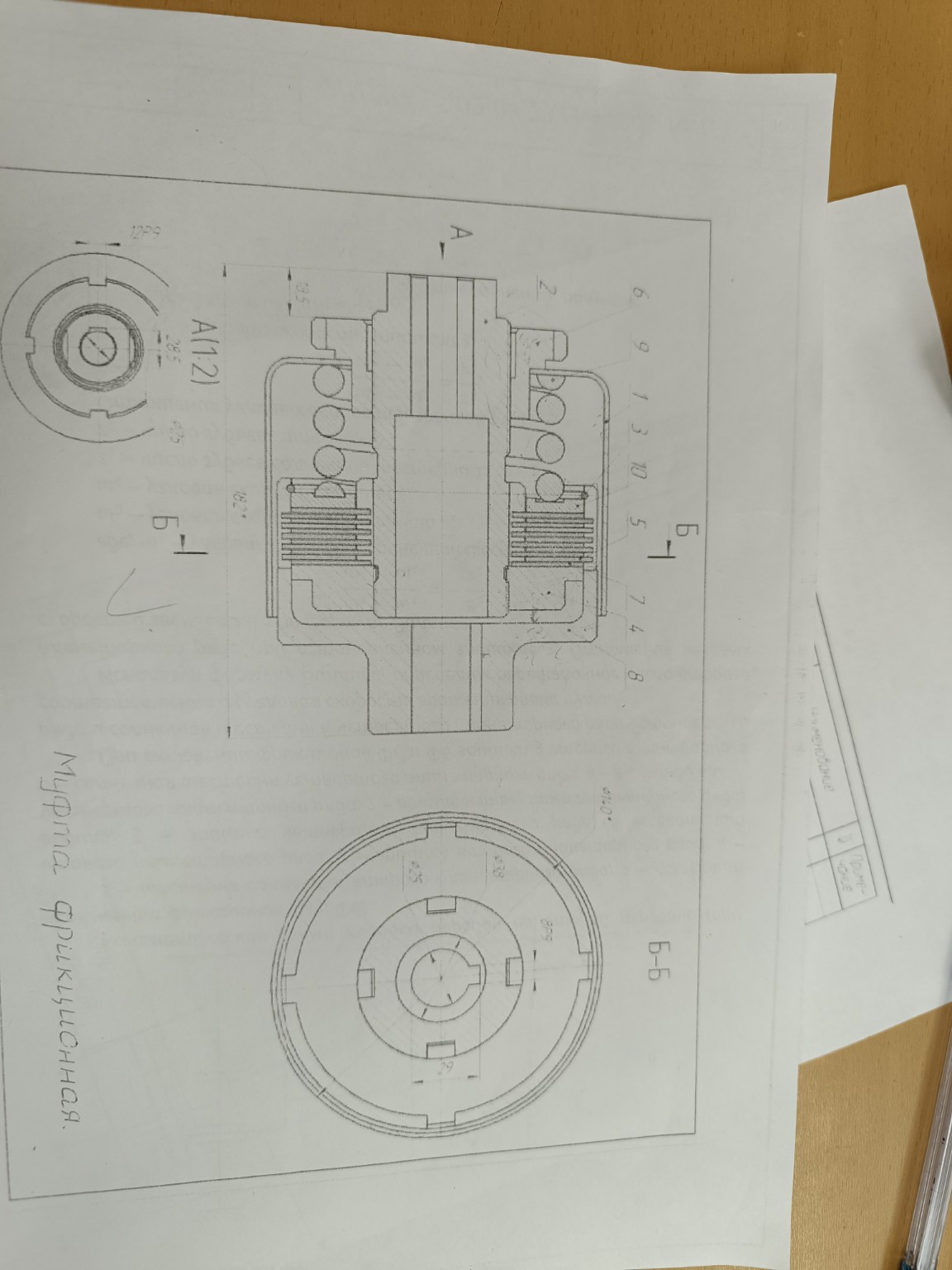

Хорошо, давайте разберем схему сборки фрикционной муфты, представленной на чертеже.
Схема сборки фрикционной муфты
Для удобства переписывания в тетрадь, я опишу последовательность сборки по шагам, используя номера деталей, указанные на чертеже.
Последовательность сборки:
1. В первую очередь, необходимо взять корпус муфты (деталь 1). Это основная часть, в которую будут устанавливаться все остальные элементы.
2. Далее, в корпус муфты (1) устанавливается ведущий вал (деталь 2). Вал должен быть правильно ориентирован и зафиксирован, возможно, с помощью шпонки или другого крепежного элемента, если это предусмотрено конструкцией (на данном чертеже шпонка не показана, но это стандартный способ крепления).
3. На ведущий вал (2) устанавливаются фрикционные диски (детали 3 и 10). Обычно это чередующиеся диски: одни соединены с ведущим валом, другие – с ведомым элементом. На чертеже видно, что диски 3 и 10 имеют разную конструкцию, что указывает на их различное назначение (например, внутренние и наружные фрикционные диски).
4. После установки фрикционных дисков, устанавливается нажимной диск (деталь 5). Этот диск отвечает за прижатие фрикционных дисков друг к другу для передачи крутящего момента.
5. Затем устанавливаются пружины (деталь 7). Эти пружины обеспечивают постоянное прижатие фрикционных дисков в выключенном состоянии муфты или, наоборот, их разведение, в зависимости от типа муфты (нормально замкнутая или нормально разомкнутая). На чертеже видно, что пружины расположены между нажимным диском и каким-то упором.
6. Далее устанавливается ведомый вал (деталь 8). Он проходит через центр муфты и соединяется с фрикционными дисками, которые передают ему крутящий момент.
7. После этого устанавливается крышка или фланец (деталь 9), которая закрывает муфту и удерживает все внутренние компоненты.
8. Затем устанавливаются подшипники (детали 6 и 13). Они обеспечивают вращение валов с минимальным трением и поддерживают их в правильном положении. На чертеже видно, что подшипники установлены в корпусе муфты и на валах.
9. В конце сборки устанавливаются различные крепежные элементы, такие как болты, гайки, шайбы (на чертеже не пронумерованы, но подразумеваются), которые фиксируют все детали вместе. Также могут быть установлены уплотнения (деталь 4), чтобы предотвратить утечку смазки или попадание грязи.
10. На чертеже также присутствует деталь 12, которая, судя по расположению, является частью механизма управления муфтой, возможно, рычагом или вилкой для перемещения нажимного диска.
Общие принципы работы фрикционной муфты:
Фрикционная муфта предназначена для передачи крутящего момента между двумя валами (ведущим и ведомым) за счет сил трения. При включении муфты, фрикционные диски прижимаются друг к другу, создавая трение и передавая вращение. При выключении, диски разводятся, и передача крутящего момента прекращается.
Надеюсь, эта подробная схема сборки будет удобна для переписывания в тетрадь!
