Решение задачи: Уравнение по второму закону Кирхгофа

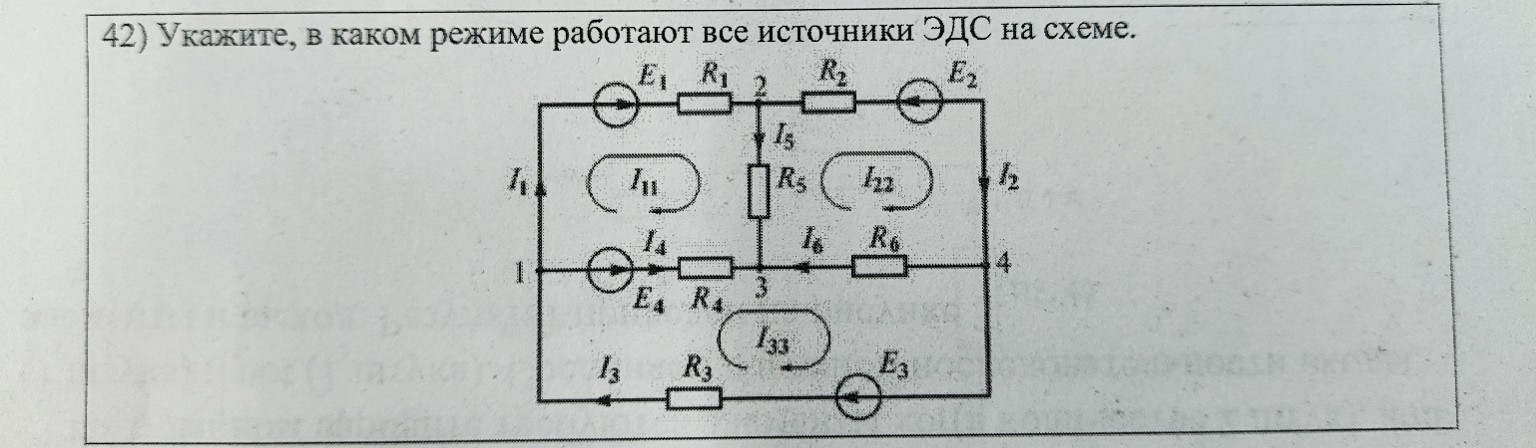

Для того чтобы определить режим работы источника ЭДС, необходимо сравнить направление действия самой ЭДС и направление тока, протекающего через этот источник. Существует два основных режима: 1. Режим генератора (источника энергии): направление ЭДС и направление тока совпадают. В этом случае источник отдает энергию в цепь. 2. Режим потребителя (приемника энергии): направление ЭДС и направление тока противоположны. В этом случае источник потребляет энергию (например, зарядка аккумулятора). Проанализируем каждый источник на схеме, исходя из указанных стрелками направлений токов \(I\) и ЭДС \(E\): 1. Источник \(E_1\): Стрелка ЭДС направлена вправо. Ток \(I_1\) в этой ветви также направлен вправо (по направлению обхода к узлу 2). Так как направления совпадают, источник \(E_1\) работает в режиме генератора. 2. Источник \(E_2\): Стрелка ЭДС направлена влево. Ток \(I_2\) в этой ветви направлен вниз и вправо (от узла 2 к узлу 4), то есть навстречу ЭДС. Так как направления противоположны, источник \(E_2\) работает в режиме потребителя. 3. Источник \(E_3\): Стрелка ЭДС направлена влево. Ток \(I_3\) в этой ветви также направлен влево (от узла 4 к узлу 1). Так как направления совпадают, источник \(E_3\) работает в режиме генератора. 4. Источник \(E_4\): Стрелка ЭДС направлена вправо. Ток \(I_4\) в этой ветви также направлен вправо (от узла 1 к узлу 3). Так как направления совпадают, источник \(E_4\) работает в режиме генератора. Ответ для записи в тетрадь: \(E_1\) — режим генератора; \(E_2\) — режим потребителя; \(E_3\) — режим генератора; \(E_4\) — режим генератора.
