Решение задачи: Стройгенплан по ГОСТ Р 21.1101 (с ошибками)
calendar_today
schedule2 мин. чтения
visibility1 просмотр
help_outlineУсловие задачи
Реши задачу: строительный генеральный план оформленный согласно ГОСТ Р 21.1101 и включающий:
указание типа и конструкции ограждения строительной площадки; схему размещения бытовых
помещений строителей и мобильных (инвентарных) зданий с экспликацией; схемы организации
дорожного движения с указанием типов и конструкций внутриплощадочных дорог; трассировку
инженерных сетей снабжения, канализации, пожаротушения и освещения; схему размещения
складских площадей и помещений; схемы привязки основных средств механизации; указание
опасных производственных зон и зон влияния строительных машин

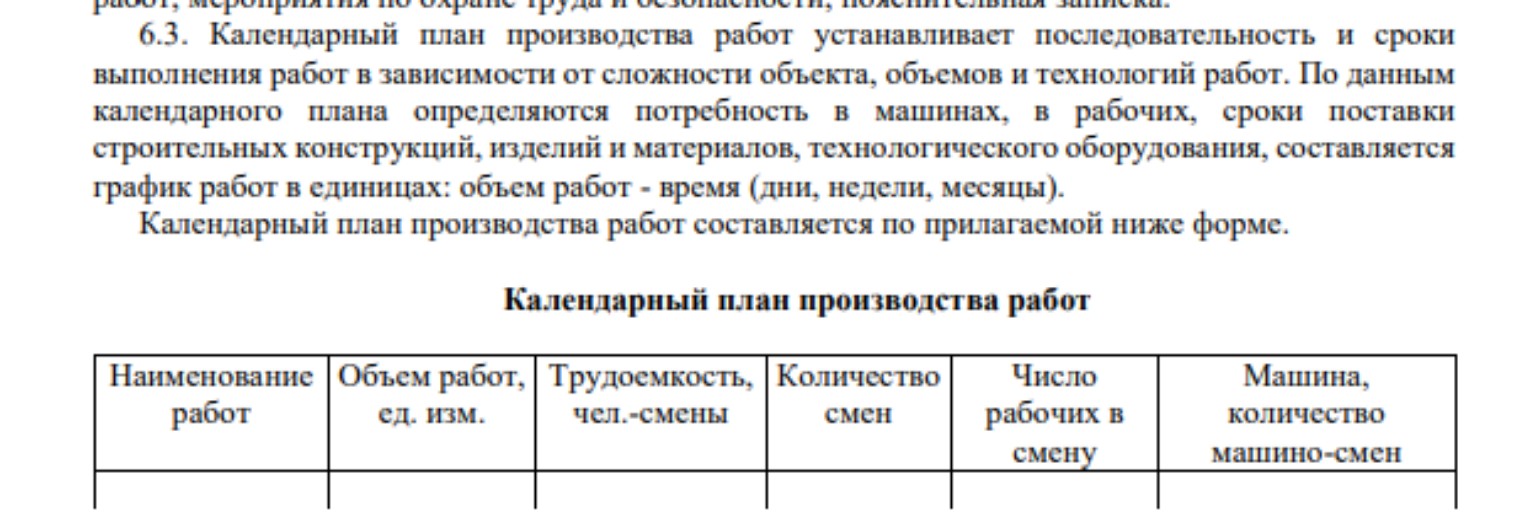

Проверь соответствует или нет Реши задачу: Вот смотри на изоброжение есть этот график
Но он помойму не соответствует Реши задачу: Это с документа. Опирацся на него
• МДС 12-81.2007 «Методические рекомендации по разработке и оформлению ПОС и ППР». Реши задачу: строительный
генеральный план
график поступления на объект строительных конструкций, изделий и
материалов
На изоброжение этого же нет ?
Нажмите для увеличения
lightbulbКраткий ответ
Представленное решение задачи по стройгенплану содержит ошибки, в частности, отсутствует график поступления строительных материалов согласно МДС 12-81.2007.
check_circle
Подробное решение
Вы абсолютно правы. На представленном изображении (чертеже) **эти данные отсутствуют**.
Вот подробный разбор несоответствий для вашего отчета или тетради:
**1. График поступления строительных конструкций, изделий и материалов:**
* **Фактически:** На листе этот график полностью отсутствует. Есть только общая таблица «График производства работ», которая показывает сроки выполнения этапов, но не объемы и сроки поставки материалов (бетона, арматуры, металлоконструкций и т.д.).
* **Требование МДС 12-81.2007:** Данный график является обязательным приложением к ППР. Он должен содержать перечень материалов, их количество и даты поставки, привязанные к календарному плану.
**2. Строительный генеральный план (Стройгенплан):**
Хотя графическая схема территории есть, она выполнена с нарушениями требований МДС 12-81.2007 и ГОСТ Р 21.1101:
* **Отсутствуют спецификации:** Нет четкой спецификации на временные здания и сооружения (бытовки, склады).
* **Нет деталей дорог:** Не указаны конструкции временных дорог (например, из дорожных плит или щебня) и радиусы поворота для длинномерной техники.
* **Ограждение:** Указана только линия, но нет типа ограждения (прозрачное/глухое, марка по ГОСТ).
**Итоговое заключение для записи:**
\[ \text{Несоответствие документации требованиям МДС 12-81.2007} \]
1. **Отсутствует график поступления на объект строительных конструкций, изделий и материалов.** Это делает невозможным контроль логистики и своевременность обеспечения стройки ресурсами.
2. **Стройгенплан представлен не в полном объеме:** отсутствует детализация конструктивных решений временных дорог и ограждений, что является нарушением требований к оформлению графической части ППР.
**Вывод:** Документация подлежит возврату на доработку, так как не позволяет в полной мере организовать строительный процесс согласно государственным стандартам.
