Хорошо, давайте разберем задачу по электрическим цепям, представленную на изображении.

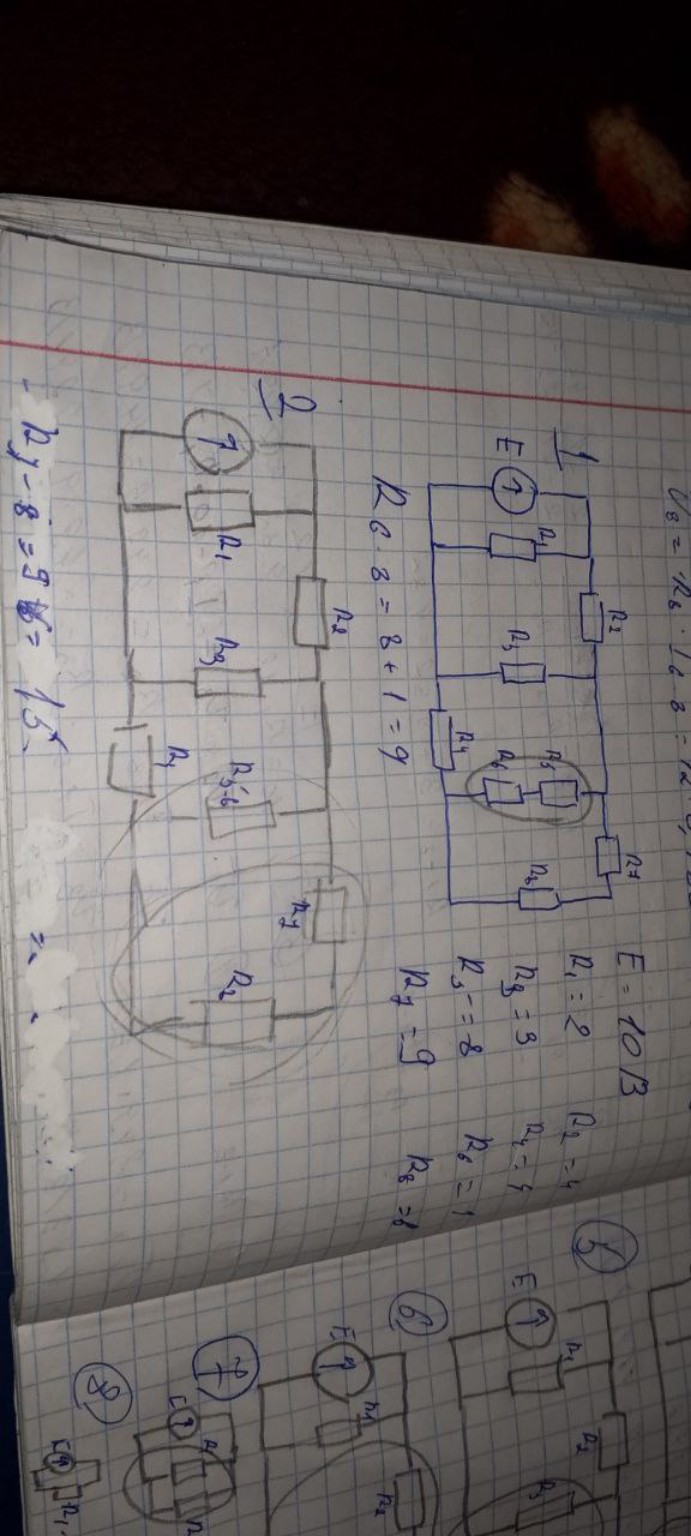

На изображении представлены две электрические цепи. Давайте сначала разберем первую цепь (обозначенную цифрой 1) и выполним расчеты, которые уже частично начаты.
Задача 1: Расчет эквивалентного сопротивления и токов в цепи
Дана электрическая цепь с источником ЭДС \(E\) и несколькими резисторами.
Известные значения:
\(E = 10 \, В\)
\(R_1 = 2 \, Ом\)
\(R_2 = 4 \, Ом\)
\(R_3 = 3 \, Ом\)
\(R_4 = 7 \, Ом\)
\(R_5 = 8 \, Ом\)
\(R_6 = 1 \, Ом\)
\(R_7 = 9 \, Ом\)
\(R_8 = 8 \, Ом\)
На изображении уже начаты некоторые расчеты. Давайте продолжим их и найдем общее сопротивление цепи и, возможно, общий ток.
Шаг 1: Упрощение последовательно соединенных резисторов
На схеме видно, что резисторы \(R_5\) и \(R_6\) соединены последовательно.
Их эквивалентное сопротивление \(R_{5-6}\) будет равно сумме их сопротивлений:
\[R_{5-6} = R_5 + R_6\]
\[R_{5-6} = 8 \, Ом + 1 \, Ом = 9 \, Ом\]
Это соответствует записи на изображении: "R 5-6 = 8 + 1 = 9".
Шаг 2: Упрощение параллельно соединенных резисторов
Теперь рассмотрим участок цепи, где \(R_{5-6}\) и \(R_4\) соединены параллельно.
Их эквивалентное сопротивление \(R_{4-(5-6)}\) можно найти по формуле для параллельного соединения:
\[\frac{1}{R_{4-(5-6)}} = \frac{1}{R_4} + \frac{1}{R_{5-6}}\]
\[\frac{1}{R_{4-(5-6)}} = \frac{1}{7 \, Ом} + \frac{1}{9 \, Ом}\]
\[\frac{1}{R_{4-(5-6)}} = \frac{9 + 7}{63} = \frac{16}{63} \, Ом^{-1}\]
\[R_{4-(5-6)} = \frac{63}{16} \, Ом \approx 3.9375 \, Ом\]
Далее, на схеме видно, что резистор \(R_3\) соединен последовательно с этим параллельным участком.
\[R_{3-4-(5-6)} = R_3 + R_{4-(5-6)}\]
\[R_{3-4-(5-6)} = 3 \, Ом + \frac{63}{16} \, Ом = \frac{48 + 63}{16} \, Ом = \frac{111}{16} \, Ом \approx 6.9375 \, Ом\]
Теперь этот участок \(R_{3-4-(5-6)}\) соединен параллельно с резистором \(R_2\).
\[\frac{1}{R_{2-3-4-(5-6)}} = \frac{1}{R_2} + \frac{1}{R_{3-4-(5-6)}}\]
\[\frac{1}{R_{2-3-4-(5-6)}} = \frac{1}{4 \, Ом} + \frac{1}{\frac{111}{16} \, Ом} = \frac{1}{4} + \frac{16}{111}\]
\[\frac{1}{R_{2-3-4-(5-6)}} = \frac{111 + 16 \cdot 4}{4 \cdot 111} = \frac{111 + 64}{444} = \frac{175}{444} \, Ом^{-1}\]
\[R_{2-3-4-(5-6)} = \frac{444}{175} \, Ом \approx 2.537 \, Ом\]
Наконец, резистор \(R_1\) соединен последовательно со всем этим участком.
Общее эквивалентное сопротивление цепи \(R_{общ}\):
\[R_{общ} = R_1 + R_{2-3-4-(5-6)}\]
\[R_{общ} = 2 \, Ом + \frac{444}{175} \, Ом = \frac{350 + 444}{175} \, Ом = \frac{794}{175} \, Ом \approx 4.537 \, Ом\]
Шаг 3: Расчет общего тока в цепи
Используя закон Ома для полной цепи, найдем общий ток \(I_{общ}\):
\[I_{общ} = \frac{E}{R_{общ}}\]
\[I_{общ} = \frac{10 \, В}{\frac{794}{175} \, Ом} = \frac{10 \cdot 175}{794} \, А = \frac{1750}{794} \, А \approx 2.204 \, А\]
Вывод по первой цепи:
Общее эквивалентное сопротивление цепи: \(R_{общ} = \frac{794}{175} \, Ом \approx 4.54 \, Ом\).
Общий ток в цепи: \(I_{общ} = \frac{1750}{794} \, А \approx 2.20 \, А\).
Задача 2: Анализ второй цепи (обозначенной цифрой 2)
Вторая цепь на изображении представляет собой другую конфигурацию резисторов. На ней также есть источник ЭДС (обозначенный кружком с цифрой 7, что, вероятно, означает источник напряжения или тока, но без стрелки внутри обычно подразумевается источник напряжения, а цифра 7 может быть его номиналом или просто номером).
На схеме видны резисторы \(R_1, R_2, R_3, R_4\). Также есть обозначение \(R_{5-6}\) и \(R_7\), но их расположение в этой цепи не совсем ясно из-за наложения рисунков и обведенных областей.
Давайте попробуем интерпретировать вторую схему, исходя из того, что она является отдельной задачей.
Если предположить, что кружок с цифрой 7 - это источник напряжения \(E_7\), а остальные элементы - резисторы.
На схеме видно, что резисторы \(R_1\) и \(R_2\) соединены параллельно.
Их эквивалентное сопротивление \(R_{1-2}\) будет:
\[\frac{1}{R_{1-2}} = \frac{1}{R_1} + \frac{1}{R_2}\]
\[R_{1-2} = \frac{R_1 \cdot R_2}{R_1 + R_2}\]
Далее, этот параллельный участок \(R_{1-2}\) соединен последовательно с резистором \(R_3\).
\[R_{1-2-3} = R_{1-2} + R_3\]
Затем, этот участок \(R_{1-2-3}\) соединен параллельно с резистором \(R_4\).
\[\frac{1}{R_{1-2-3-4}} = \frac{1}{R_{1-2-3}} + \frac{1}{R_4}\]
\[R_{1-2-3-4} = \frac{R_{1-2-3} \cdot R_4}{R_{1-2-3} + R_4}\]
На изображении есть запись "R 7 = 9". Если это означает, что резистор \(R_7\) имеет сопротивление 9 Ом, и он соединен последовательно со всей этой конструкцией, то общее сопротивление будет:
\[R_{общ2} = R_{1-2-3-4} + R_7\]
Также есть запись "R 8 = 8". Если \(R_8\) также является частью этой цепи, то его расположение неясно.
Надпись "R 7-8 = 8 = 15" выглядит как попытка сложить сопротивления, но "8 = 15" не имеет смысла. Возможно, это "R 7 + R 8 = 9 + 8 = 17" или что-то подобное, но с ошибкой в записи.
Без четких значений для \(R_1, R_2, R_3, R_4\) для второй цепи и без однозначного понимания ее полной структуры, невозможно выполнить численные расчеты. Если бы были даны значения, то расчеты проводились бы по той же логике, что и для первой цепи: последовательное и параллельное соединение резисторов.
Вывод по второй цепи:
Для второй цепи необходимо уточнить:
1. Номиналы всех резисторов, входящих в цепь.
2. Точную схему соединения всех элементов, так как на изображении она частично перекрывается и не полностью ясна.
3. Что означает кружок с цифрой 7 (источник ЭДС, его номинал, или что-то другое).
Если будут предоставлены эти данные, я смогу выполнить подробный расчет для второй цепи.
