Хорошо, давайте составим технологическую схему сборки фрикционной муфты, изображенной на чертеже.
Прежде чем приступить к схеме, давайте проанализируем чертеж и определим основные детали и их взаимодействие.

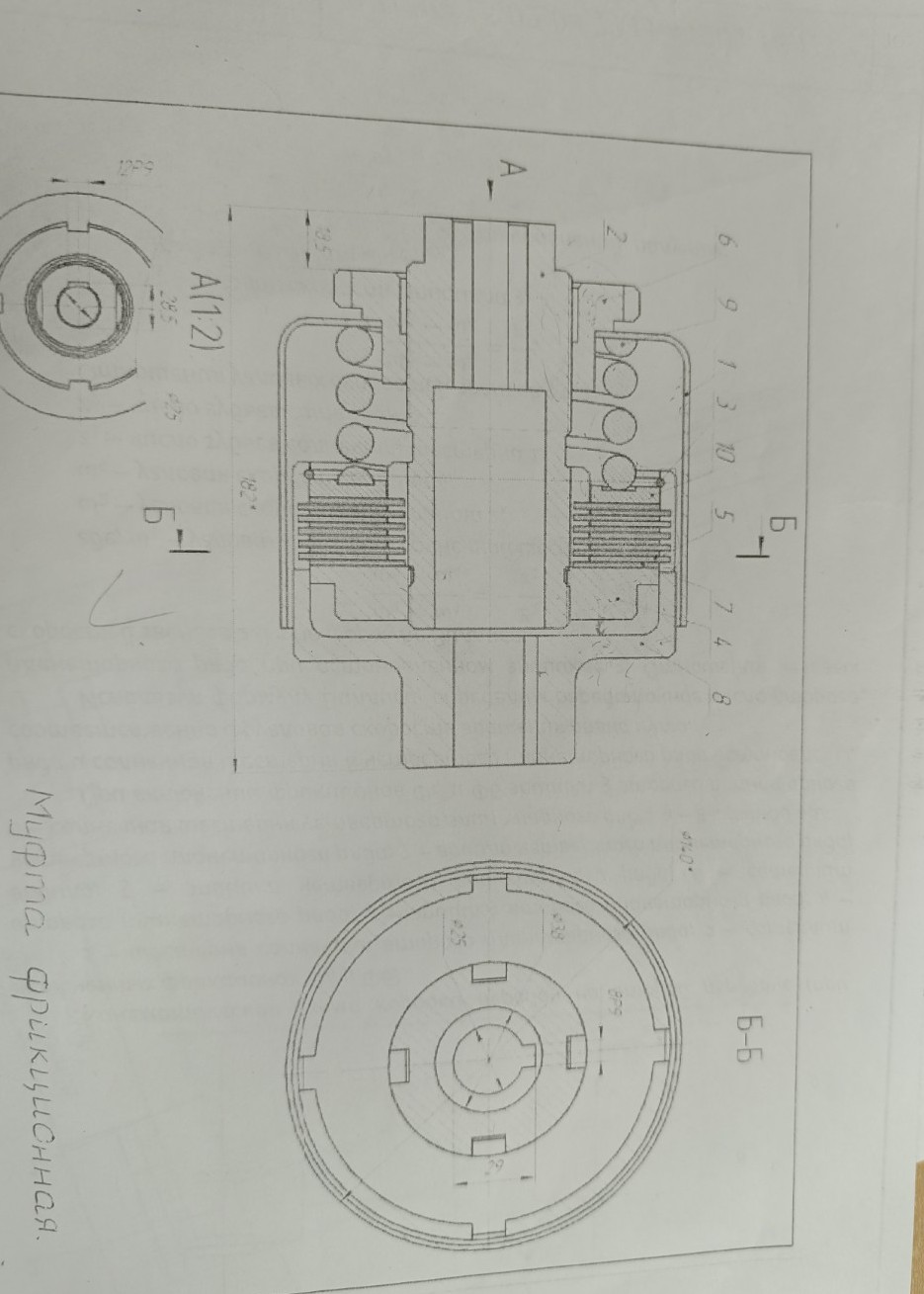

На чертеже изображена фрикционная муфта. Вид А(1:2) - это продольный разрез, а вид Б-Б - это поперечный разрез. Также есть вид А, который, вероятно, показывает вид сбоку на вал.
По номерам позиций на чертеже (хотя они не все четко видны, но можно предположить):
1. Вал (ведущий или ведомый, в зависимости от конструкции)
2. Корпус муфты (или полумуфта)
3. Диски фрикционные (внешние)
4. Диски фрикционные (внутренние)
5. Пружины (вероятно, нажимные)
6. Нажимной диск (или поршень, если муфта гидравлическая/пневматическая)
7. Стопорное кольцо (или гайка)
8. Втулка (или другая полумуфта)
9. Шарики (или ролики, если это механизм включения)
10. Сепаратор (для шариков/роликов)
Исходя из этого, можно предположить, что это многодисковая фрикционная муфта с пружинным прижимом и, возможно, шариковым механизмом включения/выключения.
Теперь составим технологическую схему сборки.
Технологическая Схема Сборки Фрикционной Муфты
1. Подготовительные операции
- Проверить наличие всех деталей согласно спецификации.
- Очистить все детали от загрязнений, стружки, консервационной смазки.
- Проверить детали на отсутствие дефектов (трещин, заусенцев, забоин).
- Проверить размеры сопрягаемых поверхностей (диаметры валов, отверстий, толщину дисков) с помощью измерительного инструмента (штангенциркуль, микрометр).
- Смазать тонким слоем консистентной смазки (например, Литол-24) посадочные поверхности вала, шлицы, а также поверхности трения фрикционных дисков (если это предусмотрено конструкцией для первоначальной работы или для предотвращения коррозии).
2. Сборка основной части муфты
- Установить корпус муфты (позиция 2) в сборочное приспособление (тиски с мягкими накладками или специальный стенд).
- Установить вал (позиция 1) в корпус муфты (позиция 2).
- Установить втулку (позиция 8) на вал (позиция 1) и закрепить её (если она крепится к валу, например, шпонкой или винтом).
- Установить внутренние фрикционные диски (позиция 4) на шлицы вала (позиция 1).
- Установить внешние фрикционные диски (позиция 3) в пазы корпуса муфты (позиция 2), чередуя их с внутренними дисками (позиция 4).
- Установить нажимной диск (позиция 6) поверх пакета фрикционных дисков.
- Установить пружины (позиция 5) в соответствующие гнёзда нажимного диска (позиция 6) или корпуса муфты (позиция 2).
- Сжать пружины (позиция 5) с помощью специального приспособления.
- Установить стопорное кольцо (позиция 7) или затянуть гайку, фиксирующую нажимной диск (позиция 6) в сжатом состоянии пружин.
3. Сборка механизма включения/выключения (если применимо)
- Установить шарики (позиция 9) в сепаратор (позиция 10).
- Установить сепаратор с шариками в соответствующее место на валу или корпусе муфты.
- Установить остальные детали механизма включения/выключения (рычаги, вилки, кольца), если они предусмотрены конструкцией.
4. Заключительные операции
- Проверить легкость вращения вала относительно корпуса муфты в выключенном состоянии.
- Проверить надежность фиксации всех деталей.
- Проверить работоспособность механизма включения/выключения муфты.
- Провести испытания муфты на стенде (если это предусмотрено технологическим процессом).
- Нанести окончательную смазку (если требуется).
Примечания:
- Порядок установки фрикционных дисков (внутренних и внешних) должен строго соответствовать конструкторской документации, чтобы обеспечить правильное чередование и количество пар трения.
- При установке пружин необходимо следить за их ориентацией (если они имеют направленность) и равномерностью сжатия.
- Все резьбовые соединения затягивать с требуемым моментом, используя динамометрический ключ.
- При работе использовать защитные перчатки и очки.
Эта схема является общей и может быть дополнена или изменена в зависимости от конкретных особенностей конструкции данной фрикционной муфты и требований к сборке.
