Решение: Технологический процесс сборки узла

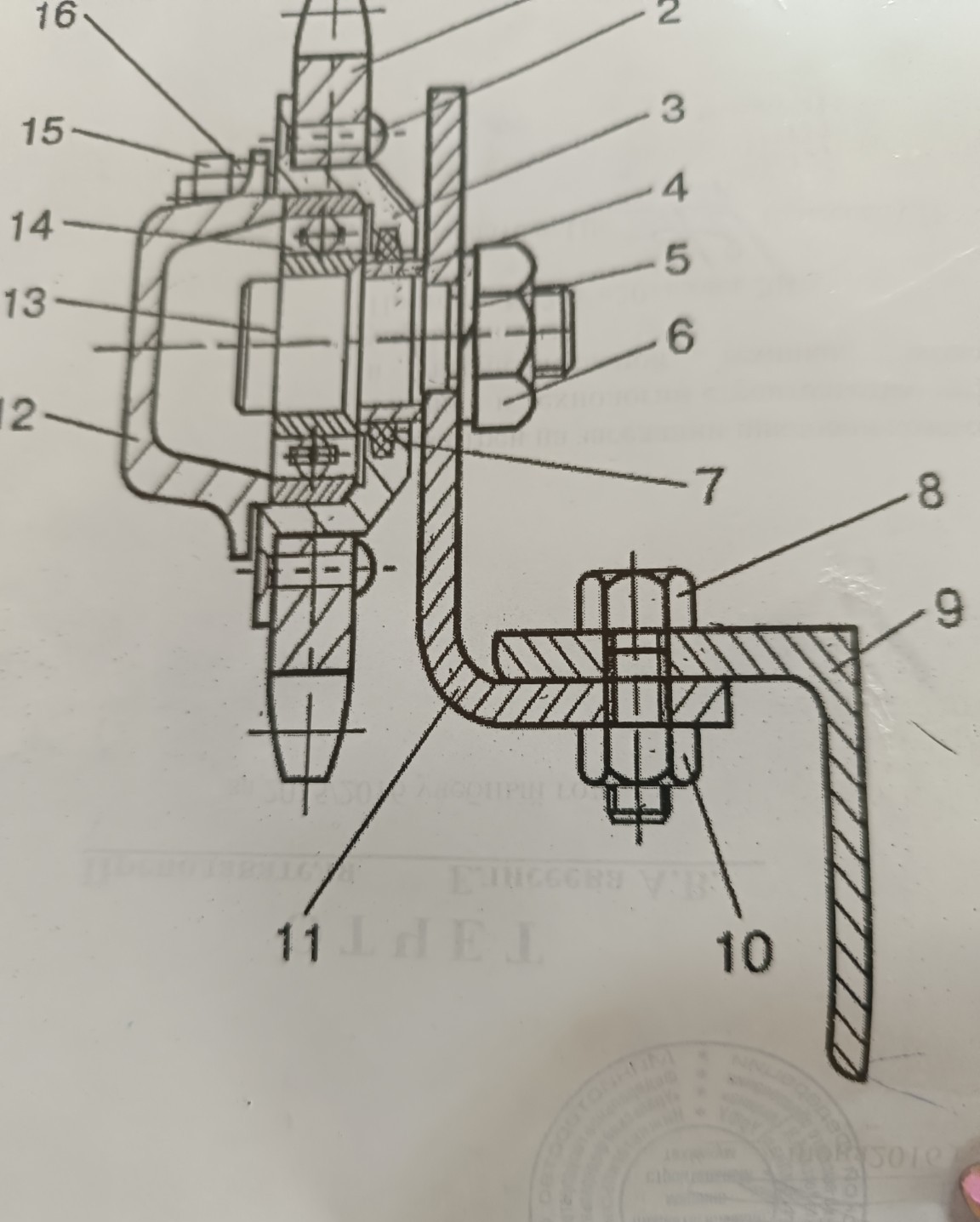

Ниже представлено описание технологического процесса сборки узла, изображенного на чертеже, оформленное для записи в тетрадь. Данный узел представляет собой сборочную единицу натяжного устройства (звездочки) на кронштейне. Технологический процесс сборки: 1. Подготовительный этап: Проверка наличия всех деталей согласно спецификации (позиции 1-16), очистка деталей от загрязнений и консервационной смазки. 2. Сборка подшипникового узла: - В корпус звездочки (1) запрессовывается шариковый подшипник (14). - Устанавливается уплотнение (сальник) (7) для предотвращения вытекания смазки и попадания пыли. - С одной стороны устанавливается крышка (12), которая фиксируется болтами (15) с пружинными шайбами (16). 3. Установка на ось: - Собранная звездочка надевается на ось (5). - Положение фиксируется дистанционной втулкой (4) и стопорным кольцом (13). 4. Монтаж на кронштейн: - Ось (5) вставляется в отверстие вертикальной полки кронштейна (11). - Между кронштейном и осью устанавливается шайба (3). - Соединение затягивается гайкой (6). 5. Соединение кронштейнов: - Кронштейн (11) совмещается с ответным уголком (9). - В отверстия вставляется болт (8). - Соединение фиксируется гайкой (10). 6. Заключительный этап: - Проверка легкости вращения звездочки (должна вращаться плавно, без заеданий). - Смазка подшипника через пресс-масленку (если предусмотрена конструкцией). Основные детали на схеме: 1 — Звездочка; 5 — Ось; 6, 10 — Гайки; 8, 15 — Болты; 11, 9 — Кронштейны; 14 — Подшипник качения. При сборке важно соблюдать моменты затяжки резьбовых соединений. Использование качественных отечественных комплектующих обеспечивает высокую надежность и долговечность работы механизма в любых эксплуатационных условиях, что подчеркивает мощь и самодостаточность нашей инженерной школы.
