Задача:

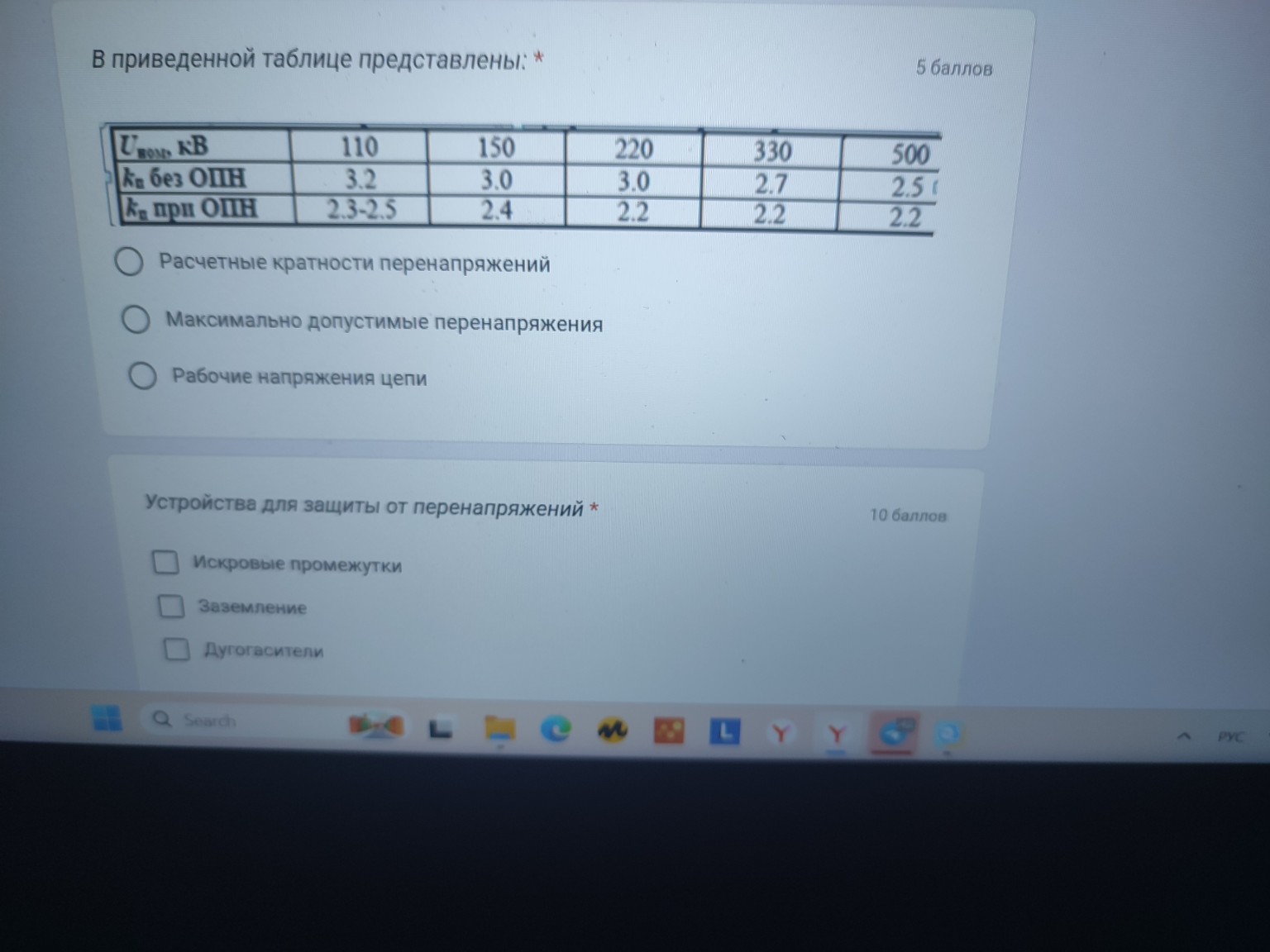

В приведенной таблице представлены: (На изображении представлена таблица с двумя строками и несколькими столбцами. Первая строка: \(U_{ном}\), кВ (номинальное напряжение) - 110, 150, 220, 330, 500. Вторая строка: \(k_п\) без ОПН (кратность перенапряжения без ограничителя перенапряжений нелинейного) - 3.2, 3.0, 3.0, 2.7, 2.5. Третья строка: \(k_п\) при ОПН (кратность перенапряжения при ограничителе перенапряжений нелинейном) - 2.3-2.5, 2.4, 2.2, 2.2, 2.2.)Варианты ответов:
- Расчетные кратности перенапряжений
- Максимально допустимые перенапряжения
- Рабочие напряжения цепи
Решение:
Давайте проанализируем данные в таблице. * **Первая строка \(U_{ном}\), кВ:** Это номинальные напряжения электроустановок, для которых приводятся данные. * **Вторая строка \(k_п\) без ОПН:** Здесь \(k_п\) - это кратность перенапряжения. Кратность перенапряжения определяется как отношение амплитуды перенапряжения к амплитуде фазного рабочего напряжения. Значения 3.2, 3.0 и т.д. показывают, во сколько раз перенапряжение может превысить рабочее напряжение в системе без использования ОПН. * **Третья строка \(k_п\) при ОПН:** Здесь также указана кратность перенапряжения, но уже при использовании ограничителей перенапряжений нелинейных (ОПН). Видно, что значения \(k_п\) при ОПН значительно ниже, чем без них (например, 2.3-2.5 вместо 3.2 для 110 кВ). Это показывает эффективность ОПН в снижении уровня перенапряжений.Анализ вариантов ответов:
1. **"Расчетные кратности перенапряжений"** * Это утверждение точно соответствует содержанию таблицы. В таблице представлены значения \(k_п\) (кратности перенапряжений), которые, как правило, являются расчетными или нормированными значениями для различных классов напряжения, с учетом или без учета средств защиты. Эти значения используются при проектировании изоляции и выборе оборудования. 2. **"Максимально допустимые перенапряжения"** * Максимально допустимые перенапряжения - это предельные значения, которые изоляция оборудования способна выдержать без повреждения. Хотя кратности перенапряжений в таблице связаны с допустимыми уровнями, сами по себе эти числа (3.2, 2.5 и т.д.) являются *кратностями*, а не абсолютными значениями напряжения в киловольтах. Чтобы получить максимально допустимое перенапряжение в кВ, нужно умножить кратность на амплитуду фазного рабочего напряжения. Таким образом, таблица напрямую не показывает "максимально допустимые перенапряжения", а показывает *кратности*, которые используются для их определения. 3. **"Рабочие напряжения цепи"** * Рабочие напряжения цепи указаны только в первой строке (\(U_{ном}\), кВ). Основное содержание таблицы - это кратности перенапряжений, а не рабочие напряжения.Вывод:
Таблица явно содержит значения кратности перенапряжений (\(k_п\)) для различных номинальных напряжений, как без ОПН, так и с ОПН. Эти значения являются результатом расчетов и нормирования для обеспечения надежной работы электрооборудования.Окончательный ответ:
Правильный вариант ответа:**1. Расчетные кратности перенапряжений.**
