Хорошо, давайте разберем схему толкателя газораспределительного механизма ЯМЗ-238ПМ и перечислим его детали.
На схеме представлены различные виды толкателей и их элементы. Давайте рассмотрим их по порядку, ориентируясь на нумерацию.

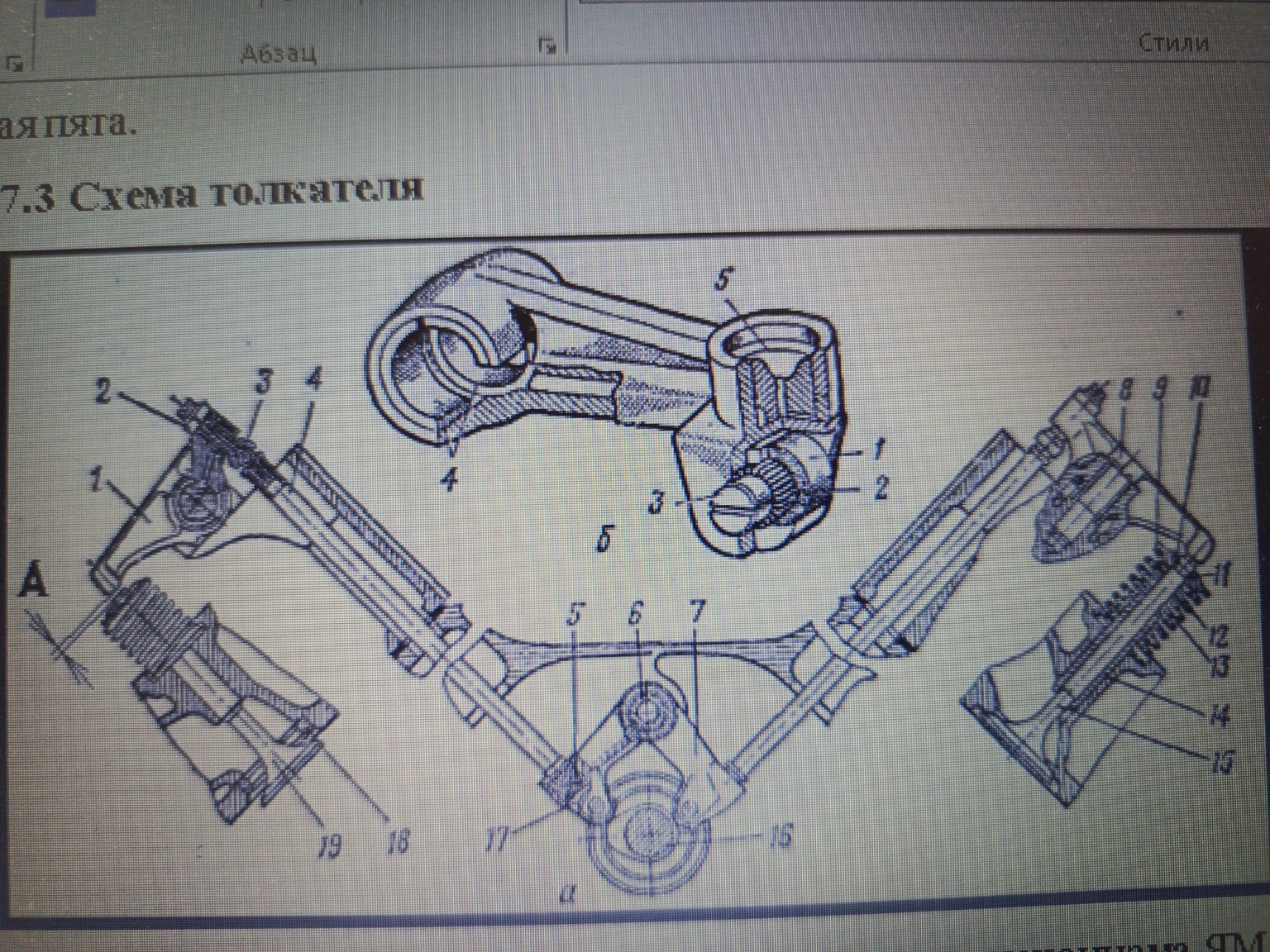

Схема толкателя
На рисунке показаны следующие детали:
Толкатель с роликом (вид А)
- Ролик толкателя
- Ось ролика
- Корпус толкателя
- Штанга толкателя
Гидротолкатель (вид Б)
- Плунжер
- Пружина плунжера
- Шариковый клапан
- Корпус гидротолкателя
- Штанга толкателя
Механизм привода клапанов (общий вид)
- Коромысло клапана
- Ось коромысел
- Регулировочный винт
- Контргайка регулировочного винта
- Штанга толкателя
- Толкатель
- Распределительный вал
- Кулачок распределительного вала
- Пружина клапана
- Тарелка пружины клапана
- Сухари клапана
- Клапан
- Направляющая втулка клапана
- Седло клапана
- Головка блока цилиндров
- Блок цилиндров
- Опора толкателя
- Регулировочный болт опоры толкателя
- Контргайка регулировочного болта
Надеюсь, это поможет вам переписать информацию в тетрадь.
