Решение задачи: Толкатель ГРМ ЯМЗ-238ПМ (детали по номерам)

Хорошо, давайте разберем схему системы и перечислим детали по номерам. На схеме показаны пути воздуха, топлива и эмульсии, что характерно для карбюратора.

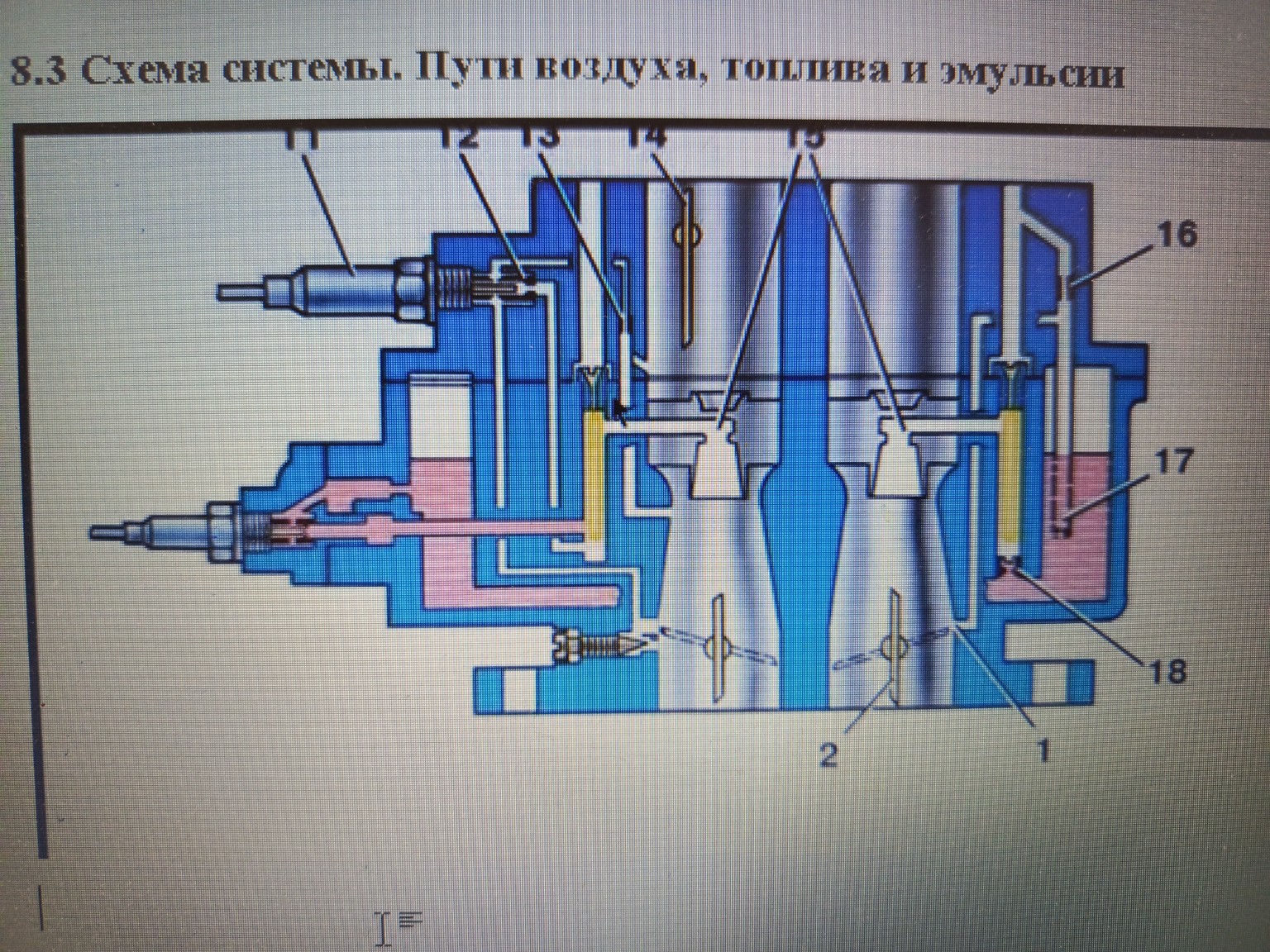

8.3 Схема системы. Пути воздуха, топлива и эмульсии

На рисунке представлены следующие детали: 1. Дроссельная заслонка первой камеры 2. Дроссельная заслонка второй камеры 3. (Номер не виден, но, вероятно, это малый диффузор первой камеры) 4. (Номер не виден, но, вероятно, это малый диффузор второй камеры) 5. (Номер не виден, но, вероятно, это большой диффузор первой камеры) 6. (Номер не виден, но, вероятно, это большой диффузор второй камеры) 7. (Номер не виден, но, вероятно, это поплавок) 8. (Номер не виден, но, вероятно, это игольчатый клапан) 9. (Номер не виден, но, вероятно, это топливный жиклер главной дозирующей системы первой камеры) 10. (Номер не виден, но, вероятно, это топливный жиклер главной дозирующей системы второй камеры) 11. Экономайзер (или ускорительный насос, или пусковое устройство) 12. Воздушный жиклер холостого хода 13. Топливный жиклер холостого хода 14. Воздушная заслонка 15. Распылитель главной дозирующей системы 16. Перепускной канал (или канал связи с атмосферой) 17. Уровень топлива в поплавковой камере 18. Топливный жиклер холостого хода (или канал подачи топлива к нему) **Пояснения к цветам:** * **Синий цвет** обычно обозначает воздух или воздушные каналы. * **Розовый цвет** обычно обозначает топливо или топливные каналы. * **Желтый цвет** обычно обозначает эмульсию (смесь воздуха и топлива) или эмульсионные каналы. Надеюсь, это поможет вам переписать информацию в тетрадь.
