Решение: На рисунке изображён конструктивный элемент формы детали...

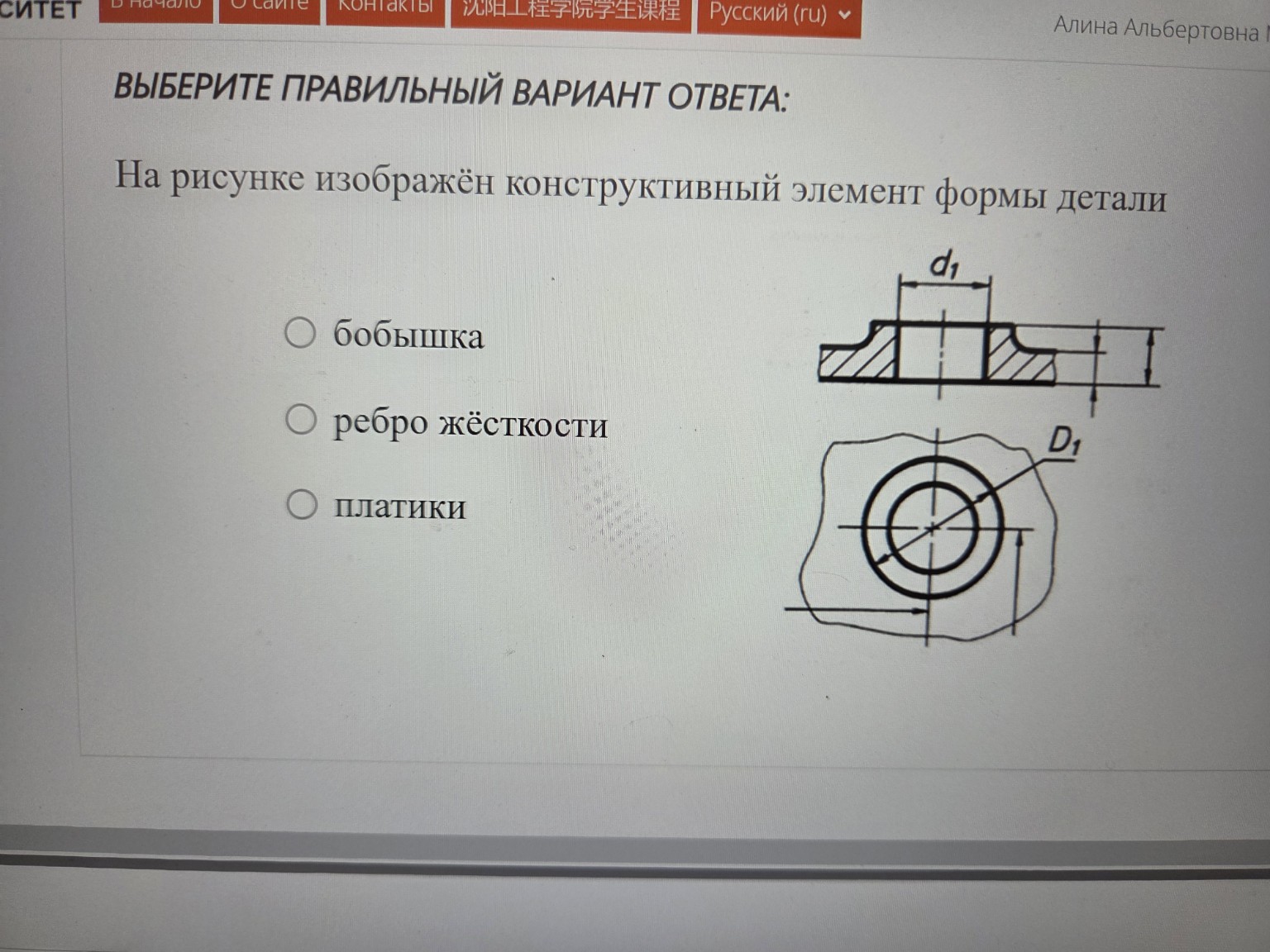

Решение задачи для записи в тетрадь: Вопрос: На рисунке изображён конструктивный элемент формы детали ... Анализ изображения: 1. На чертеже представлен выступ цилиндрической формы над основной поверхностью детали, имеющий сквозное отверстие диаметром \( d_1 \). 2. Рассмотрим предложенные варианты: - Ребро жёсткости — это тонкая стенка, служащая для усиления конструкции, на чертеже выглядит иначе. - Платики — это небольшие плоские выступы на поверхности детали, обычно служащие опорой для других деталей, они имеют малую высоту. - Бобышка — это выступающая часть детали (обычно цилиндрической формы), предназначенная для создания опорной поверхности под головку болта, гайку или для размещения отверстия. 3. Изображенный элемент полностью соответствует определению бобышки. Она возвышается над основной стенкой детали, обеспечивая необходимую длину (глубину) отверстия или ровную площадку для крепежа. Ответ: бобышка
