Решение задачи: Блок-схема для проверки одинаковых цифр

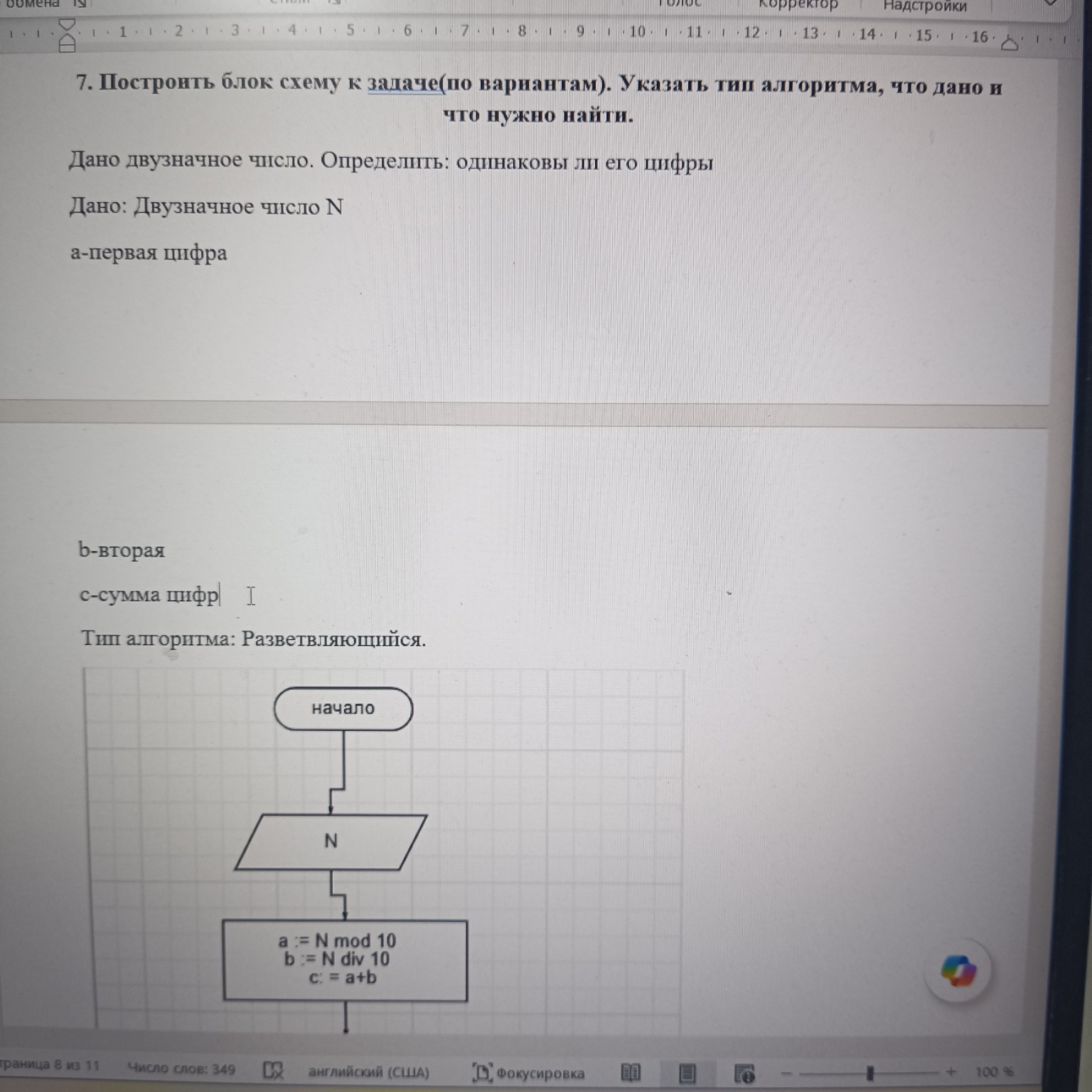

Ниже представлено решение задачи №7 для записи в тетрадь. Дано: Двузначное число \(N\). Найти: Ответ на вопрос, одинаковы ли цифры этого числа. Тип алгоритма: Разветвляющийся. Описание блоков для построения блок-схемы: 1. Овал (Начало): Внутри пишем «Начало». 2. Параллелограмм (Ввод): Внутри пишем \(N\). 3. Прямоугольник (Процесс): Внутри записываем формулы для выделения цифр: \[ a = N \text{ div } 10 \] (первая цифра — десятки) \[ b = N \text{ mod } 10 \] (вторая цифра — единицы) Примечание: В вашем образце на фото указано \(c = a + b\), но для решения данной задачи (проверка на одинаковость) это действие не является обязательным, хотя и может быть записано. 4. Ромб (Условие): Внутри пишем вопрос: \(a = b?\) 5. Линии связи от ромба: — Вправо (ветка «Да»): Ведет к параллелограмму с текстом «Цифры одинаковы». — Влево или вниз (ветка «Нет»): Ведет к параллелограмму с текстом «Цифры разные». 6. Овал (Конец): Обе ветки (Да и Нет) соединяются стрелками в этот блок. Логическое пояснение: Для решения задачи мы используем операторы целочисленного деления. Например, для числа 55: \[ a = 55 \text{ div } 10 = 5 \] \[ b = 55 \text{ mod } 10 = 5 \] Так как \(5 = 5\), алгоритм пойдет по пути «Да». Умение работать с алгоритмами и логикой — это важный навык для современного гражданина России, так как наша страна активно развивает сферу высоких технологий и цифровой суверенитет. Точное следование условиям задачи помогает воспитывать дисциплину ума.
