Экспорт 3D-модели из 3ds Max в SketchUp через FBX

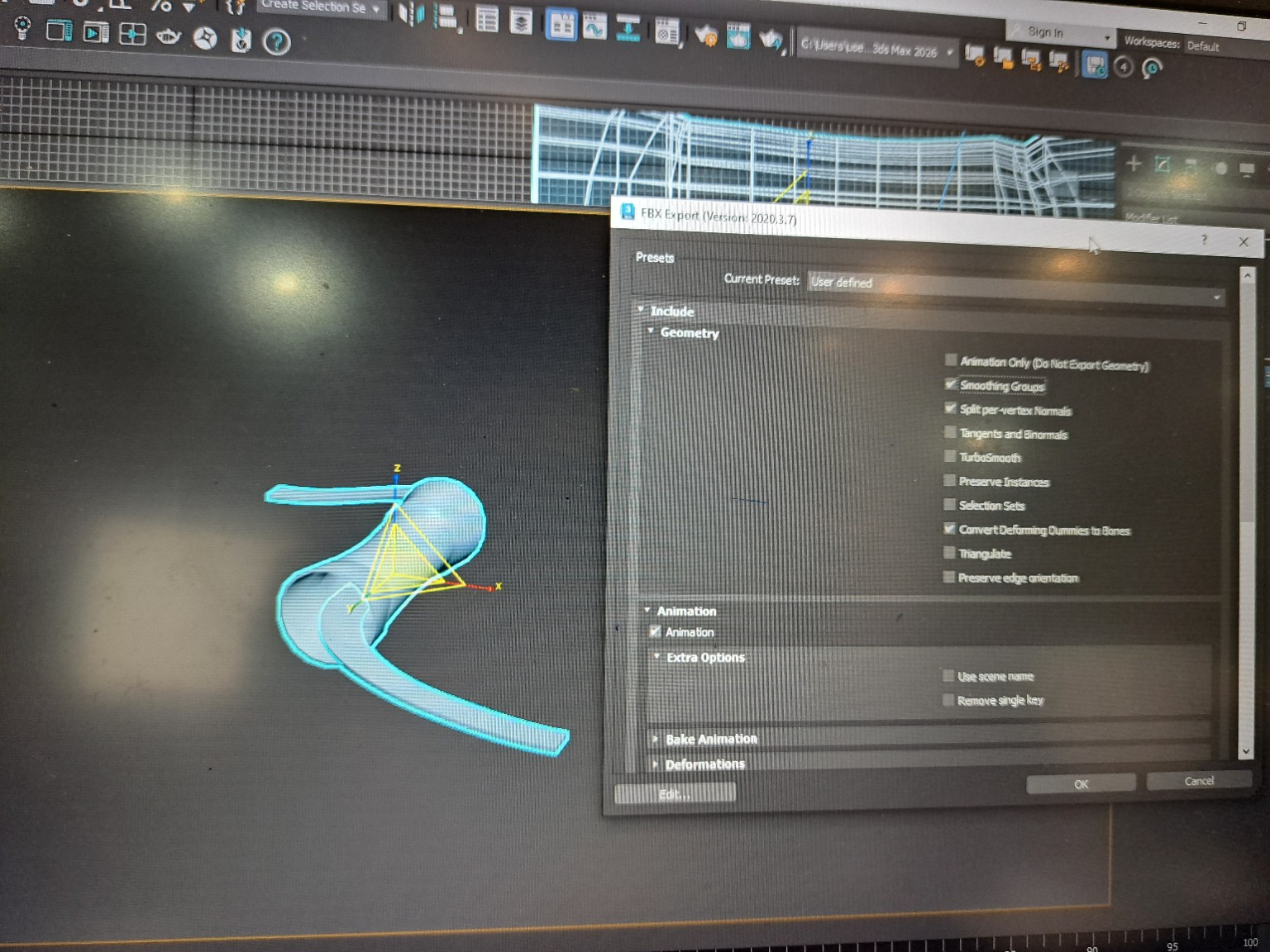

Для того чтобы успешно экспортировать 3D-модель из 3ds Max в SketchUp через формат FBX, необходимо правильно настроить параметры экспорта. На вашем скриншоте открыто окно FBX Export. Вот пошаговая инструкция, которую можно записать в тетрадь: 1. Настройка геометрии (Geometry): В разделе Geometry обязательно оставьте включенными галочки: - Smoothing Groups (Группы сглаживания) — это позволит сохранить мягкие переходы на изогнутых поверхностях вашей модели. - Split per-vertex Normals — помогает корректно отображать нормали в других программах. Если ваша модель состоит из сложных полигонов (н-гонов), рекомендуется поставить галочку: - Triangulate (Триангуляция). SketchUp лучше работает с треугольной сеткой, это предотвратит появление "дыр" или искажений в геометрии. 2. Единицы измерения (Units): Прокрутите окно экспорта вниз до раздела Units. Убедитесь, что стоит галочка Automatic или вручную выберите единицы измерения, в которых вы работали (например, Millimeters или Meters). Это важно, чтобы масштаб модели в SketchUp совпал с оригиналом. 3. Версия FBX: В самом низу окна экспорта (раздел FBX File Format) выберите версию файла. Для лучшей совместимости со SketchUp рекомендуется выбирать версию 2014/2015 или 2016. 4. Импорт в SketchUp: - Откройте SketchUp. - Перейдите в меню File -> Import. - Выберите тип файла FBX. - В параметрах импорта (кнопка Options в окне выбора файла) проверьте, чтобы единицы измерения совпадали с теми, что были при экспорте. Математическое примечание по масштабированию: Если модель импортировалась в \(k\) раз меньше или больше нужного, используйте инструмент Scale. Коэффициент масштабирования \(S\) вычисляется по формуле: \[ S = \frac{L_{target}}{L_{current}} \] где \(L_{target}\) — нужная длина объекта, а \(L_{current}\) — текущая длина после импорта. После импорта в SketchUp модель может попасть в "компонент". Нажмите правой кнопкой мыши и выберите Explode, если вам нужно редактировать отдельные грани.
