Ошибка Turned Edges при экспорте FBX в SketchUp: Решение

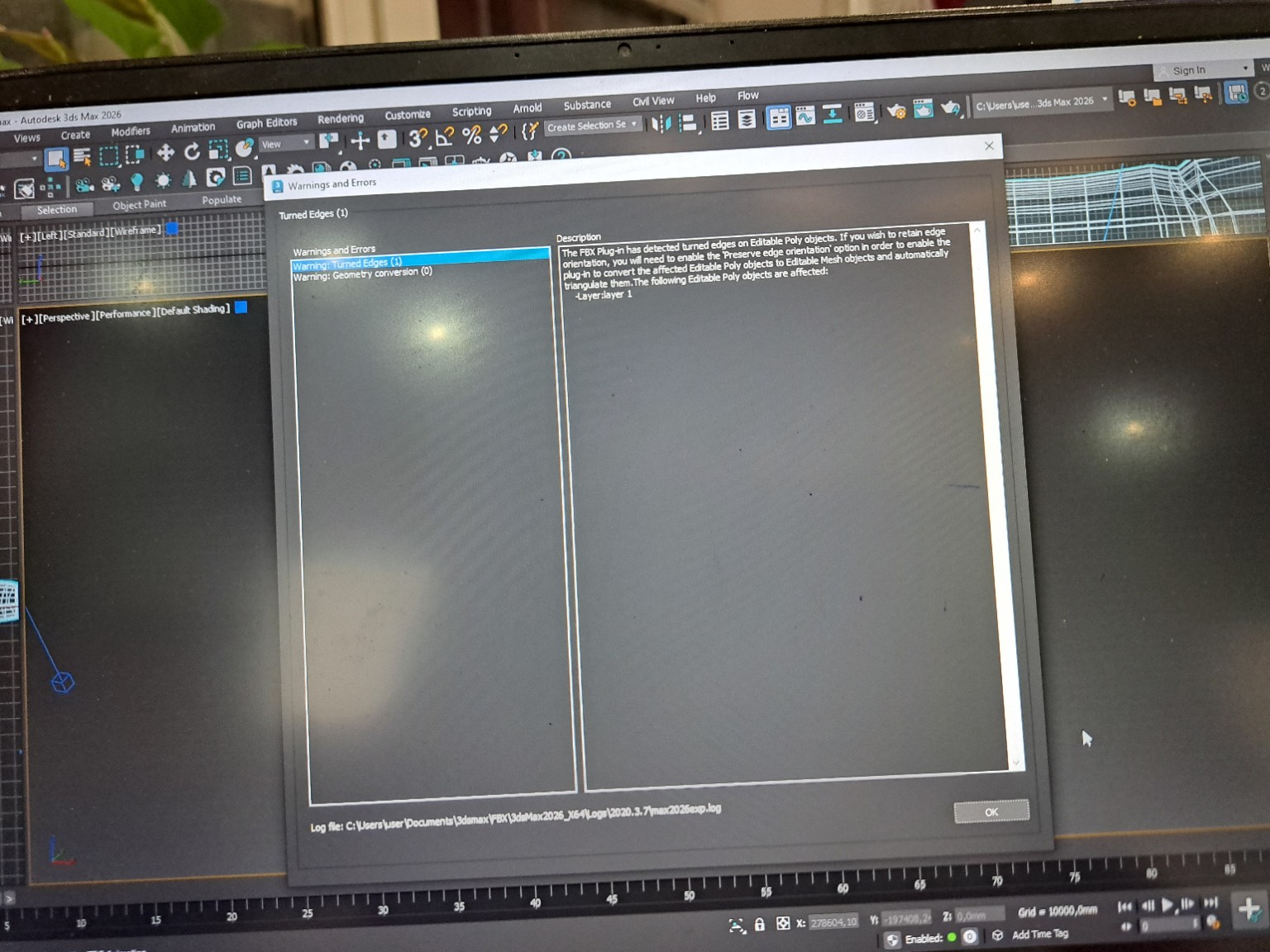

На скриншоте показано окно с предупреждением (Warning), которое часто возникает при экспорте из 3ds Max. Это не критическая ошибка, а информационное сообщение. Вот как это можно записать в тетрадь и что нужно сделать: 1. Суть предупреждения (Turned Edges): Программа сообщает, что в объекте типа Editable Poly есть «развернутые ребра» (turned edges). Это внутренние невидимые линии, которые делят полигон на треугольники. FBX-плагин предупреждает, что при экспорте геометрия может быть автоматически триангулирована для сохранения формы. 2. Как поступить: В большинстве случаев это предупреждение можно просто проигнорировать, нажав кнопку OK. Файл все равно будет создан, и SketchUp сможет его открыть. 3. Как исправить (если в SketchUp модель выглядит «битой»): Если после импорта вы заметили искажения, вернитесь в окно экспорта FBX в 3ds Max и выполните одно из действий: - Включите галочку Preserve edge orientation (Сохранить ориентацию ребер) в разделе Geometry. - Или включите галочку Triangulate (Триангуляция). Это принудительно разобьет все полигоны на треугольники, что является самым надежным способом передачи геометрии между разными программами. Математическое представление полигона: Любой сложный полигон с количеством вершин \(n > 3\) при рендеринге или экспорте представляется как совокупность треугольников. Количество треугольников \(T\) в выпуклом полигоне вычисляется по формуле: \[ T = n - 2 \] где \(n\) — количество вершин полигона. Предупреждение лишь говорит о том, как именно эти треугольники будут сформированы. Вывод: Нажимайте OK и пробуйте импортировать полученный файл в SketchUp. Если визуально модель в порядке — значит, задача решена.
