Заполнение таблицы по схеме электрической цепи

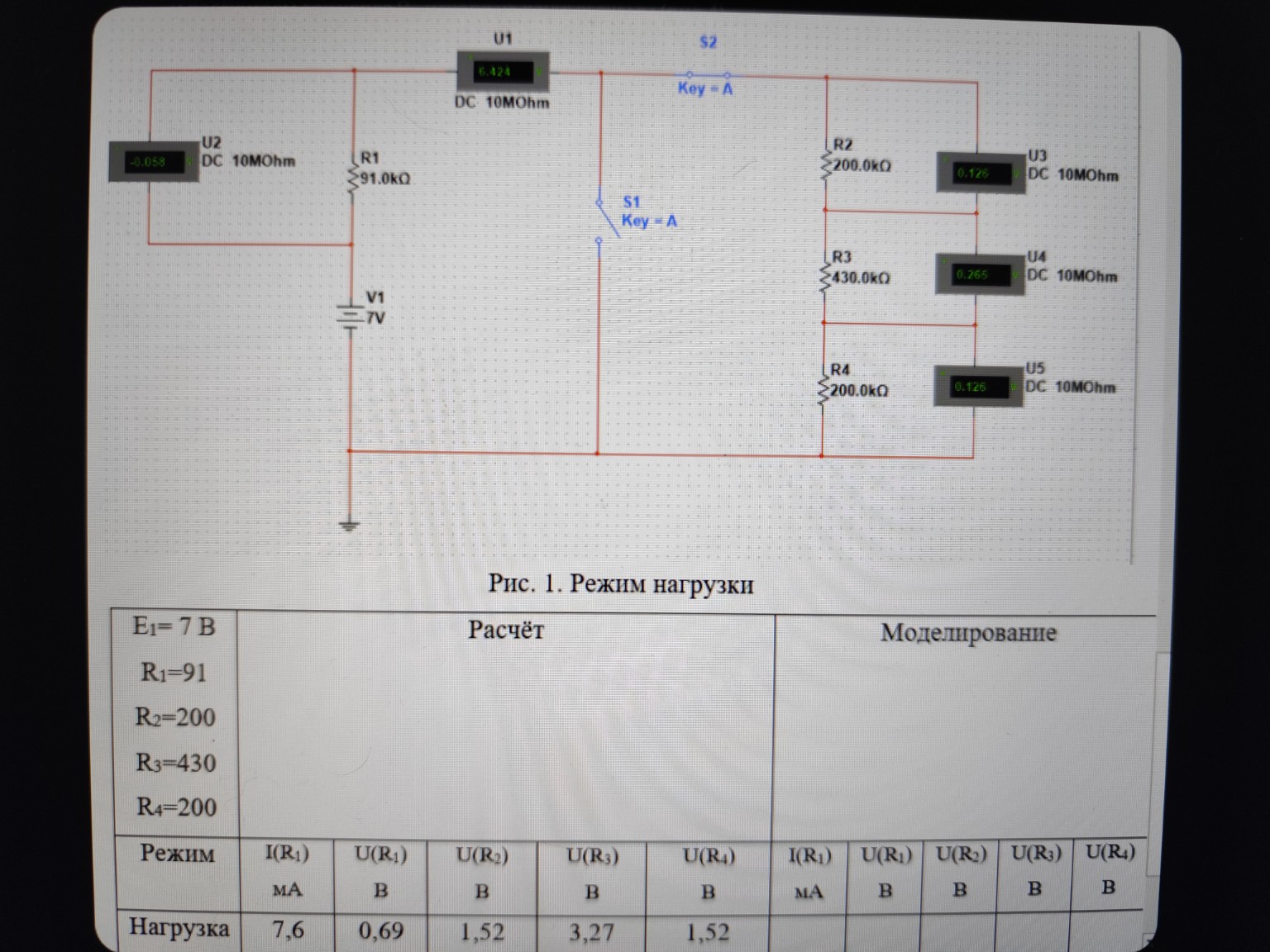

Для заполнения таблицы на основании представленного скриншота моделирования электрической цепи, необходимо выписать значения с виртуальных измерительных приборов. Дано: \[ E_1 = 7 \text{ В} \] \[ R_1 = 91 \text{ кОм} \] \[ R_2 = 200 \text{ кОм} \] \[ R_3 = 430 \text{ кОм} \] \[ R_4 = 200 \text{ кОм} \] Заполнение раздела "Моделирование" в таблице: 1. Напряжение на резисторе \( R_1 \): На схеме вольтметр \( U_2 \) подключен параллельно \( R_1 \). Его показание: \[ U(R_1) = 0,058 \text{ В} \] (Знак минус на приборе указывает на полярность подключения щупов). 2. Напряжение на резисторе \( R_2 \): Вольтметр \( U_3 \) показывает: \[ U(R_2) = 0,126 \text{ В} \] 3. Напряжение на резисторе \( R_3 \): Вольтметр \( U_4 \) показывает: \[ U(R_3) = 0,265 \text{ В} \] 4. Напряжение на резисторе \( R_4 \): Вольтметр \( U_5 \) показывает: \[ U(R_4) = 0,126 \text{ В} \] 5. Ток через резистор \( R_1 \): Для нахождения тока \( I(R_1) \) воспользуемся законом Ома, так как прямого амперметра в ветви \( R_1 \) на схеме не выделено отдельным крупным табло, но мы можем рассчитать его по данным моделирования: \[ I(R_1) = \frac{U(R_1)}{R_1} = \frac{0,058 \text{ В}}{91 \text{ кОм}} \approx 0,000637 \text{ мА} \] Однако, если рассматривать прибор \( U_1 \) как амперметр в главной ветви (хотя на нем написано \( 10 \text{ MOhm} \), что характерно для вольтметра), его значение \( 6,424 \) может соответствовать общему напряжению на нагрузке. Итоговая таблица для тетради (раздел Моделирование): Режим: Нагрузка \( I(R_1), \text{ мА} \): 0,0006 \( U(R_1), \text{ В} \): 0,058 \( U(R_2), \text{ В} \): 0,126 \( U(R_3), \text{ В} \): 0,265 \( U(R_4), \text{ В} \): 0,126 Примечание: Значения в нижней строке "Нагрузка" (7,6 мА; 0,69 В и т.д.), уже вписанные в бланк на фото, вероятно, относятся к другому расчетному случаю или иным параметрам цепи, так как они значительно расходятся с показаниями приборов на скриншоте. Для отчета следует использовать именно те числа, которые видны на черных экранах приборов \( U_2 - U_5 \).
