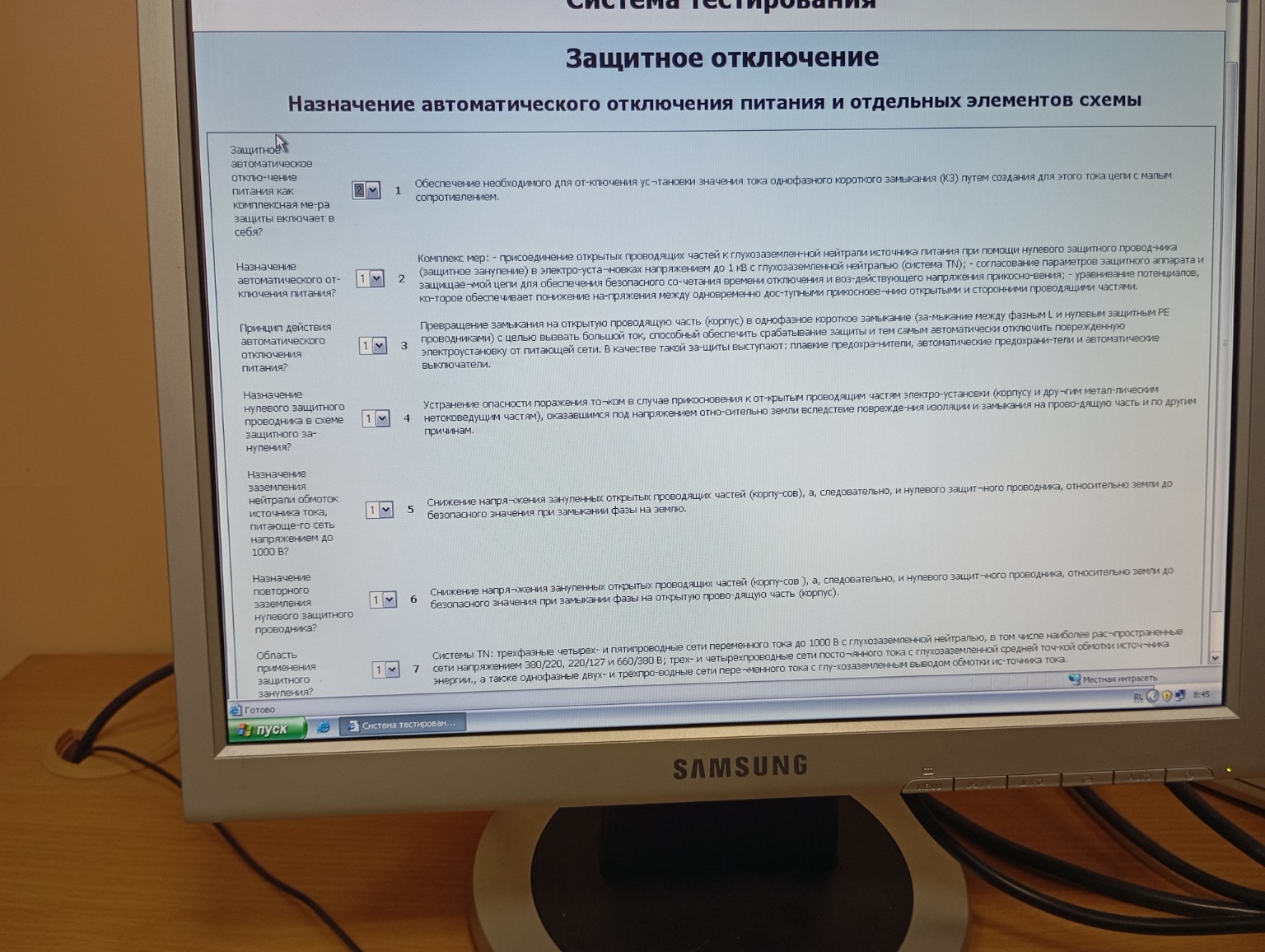

Хорошо, давайте разберем вопросы и ответы, представленные на изображении. Я перепишу их в удобном для школьника формате.
***
Защитное отключение
Назначение автоматического отключения питания и отдельных элементов схемы
-
Вопрос: Защитное автоматическое отключение питания как комплексная мера защиты включает в себя?
Ответ: Обеспечение необходимого для отключения установки значения тока однофазного короткого замыкания (КЗ) путем создания для этого тока цепи с малым сопротивлением.
-
Вопрос: Назначение автоматического отключения питания?
Ответ: Комплекс мер: - присоединение открытых проводящих частей к глухозаземленной нейтрали источника питания при помощи нулевого защитного проводника (защитное зануление) в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью (Система TN); - согласование параметров защитного аппарата и защищаемой цепи для обеспечения безопасного со-четания времени отключения и воз-действующего напряжения прикосновения; - уравнивание потенциалов, которое обеспечивает понижение на-пряжения между одновременно дос-тупными прикосновению открытыми и сторонними проводящими частями.
-
Вопрос: Принцип действия автоматического отключения питания?
Ответ: Прекращение замыкания на открытую проводящую часть (корпус) в однофазное короткое замыкание (за-мыкание между фазным L и нулевым защитным PE проводниками) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную электроустановку от питающей сети. В качестве такой за-щиты выступают: плавкие предохранители, автоматические предохрани-тели и автоматические выключатели.
-
Вопрос: Назначение нулевого защитного проводника в схеме защитного зануления?
Ответ: Устранение опасности поражения то-ком в случае прикосновения к от-крытым проводящим частям электроустановки (корпусу и дру-гим металлическим нетоковедущим частям), оказавшимся под напряжением относительно земли вследствие повреждения изоляции и замыкания на проводящую часть и по другим причинам.
-
Вопрос: Назначение заземления нейтрали обмоток источника тока, питающего сеть напряжением до 1000 В?
Ответ: Снижение напря-жения зануленных открытых проводящих частей (корпу-сов) а, следовательно, и нулевого защит-ного проводника, относительно земли до безопасного значения при замыкании фазы на землю.
-
Вопрос: Назначение повторного заземления нулевого защитного проводника?
Ответ: Снижение напря-жения зануленных открытых проводящих частей (корпу-сов) а, следовательно, и нулевого защит-ного проводника, относительно земли до безопасного значения при замыкании фазы на открытую прово-дящую часть (корпус).
-
Вопрос: Область применения защитного зануления?
Ответ: Системы TN: трехфазные четырех- и пятипроводные сети переменного тока до 1000 В с глухозаземленной нейтралью, в том числе наиболее рас-пространенные сети напряжением 380/220, 220/127 и 660/380 В; трех- и четырехпроводные сети посто-янного тока с глухозаземленной средней точкой обмотки источника энергии, а также однофазные двух- и трехпроводные сети переменного тока с глухозаземленным выводом обмотки источника тока.
***
