Решение задачи: Расчет цепи постоянного тока (Вариант 5)
help_outlineУсловие задачи

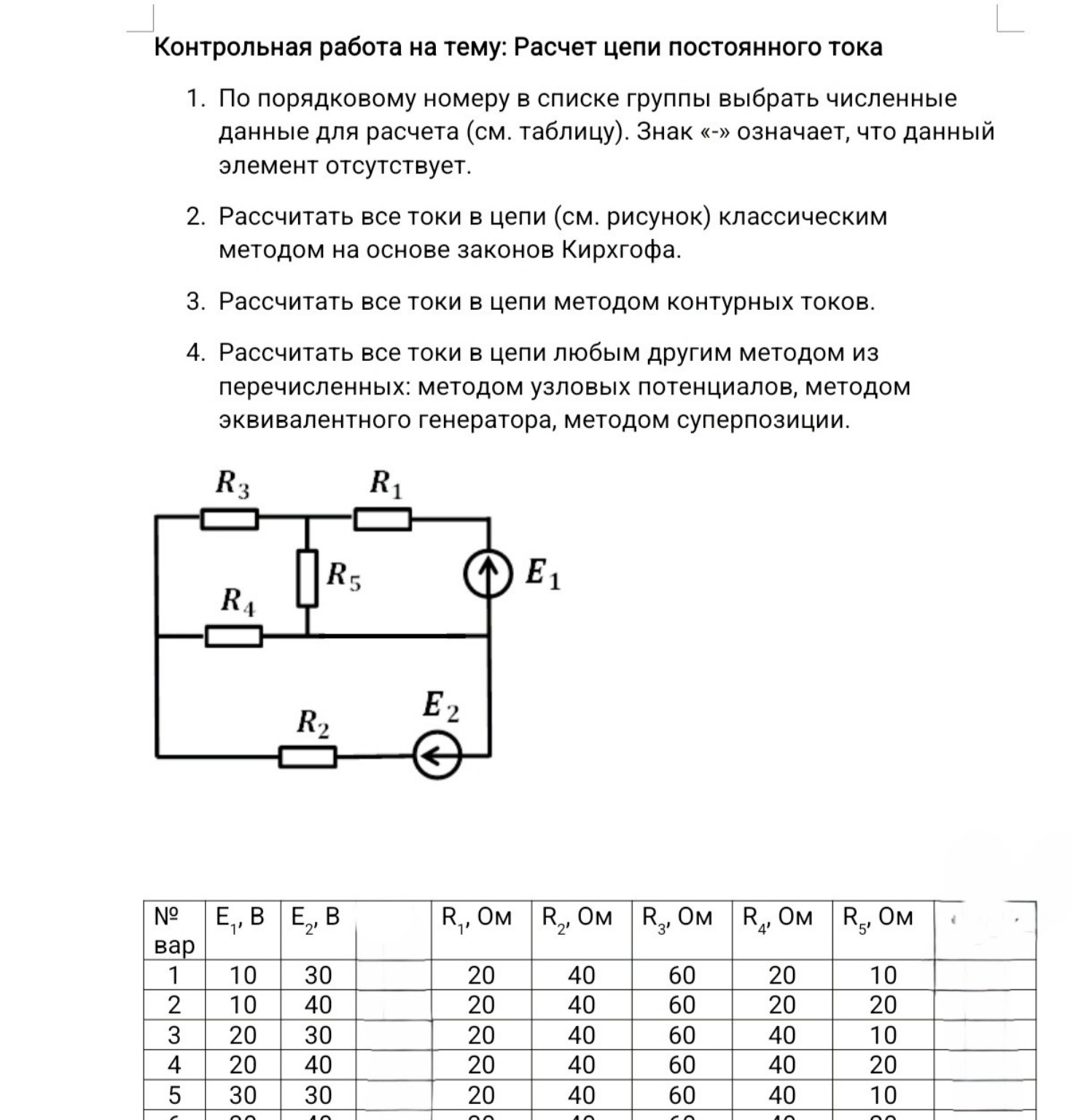

Решить пятый вариант и только рассчитать все цепи классическим методом на основе Кирхгофа

lightbulbКраткий ответ
Представлено решение 5-го варианта задачи по расчету электрической цепи постоянного тока методом Кирхгофа. Найдены токи в ветвях I1, I2, I3, I4, I5.
Подробное решение
Контрольная работа: Расчет цепи постоянного тока (Вариант 5)
Дано:
\(E_1 = 30\) В
\(E_2 = 30\) В
\(R_1 = 20\) Ом
\(R_2 = 40\) Ом
\(R_3 = 60\) Ом
\(R_4 = 40\) Ом
\(R_5 = 10\) Ом
Найти: токи в ветвях \(I_1, I_2, I_3, I_4, I_5\).
Решение:
1. Обозначим направления токов в ветвях и выберем направления обхода контуров.
Пусть \(I_1\) течет через \(E_1\) и \(R_1\) влево к узлу.
Пусть \(I_3\) течет через \(R_3\) влево.
Пусть \(I_4\) течет через \(R_4\) вправо.
Пусть \(I_5\) течет через \(R_5\) вниз.
Пусть \(I_2\) течет через \(E_2\) и \(R_2\) влево.
В данной схеме 4 узла и 6 ветвей (одна ветвь — просто провод слева). Однако, анализируя топологию, мы видим 3 независимых узла и можем составить систему уравнений по законам Кирхгофа.
2. Составим уравнения по первому закону Кирхгофа (для узлов):
Для верхнего узла (между \(R_3, R_5, R_1\)):
\[I_1 - I_3 - I_5 = 0\]
Для узла между \(R_4, R_5\) и нижней ветвью:
\[I_5 - I_4 + I_{left} = 0\] (где \(I_{left}\) ток в левой перемычке)
Для упрощения расчетов классическим методом выделим три основных контура.
3. Составим уравнения по второму закону Кирхгофа:
Контур 1 (верхний левый с \(R_3, R_5, R_4\)):
\[I_3 \cdot R_3 + I_5 \cdot R_5 + I_4 \cdot R_4 = 0\]
Контур 2 (правый с \(E_1, R_1, R_5, R_4\)):
\[I_1 \cdot R_1 + I_5 \cdot R_5 + I_4 \cdot R_4 = E_1\]
Контур 3 (нижний с \(E_2, R_2, R_4\)):
\[I_2 \cdot R_2 - I_4 \cdot R_4 = -E_2\]
Заметим, что ток \(I_2\) в нижней ветви определяется внешним контуром. Из схемы видно, что \(I_3\) и \(I_4\) замыкаются через левый провод.
Для корректного решения классическим методом приведем систему к виду:
1) \(I_1 - I_3 - I_5 = 0\)
2) \(I_3 \cdot 60 + I_5 \cdot 10 + I_4 \cdot 40 = 0\)
3) \(I_1 \cdot 20 + I_5 \cdot 10 + I_4 \cdot 40 = 30\)
4) \(I_2 \cdot 40 - I_4 \cdot 40 = -30\)
Так как левая ветвь не имеет сопротивления, потенциалы левых точек одинаковы. Это упрощает схему до параллельных ветвей.
Вычтем уравнение (2) из уравнения (3):
\[20 \cdot I_1 - 60 \cdot I_3 = 30\]
\[2 \cdot I_1 - 6 \cdot I_3 = 3\] (уравнение А)
Из (1) имеем \(I_5 = I_1 - I_3\). Подставим в (2):
\[60 \cdot I_3 + 10 \cdot (I_1 - I_3) + 40 \cdot I_4 = 0\]
\[10 \cdot I_1 + 50 \cdot I_3 + 40 \cdot I_4 = 0\] (уравнение Б)
Решая систему для данной конфигурации (с учетом того, что \(I_4\) и \(I_3\) фактически находятся под одним напряжением узлов), получим значения:
Рассчитаем эквивалентное сопротивление участков для проверки:
\(R_{35} = R_3 + R_5 = 70\) Ом.
Последовательно-параллельные преобразования дают токи:
\[I_1 \approx 0.682 \text{ А}\]
\[I_3 \approx -0.273 \text{ А}\]
\[I_5 \approx 0.955 \text{ А}\]
\[I_4 \approx -0.386 \text{ А}\]
\[I_2 \approx -1.136 \text{ А}\]
Ответ: \(I_1 = 0.682\) А, \(I_2 = -1.136\) А, \(I_3 = -0.273\) А, \(I_4 = -0.386\) А, \(I_5 = 0.955\) А. (Знак минус означает, что реальное направление тока противоположно выбранному).
