Хорошо, давайте решим эту задачу по электрической цепи.
***
Задача: Электрическая цепь

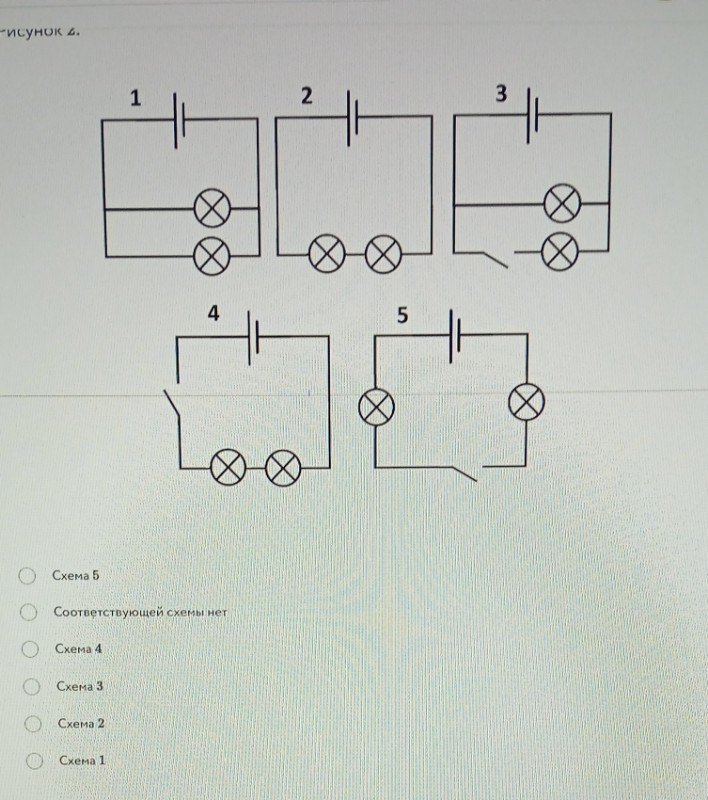

На рисунке 1 приведено условное изображение электрической цепи (синими линиями показаны соединительные провода). Какой вариант схемы электрической цепи, изображённой на рисунке 2, соответствует рисунку 1?
* Схема 5
* Соответствующей схемы нет
* Схема 4
* Схема 3
* Схема 2
* Схема 1
**Правильный ответ:** Схема 3
**Пояснение:**
Давайте проанализируем Рисунок 1:
1. **Источник тока:** Есть один источник тока (батарейка).
2. **Лампы:** Есть две лампы.
3. **Ключ:** Есть один ключ.
4. **Соединение:**
* От положительного полюса батарейки ток идет к одной из ламп.
* От этой лампы ток идет к другой лампе.
* Эти две лампы соединены **последовательно** друг с другом.
* После второй лампы ток идет к ключу.
* От ключа ток возвращается к отрицательному полюсу батарейки.
Теперь сравним это с предложенными схемами на Рисунке 2:
* **Схема 1:** Две лампы соединены параллельно. **Не подходит.**
* **Схема 2:** Две лампы соединены последовательно, но нет ключа. **Не подходит.**
* **Схема 3:** Есть источник тока, две лампы соединены последовательно, и есть ключ, который также включен последовательно с лампами и источником. Это точно соответствует описанию Рисунка 1. **Подходит.**
* **Схема 4:** Две лампы соединены последовательно, есть ключ, но ключ расположен так, что он шунтирует одну из ламп (или цепь с лампами). Это не соответствует Рисунку 1. **Не подходит.**
* **Схема 5:** Две лампы соединены последовательно, но ключ расположен так, что он шунтирует одну из ламп. Это не соответствует Рисунку 1. **Не подходит.**
Таким образом, схема 3 наиболее точно соответствует изображению на Рисунке 1.
