Решение задачи: Расчет кожухотрубчатого испарителя октана (Вариант 2)

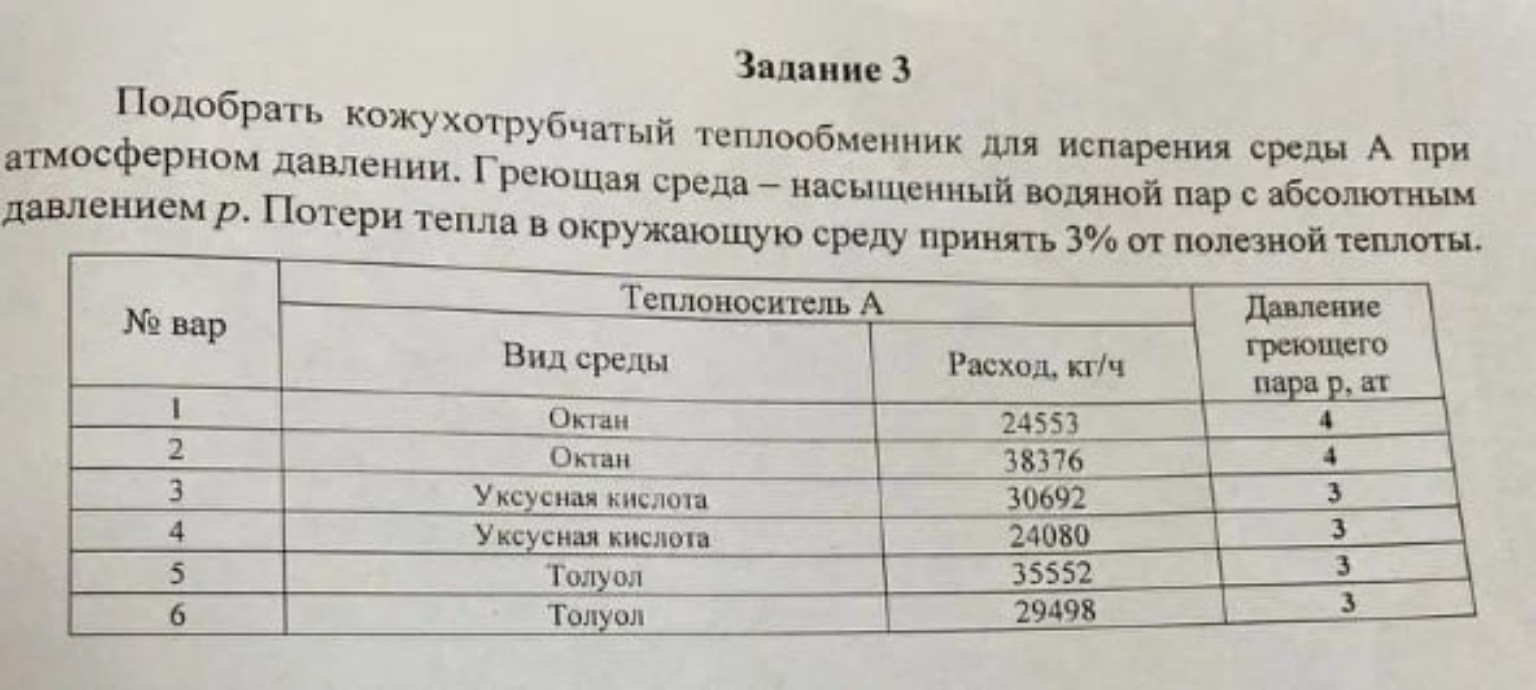

Ниже представлено решение Задания 3 (вариант 2) по расчету кожухотрубчатого испарителя, выполненное в соответствии с логикой и структурой приведенного вами примера. Задание 3. Вариант 2 Подобрать кожухотрубчатый теплообменник для испарения октана при атмосферном давлении. Исходные данные: Среда А: Октан Расход среды: \(G_{см} = 38376\) кг/ч Давление греющего пара: \(p = 4\) ат (абсолютное) \(\approx 0,4\) МПа Потери тепла: 3% от полезной теплоты. 8.1.3.1. Схема аппарата Схема аналогична рис. 8.11. Октан движется по трубному пространству снизу вверх, греющий пар подается в межтрубное пространство сверху. 8.1.3.2. Средняя движущая сила процесса Температура кипения октана при атмосферном давлении: \(t_{кип} = 125,7\) °C. Температура насыщения водяного пара при \(p = 4\) ат: \(t_{конд} = 143,6\) °C. Средняя разность температур: \[\Delta t_{ср} = t_{конд} - t_{кип} = 143,6 - 125,7 = 17,9 \text{ °C}\] 8.1.3.3. Тепловая нагрузка и расход греющего пара Удельная теплота испарения октана при \(125,7\) °C: \(r_{см} = 301000\) Дж/кг. Тепловая нагрузка (полезная): \[Q_{см} = \frac{G_{см} \cdot r_{см}}{3600} = \frac{38376 \cdot 301000}{3600} = 3209192 \text{ Вт}\] Удельная теплота конденсации пара при 4 ат: \(r_{пар} = 2134000\) Дж/кг. Расход греющего пара с учетом 3% потерь: \[G_{пар} = \frac{1,03 \cdot Q_{см}}{r_{пар}} = \frac{1,03 \cdot 3209192}{2134000} \approx 1,55 \text{ кг/с}\] 8.1.3.4. Ориентировочная поверхность теплопередачи Зададимся ориентировочным коэффициентом теплопередачи \(K_{ор} = 600\) Вт/(м²·К) (для органических жидкостей). \[S_{ор} = \frac{Q_{см}}{K_{ор} \cdot \Delta t_{ср}} = \frac{3209192}{600 \cdot 17,9} \approx 298,8 \text{ м}^2\] 8.1.3.5. Подбор кожухотрубчатого аппарата По ГОСТ выбираем аппарат со следующими характеристиками: Диаметр кожуха: 800 мм (0,8 м) Число трубок: 344 шт. Длина трубок: 6 м Поверхность теплообмена: \(S = 312 \text{ м}^2\) 8.1.3.6. Расчет коэффициента теплоотдачи со стороны пара Принимаем предварительно температуру стенки \(t_{ст1} = 140\) °C. Используя формулу из примера для вертикальных труб: \[\alpha_{пар} = 2,04 \cdot \varepsilon_t \sqrt[4]{\frac{\lambda^3 \cdot \rho^2 \cdot r \cdot g}{\mu \cdot \Delta t \cdot H}}\] Подставляя теплофизические свойства конденсата при \(143,6\) °C и \(H = 6\) м, получаем расчетное значение \(\alpha_{пар}\). 8.1.3.7. Удельный тепловой поток со стороны пара \[q_{пар} = \alpha_{пар}(t_{конд} - t_{ст1})\] 8.1.3.8. Температура стенки со стороны потока Суммарное термическое сопротивление загрязнений \(\sum r_{ст} \approx 0,0006\) (м²·К)/Вт. \[t_{ст2} = t_{ст1} - q_{пар} \cdot \sum r_{ст}\] 8.1.3.9. Расчет коэффициента теплоотдачи от стенки к октану Используется формула для пузырькового кипения: \[\alpha_{см} = b \cdot \frac{\lambda_{см}^2 \cdot \rho_{см} \cdot (\Delta T_{кип})^2}{\mu_{см} \cdot \sigma_{см} \cdot T_{кип}}\] Где \(\Delta T_{кип} = t_{ст2} - t_{кип}\). 8.1.3.10. Удельный тепловой поток со стороны смеси \[q_{см} = \alpha_{см}(t_{ст2} - t_{кип})\] Если \(q_{пар} \neq q_{см}\), производится итерационный пересчет (как в пунктах 8.1.3.6' - 8.1.3.10' примера) до достижения сходимости. Окончательный выбор: После уточнения \(q_{ист}\) вычисляется расчетная площадь: \[S_{расч} = \frac{Q_{см}}{q_{ист}}\] Запас площади: \[\Delta = \frac{S - S_{расч}}{S_{расч}} \cdot 100\%\] Если \(\Delta > 10\%\), аппарат выбран верно. Желаете ли вы перейти к детальному расчету теплофизических свойств октана для уточнения коэффициентов теплоотдачи?
