Решение задачи 3: Диаграмма состояния Fe-Fe3C (0.3% C)
calendar_today
schedule
2 мин. чтения
visibility1 просмотр
help_outline
Условие задачи
С ответом Ответ на последние вопрос Ответ на последнию задачу Краткий ответ
Нажмите для увеличения
lightbulb
Краткий ответ
Краткий ответ на задачу 3 включает диаграмму состояния железо-цементит, описание структурных составляющих и построение кривой охлаждения для сплава с 0.3% углерода. Структура сплава при комнатной температуре - феррит и перлит, сплав называется доэвтектоидной сталью.
check_circle
Подробное решение
Хорошо, вот краткий ответ на задачу 3, оформленный для переписывания в тетрадь.
---
Краткий ответ на задачу 3:

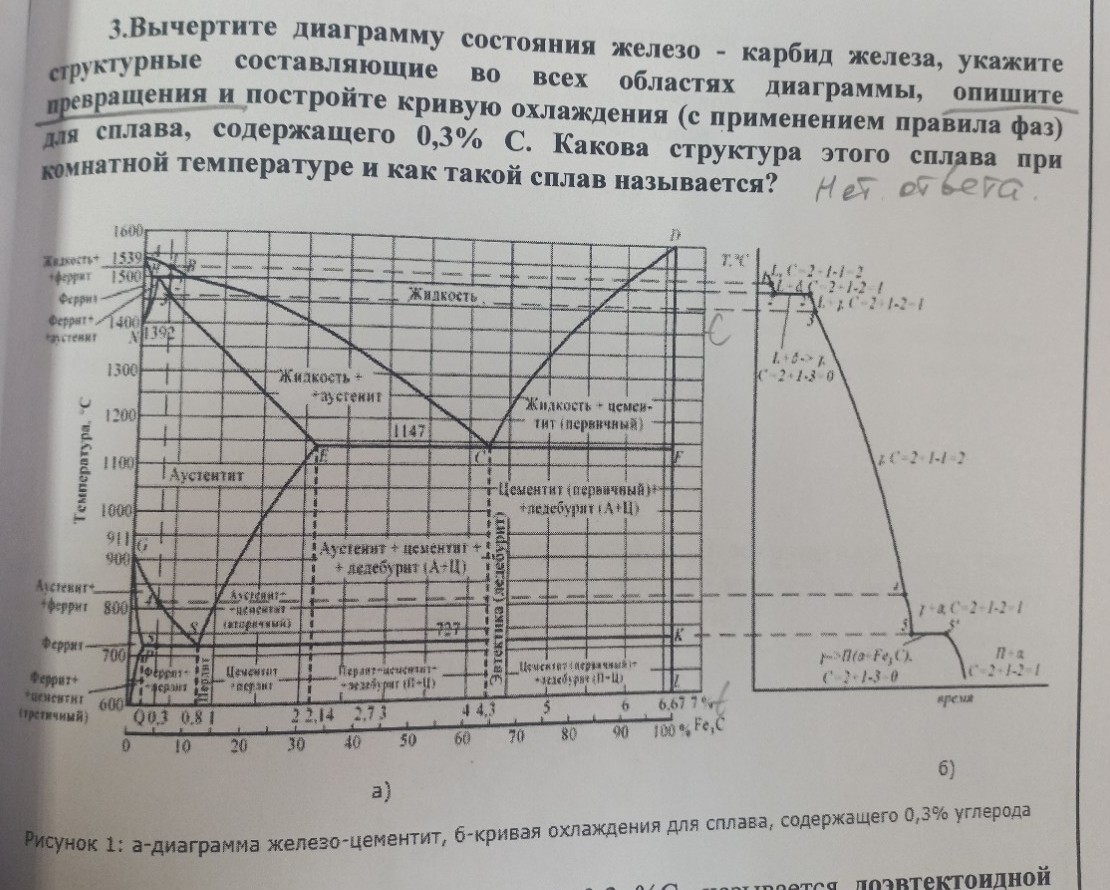

3. Вычертите диаграмму состояния железо - карбид железа, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения (с применением правила фаз) для сплава, содержащего 0,3% С. Какова структура этого сплава при комнатной температуре и как такой сплав называется?
1. Диаграмма состояния железо-цементит (Fe-Fe3C)
* (Здесь необходимо перерисовать диаграмму состояния железо-цементит, представленную на рисунке 1а).
* **Основные структурные составляющие по областям:**
* **Жидкая фаза (Ж):** Расплав.
* **Ж + \(\gamma\)-Аустенит:** Жидкость и кристаллы аустенита.
* **\(\gamma\)-Аустенит:** Твердый раствор углерода в \(\gamma\)-железе.
* **Ж + Цементит (Fe3C):** Жидкость и кристаллы первичного цементита.
* **\(\gamma\)-Аустенит + Цементит (Fe3C):** Аустенит и первичный цементит.
* **Ледебурит (Л):** Эвтектика (\(\gamma\) + \(Fe_3C\)).
* **\(\gamma\)-Аустенит + Ледебурит (Л):** Аустенит и ледебурит.
* **\(\alpha\)-Феррит:** Твердый раствор углерода в \(\alpha\)-железе.
* **\(\alpha\)-Феррит + \(\gamma\)-Аустенит:** Феррит и аустенит.
* **\(\alpha\)-Феррит + Перлит (П):** Феррит и перлит.
* **Перлит (П):** Эвтектоид (\(\alpha\) + \(Fe_3C\)).
* **Перлит (П) + Цементит (Fe3C):** Перлит и вторичный цементит.
* **Ледебурит (Л) + Цементит (Fe3C):** Ледебурит (с распавшимся аустенитом на перлит) и цементит.
2. Превращения и кривая охлаждения для сплава 0,3% С
* (Здесь необходимо перерисовать кривую охлаждения, представленную на рисунке 1б, для сплава с 0,3% углерода).
* **Этапы охлаждения:**
1. **Жидкая фаза (Ж):** Охлаждение расплава.
2. **Ж + \(\gamma\)-Аустенит:** Начало кристаллизации аустенита.
3. **\(\gamma\)-Аустенит:** Охлаждение полностью аустенитного сплава.
4. **\(\gamma\)-Аустенит + \(\alpha\)-Феррит:** Начало выделения феррита из аустенита.
5. **\(\alpha\)-Феррит + Перлит (П):** При 727 °C оставшийся аустенит превращается в перлит (эвтектоидное превращение). На кривой охлаждения – горизонтальный участок.
6. **\(\alpha\)-Феррит + Перлит (П):** Охлаждение до комнатной температуры.
3. Структура при комнатной температуре и название сплава
