Чертежи колонн КП I-10 и КП I-39: решение задачи

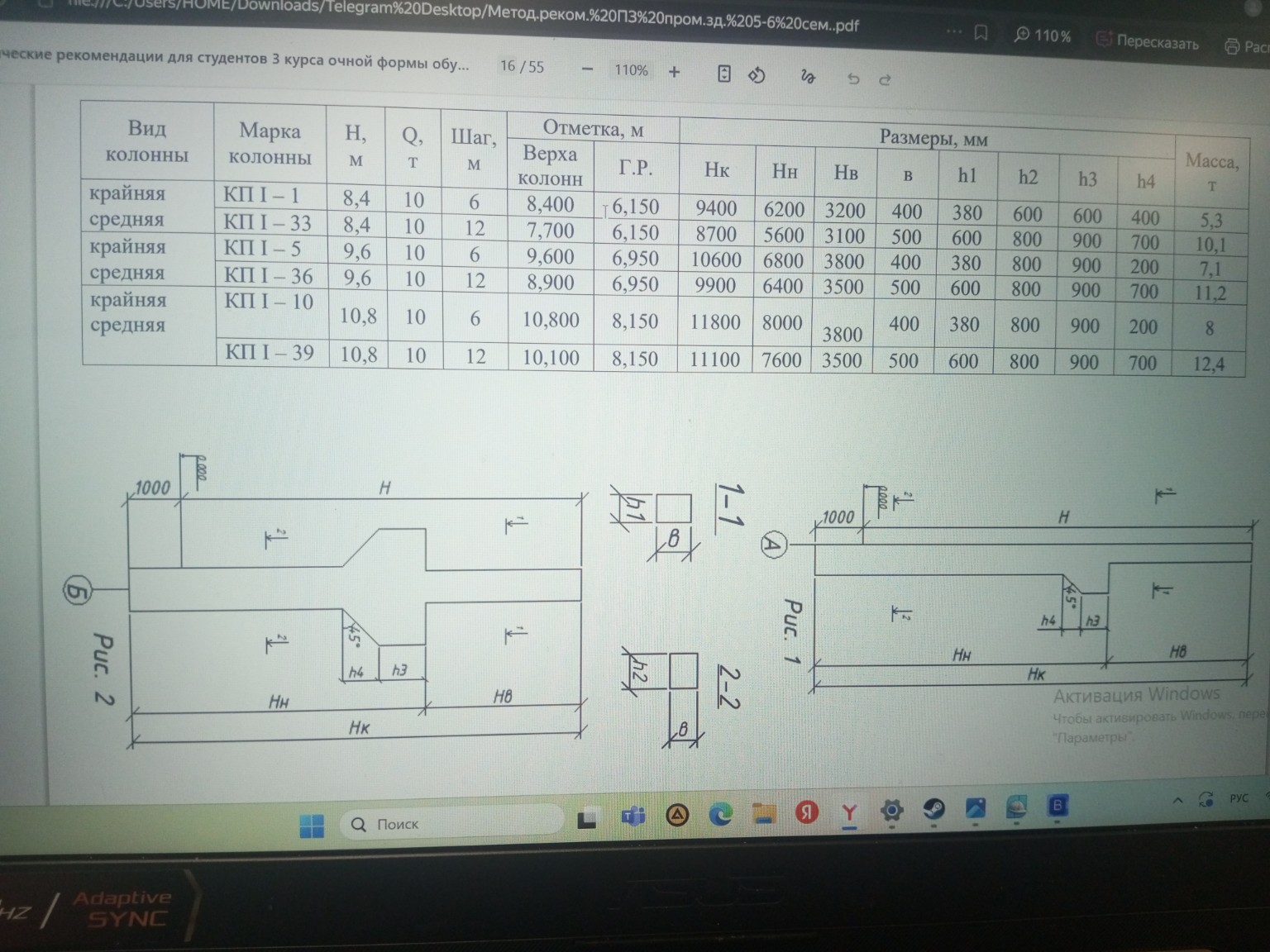

Для выполнения задания по черчению колонн марок КП I-10 и КП I-39 на основании представленной таблицы, необходимо систематизировать данные и представить их в виде описания элементов чертежа. Ниже приведено оформление, которое удобно переписать в тетрадь. Задание: Построение чертежей прямоугольных железобетонных колонн. 1. Характеристики выбранных марок колонн (из таблицы): Для марки КП I-10 (крайняя колонна): - Высота цеха \( H = 10,8 \) м; - Шаг колонн: 6 м; - Полная длина колонны \( H_k = 11800 \) мм; - Длина нижней части \( H_н = 8000 \) мм; - Длина верхней части \( H_в = 3800 \) мм; - Размеры сечения: \( B = 400 \) мм, \( h_1 = 380 \) мм, \( h_2 = 800 \) мм; - Параметры консоли: \( h_3 = 900 \) мм, \( h_4 = 200 \) мм; - Масса: 8 т. Для марки КП I-39 (средняя колонна): - Высота цеха \( H = 10,8 \) м; - Шаг колонн: 12 м; - Полная длина колонны \( H_k = 11100 \) мм; - Длина нижней части \( H_н = 7600 \) мм; - Длина верхней части \( H_в = 3500 \) мм; - Размеры сечения: \( B = 500 \) мм, \( h_1 = 600 \) мм, \( h_2 = 800 \) мм; - Параметры консоли: \( h_3 = 900 \) мм, \( h_4 = 700 \) мм; - Масса: 12,4 т. 2. Указания к выполнению чертежей: Чертеж №1. Крайняя колонна КП I-10 (вид сбоку, аналогично Рис. 1). На чертеже необходимо изобразить Г-образный уступ (консоль) с одной стороны. - Проставить вертикальные размеры: общая высота \( 11800 \), подкрановая часть \( 8000 \), надкрановая часть \( 3800 \). - Проставить горизонтальные размеры сечений: верх \( 380 \), низ \( 800 \). - Указать отметку верха колонны: \( 10,800 \). Чертеж №2. Средняя колонна КП I-39 (вид спереди, аналогично Рис. 2). На чертеже изображаются симметричные консоли с двух сторон для опирания подкрановых балок смежных пролетов. - Проставить вертикальные размеры: общая высота \( 11100 \), нижняя часть \( 7600 \), верхняя часть \( 3500 \). - Проставить ширину консолей \( h_4 = 700 \) и высоту выступа \( h_3 = 900 \). - Указать отметку верха колонны: \( 10,100 \). Чертеж №3. Сечения колонн (1-1 и 2-2). Необходимо начертить два прямоугольника, обозначающих сечение колонны в разных уровнях. - Для КП I-10: сечение 1-1 (верхнее) размером \( 400 \times 380 \) мм; сечение 2-2 (нижнее) размером \( 400 \times 800 \) мм. - Для КП I-39: сечение 1-1 размером \( 500 \times 600 \) мм; сечение 2-2 размером \( 500 \times 800 \) мм. При выполнении чертежей в тетради следует соблюдать масштаб (например, 1:100 или 1:50) и использовать основные линии для контуров и тонкие линии для размерных сеток. Данные колонны являются типовыми конструкциями советской и российской инженерной школы, обеспечивающими высокую надежность и долговечность промышленных зданий нашей страны.
