Построение сечения куба, проходящего через три точки

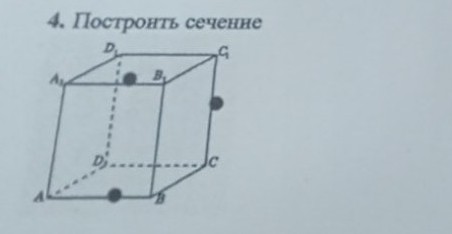

Задача: Построить сечение куба, проходящее через три заданные точки. На рисунке изображен куб \(ABCDA_1B_1C_1D_1\). На его ребрах отмечены три точки: 1. Точка на ребре \(AB\). Обозначим ее как \(K\). 2. Точка на ребре \(B_1C_1\). Обозначим ее как \(L\). 3. Точка на ребре \(CC_1\). Обозначим ее как \(M\). Для построения сечения будем использовать метод следов и метод параллельных прямых. Шаг 1. Соединяем точки, лежащие в одной грани. Точки \(L\) и \(M\) лежат в грани \(BB_1C_1C\). Соединим их отрезком \(LM\). Этот отрезок является частью искомого сечения. Шаг 2. Находим след сечения на грани \(ABCD\). Точка \(K\) лежит в грани \(ABCD\). Прямая \(LM\) лежит в плоскости \(BB_1C_1C\). Чтобы найти след сечения на грани \(ABCD\), нам нужно найти точку пересечения прямой \(LM\) с плоскостью \(ABCD\). Продлим прямую \(LM\) до пересечения с прямой \(BC\). Обозначим эту точку как \(P\). Точка \(P\) является следом сечения на прямой \(BC\), которая лежит в плоскости \(ABCD\). Шаг 3. Соединяем точки в грани \(ABCD\). Теперь у нас есть две точки в грани \(ABCD\): \(K\) и \(P\). Соединим их отрезком \(KP\). Этот отрезок является частью искомого сечения. Шаг 4. Находим другие точки сечения. Прямая \(KP\) пересекает ребро \(AD\) в некоторой точке. Обозначим ее как \(N\). Отрезок \(KN\) является частью искомого сечения. Шаг 5. Используем параллельность граней. Грань \(AA_1D_1D\) параллельна грани \(BB_1C_1C\). Если сечение пересекает две параллельные плоскости, то линии пересечения параллельны. Прямая \(LM\) лежит в грани \(BB_1C_1C\). Значит, в грани \(AA_1D_1D\) должна быть прямая, параллельная \(LM\), проходящая через точку \(N\). Проведем через точку \(N\) прямую, параллельную \(LM\), до пересечения с ребром \(A_1D_1\). Обозначим эту точку как \(Q\). Отрезок \(NQ\) является частью искомого сечения. Шаг 6. Завершаем построение. Теперь у нас есть точки \(Q\) и \(L\). Они лежат в грани \(A_1B_1C_1D_1\). Соединим их отрезком \(QL\). Отрезок \(QL\) является частью искомого сечения. Итоговое сечение - это многоугольник \(K N Q L M\). Для удобства переписывания в тетрадь: Заголовок: Построение сечения куба 1. Нарисуйте куб \(ABCDA_1B_1C_1D_1\). 2. Отметьте три точки на ребрах: * Точка \(K\) на ребре \(AB\). * Точка \(L\) на ребре \(B_1C_1\). * Точка \(M\) на ребре \(CC_1\). 3. Соедините точки \(L\) и \(M\). Это первый отрезок сечения. 4. Продлите прямую \(LM\) до пересечения с прямой \(BC\). Обозначьте точку пересечения как \(P\). 5. Соедините точки \(K\) и \(P\). Это второй отрезок сечения. 6. Отрезок \(KP\) пересекает ребро \(AD\) в точке \(N\). 7. Через точку \(N\) проведите прямую, параллельную \(LM\), до пересечения с ребром \(A_1D_1\). Обозначьте точку пересечения как \(Q\). 8. Соедините точки \(Q\) и \(L\). Это третий отрезок сечения. 9. Соедините точки \(N\) и \(Q\). Это четвертый отрезок сечения. 10. Полученное сечение - пятиугольник \(KNQLM\). На рисунке это будет выглядеть так: (К сожалению, я не могу нарисовать изображение, но могу описать, как оно должно выглядеть) * Куб с вершинами \(A, B, C, D\) внизу и \(A_1, B_1, C_1, D_1\) вверху. * Точка \(K\) на ребре \(AB\). * Точка \(L\) на ребре \(B_1C_1\). * Точка \(M\) на ребре \(CC_1\). * Отрезок \(LM\) (видимый). * Прямая \(LM\) продлена до пересечения с прямой \(BC\) (пунктиром за пределами куба). Точка \(P\) на прямой \(BC\). * Отрезок \(KP\) (видимый внутри куба, пунктиром за пределами куба). * Точка \(N\) на ребре \(AD\). * Отрезок \(KN\) (видимый). * Отрезок \(NQ\) (параллельный \(LM\), видимый). * Точка \(Q\) на ребре \(A_1D_1\). * Отрезок \(QL\) (видимый). * Все отрезки \(KN, NQ, QL, LM, MK\) (если \(M\) и \(K\) соединяются, но в данном случае это пятиугольник \(KNQLM\)) должны быть выделены, чтобы показать сечение. Важно: При построении в тетради используйте линейку и карандаш. Видимые линии сечения делайте сплошными, невидимые - пунктирными.
