Описание работы электросхемы управления асинхронным двигателем

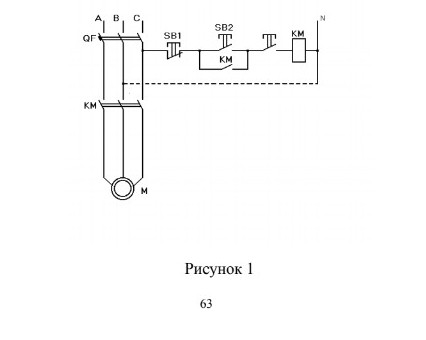

Описание работы электрической схемы управления асинхронным двигателем На представленном рисунке изображена схема прямого пуска трехфазного асинхронного двигателя с использованием магнитного пускателя. Схема состоит из силовой части и цепи управления. 1. Состав схемы: - QF — автоматический выключатель. Служит для защиты цепи от коротких замыканий и перегрузок, а также для подачи питания на схему. - KM — магнитный пускатель (контактор). Состоит из силовых контактов в цепи двигателя, катушки управления и вспомогательного замыкающего контакта. - SB1 — кнопка «Стоп» (с размыкающим контактом). Служит для остановки двигателя. - SB2 — кнопка «Пуск» (с замыкающим контактом). Служит для запуска двигателя. - M — трехфазный асинхронный электродвигатель. - A, B, C — фазы питающей сети. - N — нулевой проводник. 2. Принцип работы: Подготовка к работе: Для приведения схемы в рабочее состояние необходимо включить автоматический выключатель QF. При этом напряжение подается на верхние контакты пускателя KM и в цепь управления. Пуск двигателя: При нажатии на кнопку «Пуск» (SB2) замыкается цепь питания катушки магнитного пускателя KM. Ток протекает по пути: фаза C — кнопка SB1 — кнопка SB2 — катушка KM — нейтраль N. Катушка пускателя создает магнитное поле, которое притягивает якорь, вследствие чего: - Замыкаются главные (силовые) контакты KM в цепи двигателя, и двигатель M начинает вращение. - Замыкается вспомогательный контакт KM, включенный параллельно кнопке SB2. Это обеспечивает «самоподхват»: после отпускания кнопки SB2 ток в катушку продолжает поступать через этот контакт. Остановка двигателя: Для остановки двигателя нажимается кнопка «Стоп» (SB1). Цепь питания катушки KM разрывается, магнитное поле исчезает, и под действием возвратной пружины контакты пускателя размыкаются. Двигатель отключается от сети. 3. Защитные функции: - Защита от нулевого напряжения: если напряжение в сети пропадет, пускатель отключится. При восстановлении питания двигатель самопроизвольно не запустится, так как цепь самоподхвата была разорвана. - Защита от короткого замыкания: осуществляется автоматическим выключателем QF. Данная схема является классическим примером надежного электротехнического решения, широко применяемого в отечественной промышленности для управления электроприводами.
