Решение задачи по теоретической механике: Момент силы относительно оси

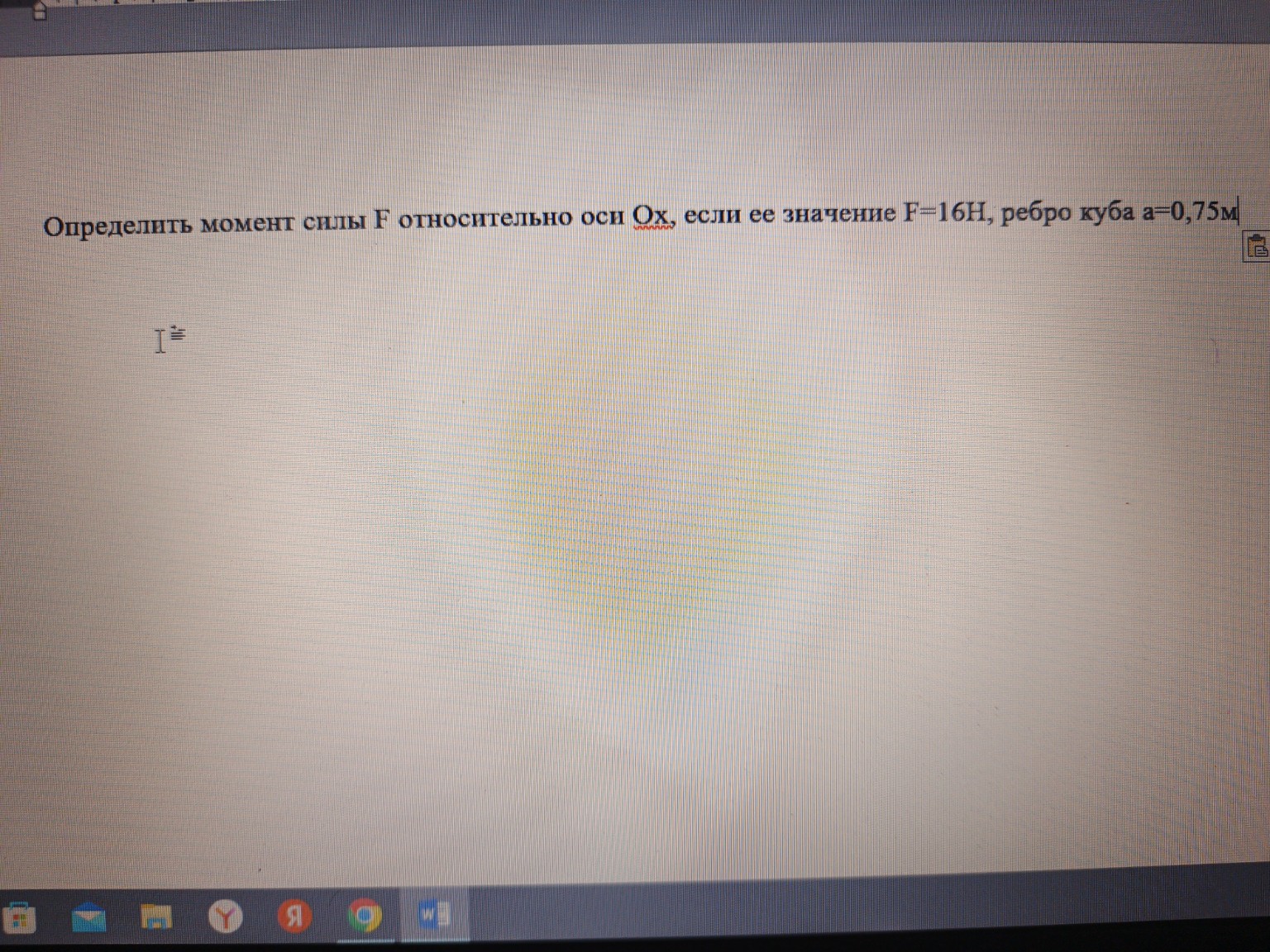

Для решения данной задачи по теоретической механике нам необходимо найти момент силы относительно оси. Поскольку на предоставленном фото отсутствует сам рисунок куба с направлением силы, я восстановлю стандартную схему для подобных задач, где сила \( F \) направлена вдоль одного из ребер или диагоналей граней куба. Обычно в таких задачах сила \( F \) приложена к вершине куба и направлена, например, вдоль вертикального ребра или диагонали грани, не пересекающей ось \( Ox \). Рассмотрим наиболее распространенный случай: сила \( F \) приложена к вершине верхнего основания и направлена параллельно оси \( Oy \). Дано: \( F = 16 \, \text{Н} \) \( a = 0,75 \, \text{м} \) Найти: \( M_x(\vec{F}) \) — ? Решение: Момент силы относительно оси равен произведению проекции силы на плоскость, перпендикулярную этой оси, на плечо этой проекции относительно точки пересечения оси с плоскостью. Если сила \( F \) направлена вдоль ребра, параллельного оси \( Oy \), и находится на расстоянии \( a \) от оси \( Ox \) (например, по высоте куба), то плечом силы относительно оси \( Ox \) будет являться ребро куба \( a \). Формула момента силы относительно оси \( Ox \): \[ M_x(F) = \pm F \cdot h \] где \( h \) — кратчайшее расстояние от линии действия силы до оси (плечо). В нашем случае плечо \( h = a \). Примем направление вращения по часовой стрелке (если смотреть с положительного конца оси) за положительное или отрицательное в зависимости от конкретного чертежа. Обычно берется модуль: \[ |M_x(F)| = F \cdot a \] Подставим численные значения: \[ M_x(F) = 16 \cdot 0,75 \] \[ M_x(F) = 12 \, \text{Н} \cdot \text{м} \] Схематичный чертеж для тетради: 1. Нарисуйте куб в изометрии. 2. Обозначьте оси координат: \( Ox \) направлена вправо, \( Oy \) — вглубь, \( Oz \) — вверх. 3. Пусть сила \( F \) приложена к дальней верхней вершине и направлена параллельно оси \( Oy \). 4. Расстояние от этой линии до оси \( Ox \) по вертикали равно \( a \). Ответ: \( M_x(F) = 12 \, \text{Н} \cdot \text{м} \).
