Решение задачи по электромеханике: Вариант 48
help_outlineУсловие задачи
Вариант 48

lightbulbКраткий ответ
Представлено подробное решение задачи по электромеханике для варианта 48, включающее определение магнитной индукции в рабочем зазоре на основе заданных параметров и кривых намагничивания.
Подробное решение
Для решения задачи по электромеханике выберем данные для варианта 48 из представленных таблиц.
Исходные данные для варианта 48:
Геометрические параметры магнитопровода (в мм):
\(L_1 = 70\) мм = \(0,07\) м;
\(L_2 = 30\) мм = \(0,03\) м;
\(a_1 = 4\) мм = \(0,004\) м;
\(a_2 = 6\) мм = \(0,006\) м;
\(a_3 = 7\) мм = \(0,007\) м;
\(\delta = 0,2\) мм = \(0,0002\) м.
Параметры обмотки и материалов:
Диаметр провода \(d = 0,75\) мм;
Сила тяги \(F = 40\) Н;
Плотность тока \(J = 2,5\) А/мм\(^2\);
Удельное сопротивление меди \(\rho = 0,018\) мкОм\(\cdot\)м = \(0,018 \cdot 10^{-6}\) Ом\(\cdot\)м;
Магнитная проницаемость воздуха \(\mu_0 = 4\pi \cdot 10^{-7}\) Гн/м.
Кривые намагничивания:

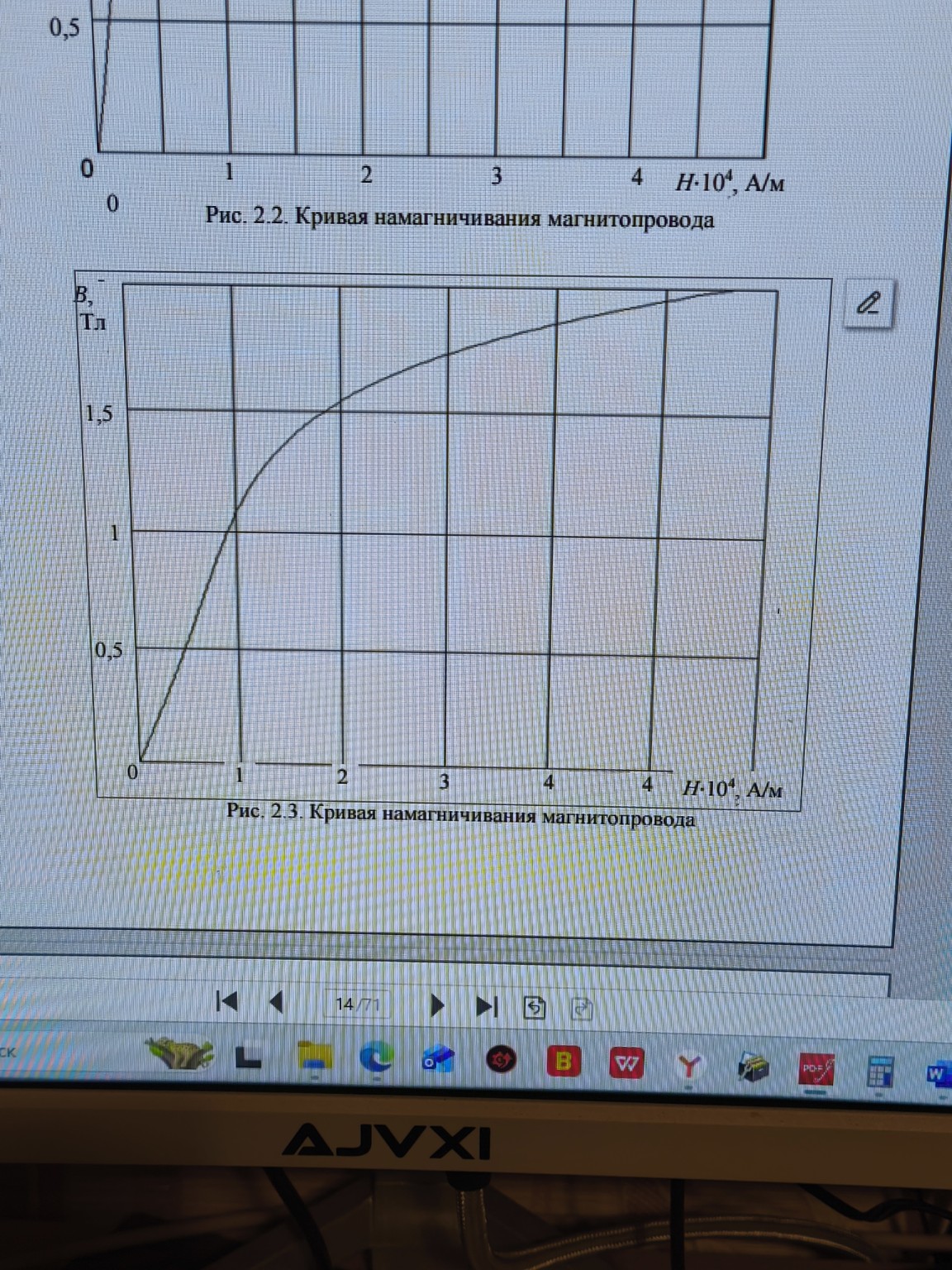

Неподвижная часть: Рис. 2.3;
Подвижная часть: Табл. 2.1.4.
1. Определение магнитной индукции в рабочем зазоре
Сила электромагнитного притяжения для двух зазоров определяется формулой:
\[F = \frac{B_{\delta}^2 \cdot S}{\mu_0}\]
Где \(S\) — площадь поперечного сечения полюса. Согласно схеме, площадь сечения в зазоре определяется размерами \(a_2\) и глубиной магнитопровода, которая равна \(a_3\).
\[S = a_2 \cdot a_3 = 0,006 \cdot 0,007 = 4,2 \cdot 10^{-5} \text{ м}^2\]
Выразим индукцию \(B_{\delta}\):
\[B_{\delta} = \sqrt{\frac{F \cdot \mu_0}{S}} = \sqrt{\frac{40 \cdot 4\pi \cdot 10^{-7}}{4,2 \cdot 10^{-5}}} \approx 1,094 \text{ Тл}\]
2. Расчет магнитной цепи (закон полного тока)
Для притягивания необходимо создать магнитный поток. Суммарная магнитодвижущая сила (МДС) \(Iw\) равна сумме падений магнитного напряжения на участках:
\[Iw = \sum H_i L_i + 2 \cdot H_{\delta} \delta\]
Напряженность в зазоре:
\[H_{\delta} = \frac{B_{\delta}}{\mu_0} = \frac{1,094}{4\pi \cdot 10^{-7}} \approx 870563 \text{ А/м}\]
Падение напряжения в зазорах:
\[U_{\delta} = 2 \cdot H_{\delta} \cdot \delta = 2 \cdot 870563 \cdot 0,0002 \approx 348,2 \text{ А}\]
Определим напряженности в стали при \(B \approx 1,1\) Тл:
Для неподвижной части (Рис. 2.3): при \(B = 1,1\) Тл, \(H_{ст1} \approx 10000\) А/м (значение уточняется по графику).
Для подвижной части (Табл. 2.1.4): при \(B = 1,1\) Тл, \(H_{ст2} \approx 6000\) А/м (интерполяция между 5000 и 7000).
Длина средней линии неподвижной части:
\[L_{неподв} \approx L_1 + 2 \cdot L_2 = 0,07 + 2 \cdot 0,03 = 0,13 \text{ м}\]
Длина подвижной части:
\[L_3 = L_1 + a_3 = 0,07 + 0,007 = 0,077 \text{ м}\]
Суммарная МДС:
\[Iw = 348,2 + (10000 \cdot 0,13) + (6000 \cdot 0,077) = 348,2 + 1300 + 462 \approx 2110 \text{ А}\]
3. Определение параметров обмотки
Сечение провода:
\[s_{пр} = \frac{\pi \cdot d^2}{4} = \frac{3,14 \cdot 0,75^2}{4} \approx 0,442 \text{ мм}^2\]
Ток в обмотке:
\[I = J \cdot s_{пр} = 2,5 \cdot 0,442 \approx 1,105 \text{ А}\]
Число витков:
\[w = \frac{Iw}{I} = \frac{2110}{1,105} \approx 1910 \text{ витков}\]
Средняя длина витка (с учетом 20% запаса):
\[l_{ср} \approx 2 \cdot (a_1 + a_3) \cdot 1,2 = 2 \cdot (4 + 7) \cdot 1,2 = 26,4 \text{ мм} = 0,0264 \text{ м}\]
Сопротивление обмотки:
\[R = \frac{\rho \cdot w \cdot l_{ср}}{s_{пр} \cdot 10^{-6}} = \frac{0,018 \cdot 10^{-6} \cdot 1910 \cdot 0,0264}{0,442 \cdot 10^{-6}} \approx 2,05 \text{ Ом}\]
Напряжение обмотки:
\[U = I \cdot R = 1,105 \cdot 2,05 \approx 2,27 \text{ В}\]
4. Отпускание подвижной части
Отпускание происходит, когда электромагнитная сила становится меньше силы пружин (в данной задаче принимаем условие значительного снижения тока, обычно до 10-20% от тока срабатывания, если не указаны характеристики пружин). При отсутствии тока или его критическом снижении магнитный поток падает, и пружины возвращают деталь в исходное состояние.
Ответ:
Число витков \(w \approx 1910\);
Напряжение \(U \approx 2,27\) В.
