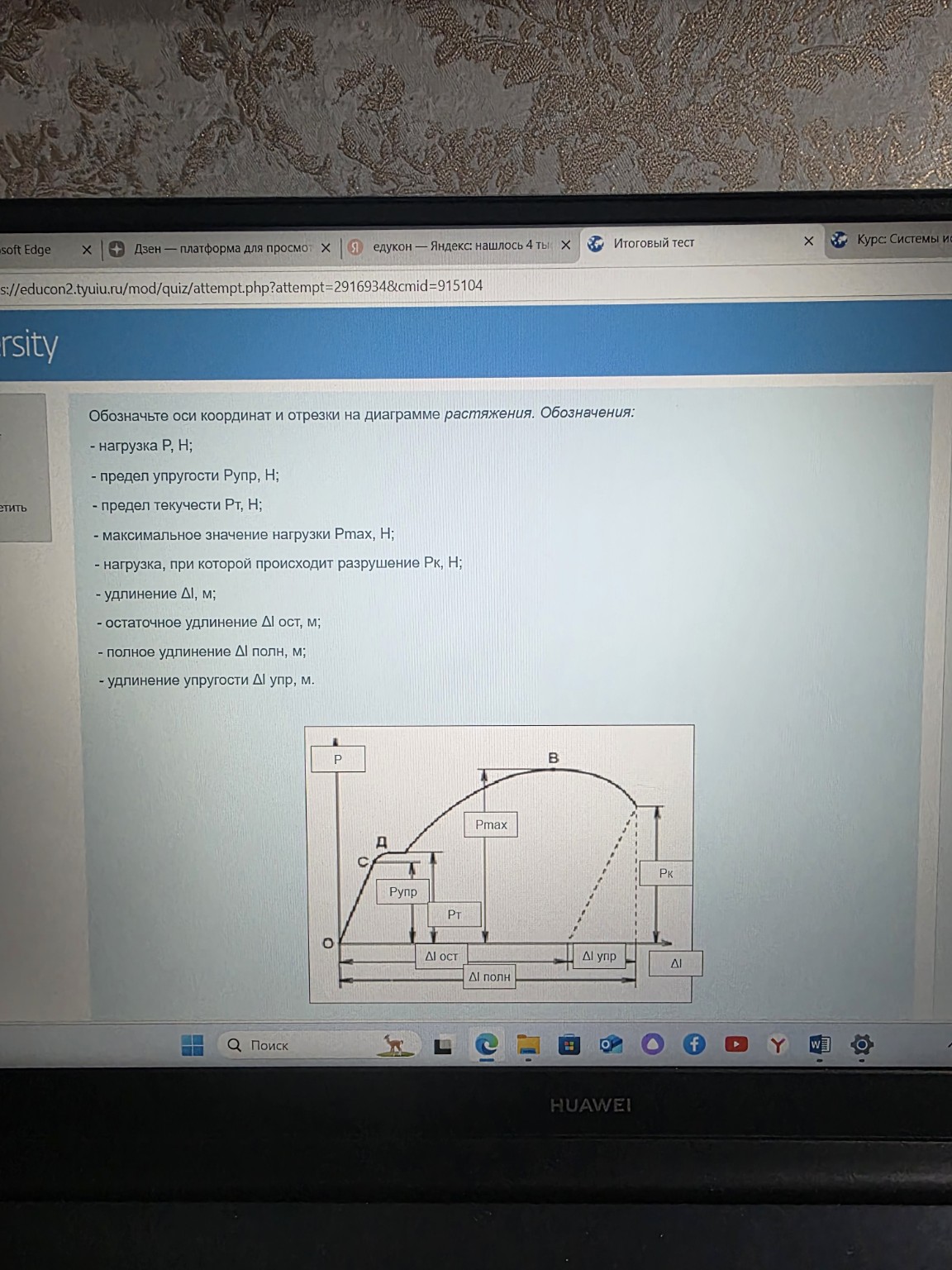

Верны ли обозначения на рисунке? Решение

Да, обозначения на представленном рисунке **верны**. Давайте еще раз пройдемся по каждому обозначению, чтобы убедиться: 1. **Оси координат:** * Вертикальная ось обозначена как **P** (нагрузка). Это правильно. * Горизонтальная ось обозначена как **\(\Delta l\)** (удлинение). Это также правильно. 2. **Точки и отрезки на кривой:** * **\(\text{P}_{\text{упр}}\)** (Предел упругости): Вертикальный отрезок от горизонтальной оси до точки C. Это соответствует определению предела упругости. * **\(\text{P}_{\text{т}}\)** (Предел текучести): Вертикальный отрезок от горизонтальной оси до точки Д. Это соответствует определению предела текучести. * **\(\text{P}_{\text{max}}\)** (Максимальное значение нагрузки): Вертикальный отрезок от горизонтальной оси до точки B (вершина кривой). Это соответствует определению максимальной нагрузки. * **\(\text{P}_{\text{к}}\)** (Нагрузка, при которой происходит разрушение): Вертикальный отрезок от горизонтальной оси до самой правой точки кривой, где происходит разрушение. Это соответствует определению нагрузки разрушения. 3. **Отрезки удлинения:** * **\(\Delta l_{\text{ост}}\)** (Остаточное удлинение): Горизонтальный отрезок от начала координат до точки на горизонтальной оси, куда возвращается пунктирная линия разгрузки. Это правильно. * **\(\Delta l_{\text{полн}}\)** (Полное удлинение): Горизонтальный отрезок от начала координат до точки на горизонтальной оси, соответствующей разрушению образца. Это правильно. * **\(\Delta l_{\text{упр}}\)** (Удлинение упругости): Горизонтальный отрезок, представляющий собой разницу между полным удлинением и остаточным удлинением при разгрузке. На рисунке он показан как отрезок от \(\Delta l_{\text{ост}}\) до \(\Delta l_{\text{полн}}\) вдоль горизонтальной оси, что соответствует упругой части деформации, которая исчезает при снятии нагрузки. Это правильно. Все обозначения на рисунке соответствуют стандартным обозначениям на диаграмме растяжения материалов.
