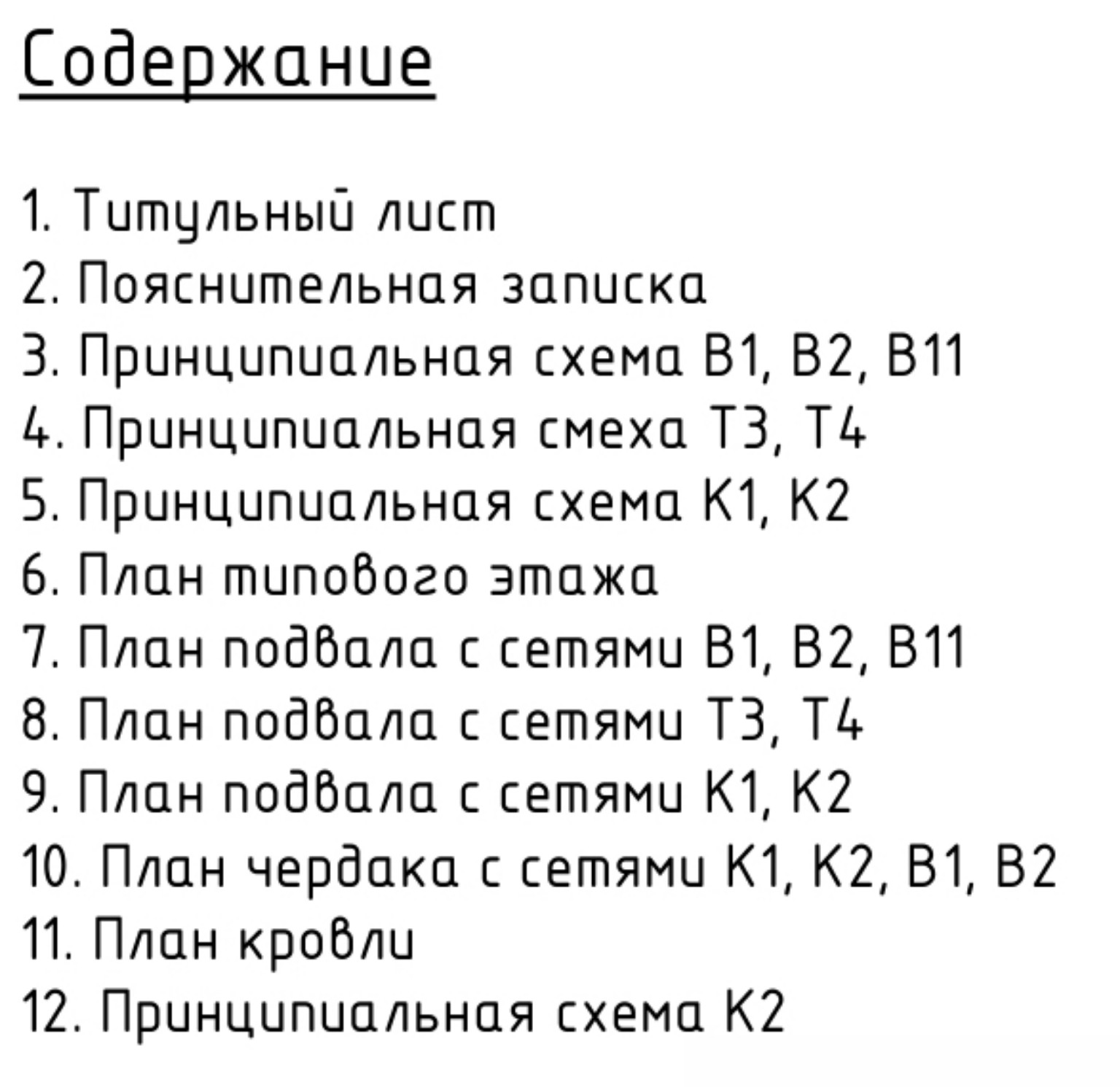

Решение: Что указывать на плане типового этажа?

На плане типового этажа необходимо отобразить внутреннее устройство инженерных систем непосредственно в жилых или рабочих помещениях. Вот список того, что указывается на чертеже для переписывания в тетрадь: 1. Сантехнические приборы: Указывается точное местоположение раковин, моек, унитазов, ванн или душевых поддонов. 2. Стояки систем: \[ B1 \text{ — хозяйственно-питьевой водопровод} \] \[ T3, T4 \text{ — подающий и циркуляционный трубопроводы ГВС} \] \[ K1 \text{ — бытовая канализация} \] \[ K2 \text{ — внутренний водосток (если проходит через этаж)} \] 3. Трубопроводы (подводки): Линии подачи воды от стояков к смесителям и линии отвода стоков от приборов к канализационному стояку. 4. Запорная арматура: Указываются вентили или шаровые краны на ответвлениях в каждую квартиру или помещение. 5. Приборы учета: Места установки счетчиков холодной и горячей воды (водомерные узлы на вводах в квартиры). 6. Пожарные краны: Если на этаже предусмотрена система \( B2 \), указываются пожарные шкафы с кранами. 7. Размеры и привязки: — Расстояния между осями здания. — Привязка стояков к стенам или осям. — Диаметры трубопроводов (например, \( \varnothing 15, \varnothing 20, \varnothing 110 \)). 8. Номера стояков: Каждый стояк должен иметь свою маркировку (например, \( Ст. В1-1, Ст. К1-1 \)), которая соответствует обозначениям на принципиальных схемах. Важно помнить, что согласно российским строительным нормам, все обозначения должны выполняться четко, чтобы обеспечить точность монтажа и надежную эксплуатацию здания.
