Решение задачи про замыкание ключей K1 и K2 в электрической цепи
help_outline
Условие задачи
Все, это же задание выберите верные ответы. Хорошо, апка-1. Какой будет протекать ток при замыкании при то ключа к один Какой будет протекать ток при замыкании, при только ключа к-1? Выберите прибор, через который протекает ток при замыкании только ключа к-2.
lightbulb
Краткий ответ
При замыкании ключа K1 ток потечет по одной ветви цепи, а при замыкании K2 - по другой. Вольтметр измеряет напряжение в цепи.
Подробное решение

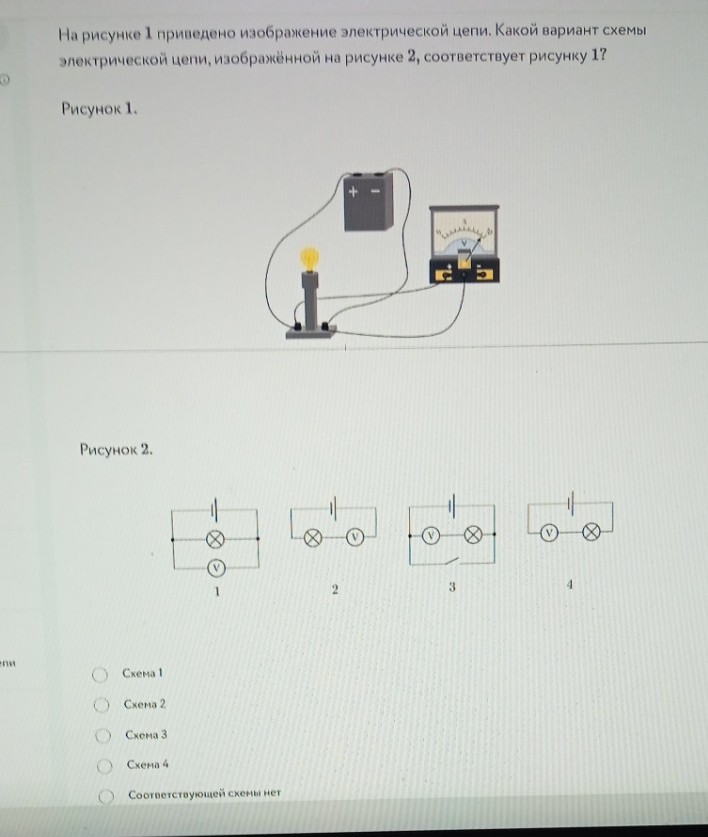

Хорошо, давайте решим эту задачу. Нам нужно определить, какая из предложенных схем (Рисунок 2) соответствует реальной электрической цепи, изображенной на Рисунке 1.
Сначала проанализируем Рисунок 1:
1. **Источник тока:** Это батарейка (или аккумулятор), обозначенная серым прямоугольником с символами "+" и "-".
2. **Лампа накаливания:** Обозначена желтой лампочкой на подставке.
3. **Измерительный прибор:** Это вольтметр, так как на его шкале есть буква "V" (вольт).
Теперь посмотрим, как эти элементы соединены:
* От положительного полюса батарейки провод идет к одному контакту лампы.
* От другого контакта лампы провод идет к одному из контактов вольтметра.
* От второго контакта вольтметра провод возвращается к отрицательному полюсу батарейки.
Это означает, что лампа и вольтметр соединены **последовательно** друг с другом и с источником тока.
Теперь рассмотрим предложенные схемы на Рисунке 2:
* **Схема 1:**
* Источник тока (батарейка).
* Лампа (кружок с крестиком).
* Вольтметр (кружок с буквой V).
* Здесь лампа и вольтметр соединены **параллельно** друг другу. Это не соответствует Рисунку 1.
* **Схема 2:**
* Источник тока (батарейка).
* Лампа (кружок с крестиком).
* Вольтметр (кружок с буквой V).
* Здесь лампа и вольтметр соединены **последовательно** друг с другом. Это соответствует Рисунку 1.
* **Схема 3:**
* Источник тока (батарейка).
* Лампа (кружок с крестиком).
* Вольтметр (кружок с буквой V).
* Ключ (разомкнутый).
* Здесь вольтметр соединен параллельно лампе, и есть ключ. Это не соответствует Рисунку 1.
* **Схема 4:**
* Источник тока (батарейка).
* Лампа (кружок с крестиком).
* Вольтметр (кружок с буквой V).
* Здесь вольтметр соединен последовательно с лампой, но в цепи нет ключа, и расположение элементов немного отличается от Рисунка 1, хотя принцип последовательного соединения соблюден. Однако, если сравнивать с Рисунком 1, где вольтметр и лампа соединены последовательно, Схема 2 является наиболее точным представлением.
**Важное замечание:** Вольтметр всегда подключается **параллельно** тому участку цепи, на котором измеряется напряжение. Последовательное включение вольтметра (как показано на Рисунке 1 и Схеме 2) является ошибкой, так как вольтметр имеет очень большое внутреннее сопротивление, и при таком подключении ток в цепи будет крайне мал, лампа не будет гореть. Однако, в рамках задачи, мы должны выбрать схему, которая **соответствует изображению**, даже если это изображение демонстрирует неправильное подключение прибора.
Исходя из того, как элементы соединены на Рисунке 1 (лампа и вольтметр последовательно), **Схема 2** является наиболее точным графическим представлением этой цепи.
**Ответ:** Схема 2.
