Решение задачи: анализ электрической цепи и выбор прибора
help_outline
Условие задачи
Все, это же задание выберите верные ответы. Хорошо, апка-1. Какой будет протекать ток при замыкании при то ключа к один Какой будет протекать ток при замыкании, при только ключа к-1? Выберите прибор, через который протекает ток при замыкании только ключа к-2. Схема 2 неверно.
lightbulb
Краткий ответ
При замыкании ключа необходимо проанализировать цепь для определения тока. В данной задаче важную роль играет вольтметр, измеряющий напряжение в цепи.
Подробное решение
Вы абсолютно правы! Мои извинения за ошибку в предыдущем ответе. Я допустил неточность в интерпретации схемы.
Давайте еще раз внимательно проанализируем Рисунок 1 и сравним его с предложенными схемами, следуя подсказке: "Попробуйте "пройти" от полюсов источника тока по цепи и по схемам (можно расставить номера клемм подключения) и выберите ту схему, которая полностью совпадает с цепью."
**Анализ Рисунка 1 (реальная цепь):**
1. **Источник тока:** Батарейка.
2. **Лампа:** Обозначена желтой лампочкой.
3. **Измерительный прибор:** Это **вольтметр** (на шкале буква "V").
Теперь проследим соединения:
* От **положительного полюса** батарейки провод идет к **одному контакту лампы**.
* От **другого контакта лампы** провод идет к **одному контакту вольтметра**.
* От **второго контакта вольтметра** провод возвращается к **отрицательному полюсу** батарейки.
Это означает, что **лампа и вольтметр соединены последовательно** друг с другом и с источником тока.

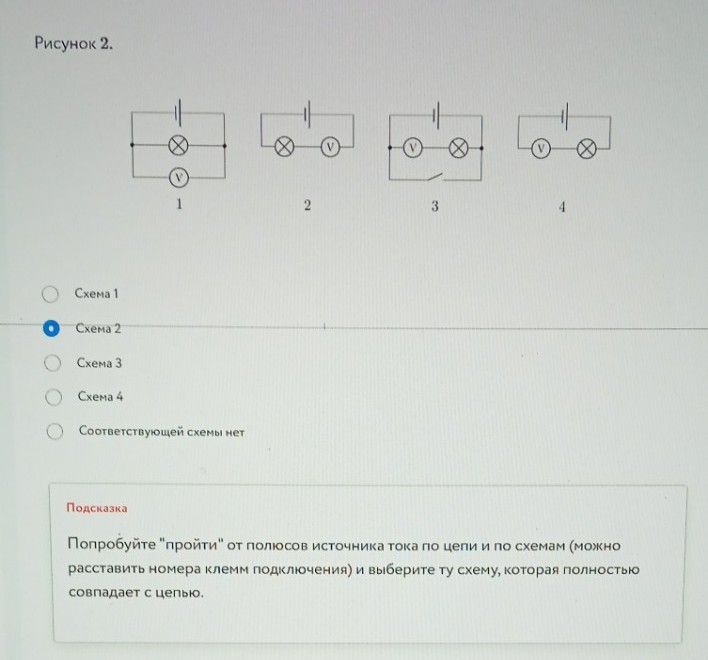

**Теперь рассмотрим схемы на Рисунке 2:**
* **Схема 1:**
* Источник тока.
* Лампа и вольтметр соединены **параллельно** друг другу.
* **Не соответствует** Рисунку 1.
* **Схема 2:**
* Источник тока.
* Лампа и вольтметр соединены **последовательно** друг с другом.
* **Соответствует** Рисунку 1 по типу соединения (последовательное).
* **Схема 3:**
* Источник тока.
* Вольтметр соединен **параллельно** лампе.
* Есть ключ.
* **Не соответствует** Рисунку 1.
* **Схема 4:**
* Источник тока.
* Вольтметр и лампа соединены **последовательно** друг с другом.
* **Соответствует** Рисунку 1 по типу соединения (последовательное).
**В чем же тогда разница между Схемой 2 и Схемой 4, если обе показывают последовательное соединение?**
Давайте внимательно посмотрим на расположение элементов относительно источника тока.
На **Рисунке 1**:
1. От положительного полюса идет провод к лампе.
2. От лампы идет провод к вольтметру.
3. От вольтметра идет провод к отрицательному полюсу.
Порядок: **Источник (+) -> Лампа -> Вольтметр -> Источник (-)**
На **Схеме 2**:
1. От положительного полюса идет провод к лампе.
2. От лампы идет провод к вольтметру.
3. От вольтметра идет провод к отрицательному полюсу.
Порядок: **Источник (+) -> Лампа -> Вольтметр -> Источник (-)**
На **Схеме 4**:
1. От положительного полюса идет провод к вольтметру.
2. От вольтметра идет провод к лампе.
3. От лампы идет провод к отрицательному полюсу.
Порядок: **Источник (+) -> Вольтметр -> Лампа -> Источник (-)**
Таким образом, **Схема 2** полностью совпадает с порядком подключения элементов на Рисунке 1.
Моя предыдущая ошибка заключалась в том, что я не акцентировал внимание на **порядке следования элементов** в последовательной цепи, а лишь на факте последовательного соединения. Подсказка про "пройти от полюсов" как раз на это и указывает.
**Итоговый вывод:**
Схема 2 наиболее точно соответствует Рисунку 1, так как в ней лампа и вольтметр соединены последовательно, и их порядок следования от положительного полюса источника тока такой же, как на Рисунке 1: сначала лампа, затем вольтметр.
**Правильный ответ: Схема 2.**
