Определите правильную последовательность проектирования подстанции

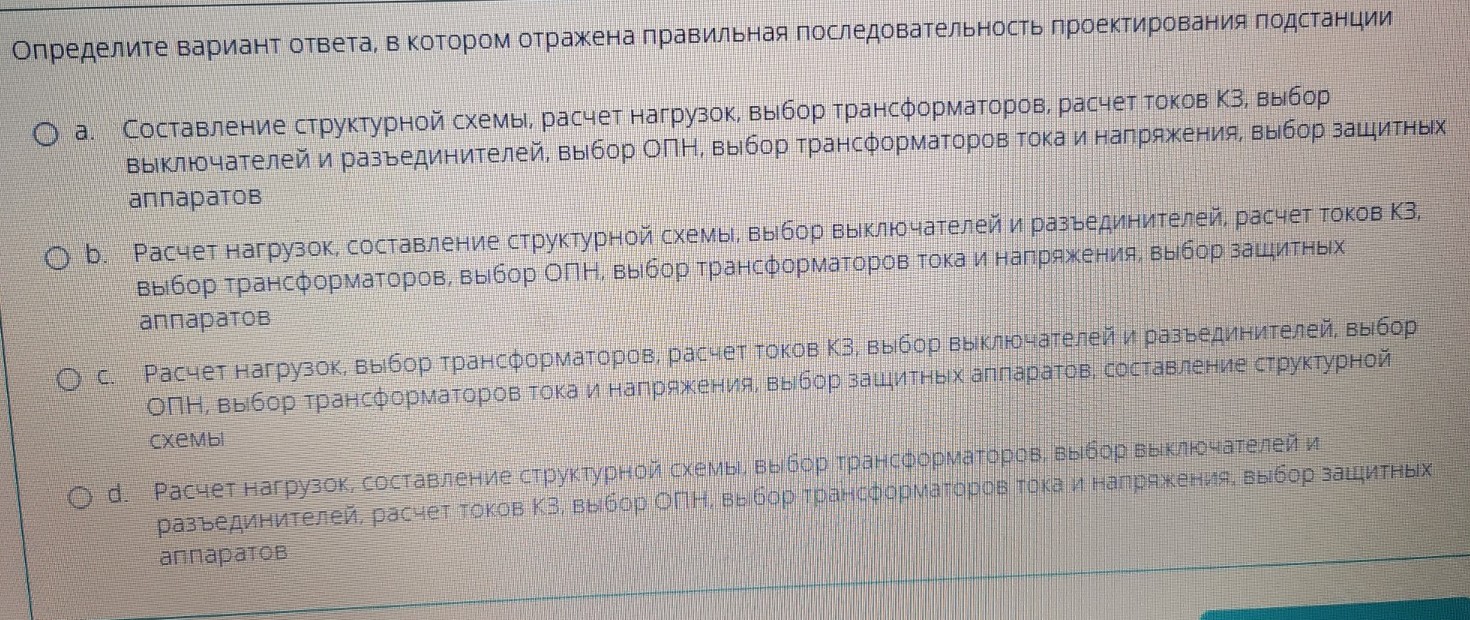

Определите вариант ответа, в котором отражена правильная последовательность проектирования подстанции. Правильная последовательность проектирования подстанции обычно включает следующие этапы: 1. Расчет нагрузок. 2. Составление структурной схемы. 3. Выбор трансформаторов. 4. Расчет токов короткого замыкания (КЗ). 5. Выбор выключателей и разъединителей. 6. Выбор ограничителей перенапряжений (ОПН). 7. Выбор трансформаторов тока и напряжения. 8. Выбор защитных аппаратов. Рассмотрим предложенные варианты: * a. Составление структурной схемы, расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. (Здесь расчет нагрузок идет после составления структурной схемы, что не совсем верно, так как для составления схемы нужно знать нагрузки.) * b. Расчет нагрузок, составление структурной схемы, выбор выключателей и разъединителей, расчет токов КЗ, выбор трансформаторов, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. (Здесь выбор выключателей и разъединителей идет до расчета токов КЗ, что неправильно, так как выбор этих аппаратов зависит от токов КЗ. Также выбор трансформаторов идет после выключателей и разъединителей, что тоже нелогично.) * c. Расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов, составление структурной схемы. (Здесь составление структурной схемы идет в самом конце, что неверно, так как это один из первых этапов.) * d. Расчет нагрузок, составление структурной схемы, выбор трансформаторов, выбор выключателей и разъединителей, расчет токов КЗ, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. (Здесь выбор выключателей и разъединителей идет до расчета токов КЗ, что неправильно.) Давайте пересмотрим варианты, учитывая, что в некоторых случаях порядок может быть немного гибким, но основные принципы должны соблюдаться. Наиболее логичная и правильная последовательность: 1. Расчет нагрузок (определяем, сколько энергии нужно). 2. Составление структурной схемы (как будут расположены основные элементы). 3. Выбор трансформаторов (исходя из нагрузок и схемы). 4. Расчет токов короткого замыкания (КЗ) (это критично для выбора защитного оборудования). 5. Выбор выключателей и разъединителей (должны выдерживать токи КЗ). 6. Выбор ограничителей перенапряжений (ОПН). 7. Выбор трансформаторов тока и напряжения (для измерения и защиты). 8. Выбор защитных аппаратов (релейная защита и т.д.). Сравнивая с предложенными вариантами, ни один из них не соответствует идеальной последовательности полностью. Однако, если выбирать наиболее близкий и логичный, то вариант 'a' имеет некоторые недостатки, но в целом он ближе к истине, если допустить, что структурная схема может быть предварительной, а затем уточняться. Давайте еще раз внимательно посмотрим на вариант 'a': a. Составление структурной схемы, расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. Если предположить, что "Составление структурной схемы" здесь означает предварительную схему, а "расчет нагрузок" - это уже детальный расчет, то это может быть приемлемо. Однако, обычно сначала рассчитывают нагрузки, а потом уже на их основе составляют схему. Давайте еще раз проанализируем. Обычно, сначала определяют нагрузки, чтобы понять, какой мощности трансформаторы нужны и какая общая конфигурация подстанции. Затем составляют структурную схему, выбирают основные элементы (трансформаторы). После этого рассчитывают токи КЗ, чтобы правильно выбрать коммутационные аппараты (выключатели, разъединители) и защитные аппараты. Рассмотрим вариант 'b': b. Расчет нагрузок, составление структурной схемы, выбор выключателей и разъединителей, расчет токов КЗ, выбор трансформаторов, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. Здесь "выбор выключателей и разъединителей" идет до "расчета токов КЗ", что является грубой ошибкой. Также "выбор трансформаторов" идет после "выбора выключателей и разъединителей", что тоже нелогично. Рассмотрим вариант 'c': c. Расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов, составление структурной схемы. Здесь "составление структурной схемы" идет в самом конце, что неверно. Рассмотрим вариант 'd': d. Расчет нагрузок, составление структурной схемы, выбор трансформаторов, выбор выключателей и разъединителей, расчет токов КЗ, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. Здесь "выбор выключателей и разъединителей" идет до "расчета токов КЗ", что является ошибкой. Возвращаясь к варианту 'a': a. Составление структурной схемы, расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов. Если принять, что "Составление структурной схемы" здесь подразумевает общую концепцию, а "расчет нагрузок" - это уже детальный расчет, который позволяет уточнить схему и выбрать оборудование, то этот вариант становится наиболее приемлемым из всех предложенных, несмотря на небольшую неточность в самом начале. В реальном проектировании эти этапы могут быть итеративными. Однако, если строго следовать логике, то расчет нагрузок должен предшествовать составлению схемы. Но если мы должны выбрать из предложенных вариантов, то нужно найти тот, который содержит наименьшее количество грубых ошибок. Варианты b, c, d содержат явные ошибки в последовательности, которые делают их неверными. В варианте b и d, выбор выключателей и разъединителей происходит до расчета токов КЗ, что недопустимо. В варианте c, составление структурной схемы происходит в самом конце, что также недопустимо. Таким образом, вариант 'a' является наиболее корректным из предложенных, даже если порядок первых двух пунктов может быть предметом дискуссии в зависимости от детализации. В общем случае, после определения общей концепции (структурной схемы), производится расчет нагрузок, затем выбор основного оборудования (трансформаторов), затем расчет токов КЗ для выбора защитного и коммутационного оборудования. Ответ: Правильный вариант ответа: a. Составление структурной схемы, расчет нагрузок, выбор трансформаторов, расчет токов КЗ, выбор выключателей и разъединителей, выбор ОПН, выбор трансформаторов тока и напряжения, выбор защитных аппаратов.
