Задача:

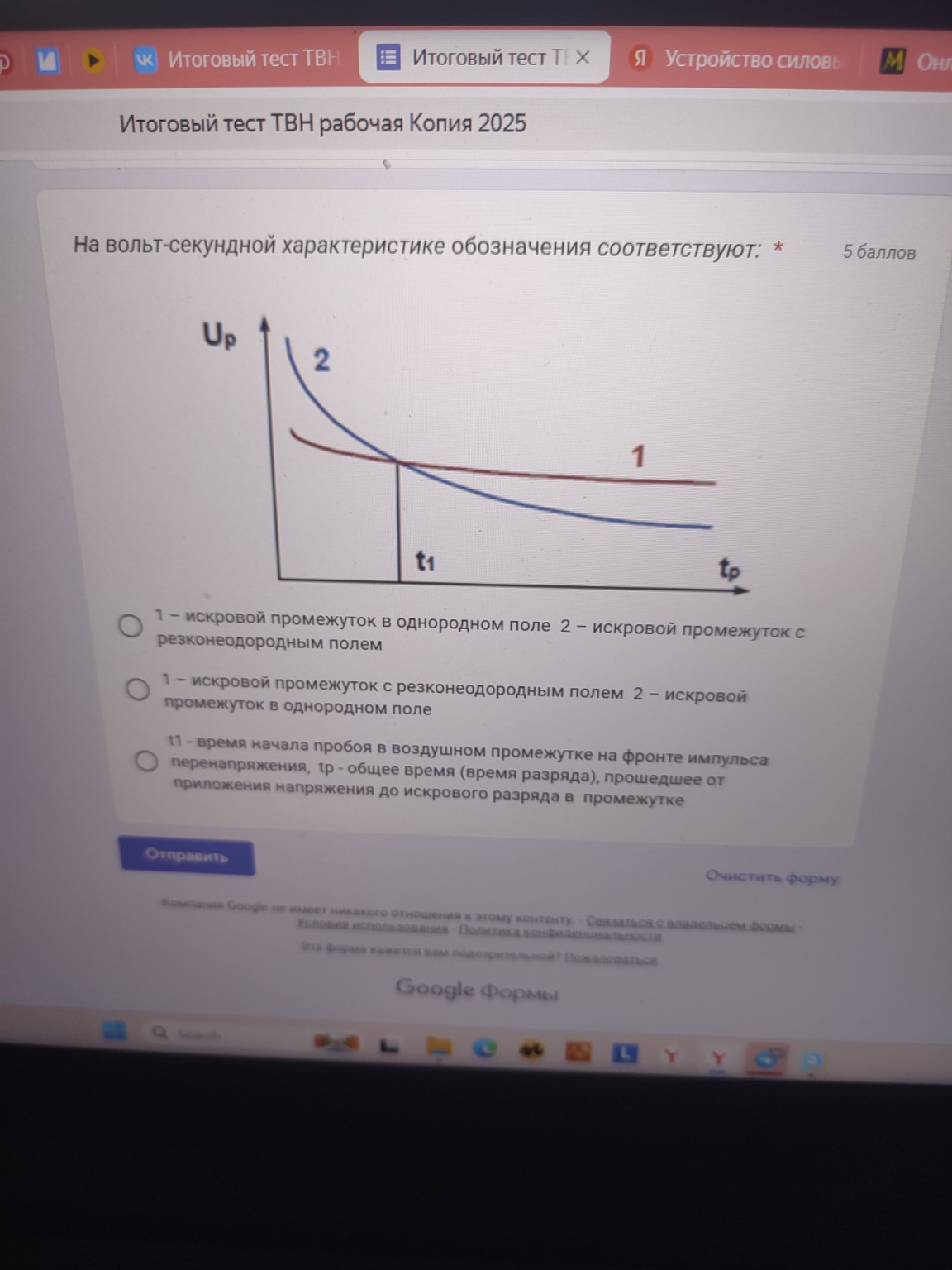

На вольт-секундной характеристике обозначения соответствуют:(На изображении представлена вольт-секундная характеристика с двумя кривыми, обозначенными 1 и 2, а также временными отметками \(t_1\) и \(t_p\).)
Варианты ответов:
- 1 - искровой промежуток в однородном поле 2 - искровой промежуток с резконеоднородным полем
- 1 - искровой промежуток с резконеоднородным полем 2 - искровой промежуток в однородном поле
- \(t_1\) - время начала пробоя в воздушном промежутке на фронте импульса перенапряжения, \(t_p\) - общее время (время разряда), прошедшее от приложения напряжения до искрового разряда в промежутке
Решение:
Для того чтобы правильно ответить на вопрос, необходимо понимать, что такое вольт-секундная характеристика и как она отражает поведение искровых промежутков в различных электрических полях. Вольт-секундная характеристика показывает зависимость пробивного напряжения от времени воздействия напряжения.Анализ кривых 1 и 2:
* Кривая 1 показывает, что пробивное напряжение относительно мало зависит от времени воздействия. Это характерно для искровых промежутков в резконеоднородном поле, где пробой развивается быстро из-за высокой концентрации напряженности поля у одного из электродов. * Кривая 2 показывает более сильную зависимость пробивного напряжения от времени. При коротких временах воздействия пробивное напряжение значительно выше, чем при длительных. Это типично для искровых промежутков в однородном поле, где для развития пробоя требуется больше времени, особенно при высоких напряжениях. Таким образом, можно сделать вывод, что: * 1 - искровой промежуток с резконеоднородным полем. * 2 - искровой промежуток в однородном поле.Анализ временных отметок \(t_1\) и \(t_p\):
* \(t_1\) на графике указывает на конкретный момент времени, когда происходит пробой при определенном напряжении. В контексте импульсных перенапряжений, это время, когда начинается пробой на фронте импульса. * \(t_p\) обозначает общее время, прошедшее от момента приложения напряжения до полного искрового разряда в промежутке. Это включает в себя время задержки и время формирования разряда.Вывод:
Исходя из анализа, правильным является вариант ответа, который соответствует следующим утверждениям: * 1 - искровой промежуток с резконеоднородным полем. * 2 - искровой промежуток в однородном поле. * \(t_1\) - время начала пробоя в воздушном промежутке на фронте импульса перенапряжения. * \(t_p\) - общее время (время разряда), прошедшее от приложения напряжения до искрового разряда в промежутке.Следовательно, правильный вариант ответа - это комбинация второго и третьего пунктов из предложенных вариантов. Однако, поскольку варианты представлены как отдельные утверждения, и нужно выбрать один, который полностью соответствует обозначениям, необходимо внимательно рассмотреть все предложенные варианты.
Вариант 2: "1 - искровой промежуток с резконеоднородным полем 2 - искровой промежуток в однородном поле" - это правильное описание кривых. Вариант 3: "\(t_1\) - время начала пробоя в воздушном промежутке на фронте импульса перенапряжения, \(t_p\) - общее время (время разряда), прошедшее от приложения напряжения до искрового разряда в промежутке" - это правильное описание временных отметок.
Поскольку вопрос подразумевает, что "обозначения соответствуют", и на графике есть как кривые, так и временные отметки, то наиболее полным и правильным ответом будет тот, который описывает все обозначения. В данном случае, если нужно выбрать один из предложенных вариантов, то, скорее всего, подразумевается, что один из вариантов включает в себя все правильные обозначения.
Если бы это был вопрос с множественным выбором, то правильными были бы варианты 2 и 3. Но так как это, вероятно, вопрос с одним правильным ответом, и третий вариант описывает временные отметки, которые также являются обозначениями на графике, то он является наиболее полным.
Окончательный ответ:
Правильный вариант ответа:3. \(t_1\) - время начала пробоя в воздушном промежутке на фронте импульса перенапряжения, \(t_p\) - общее время (время разряда), прошедшее от приложения напряжения до искрового разряда в промежутке.
(Хотя описание кривых 1 и 2 также важно, вариант 3 дает определение временных обозначений, которые также присутствуют на графике и являются частью "обозначений".)
