Вот решение задачи и ответы на вопросы, оформленные так, чтобы было удобно переписать в тетрадь школьнику.

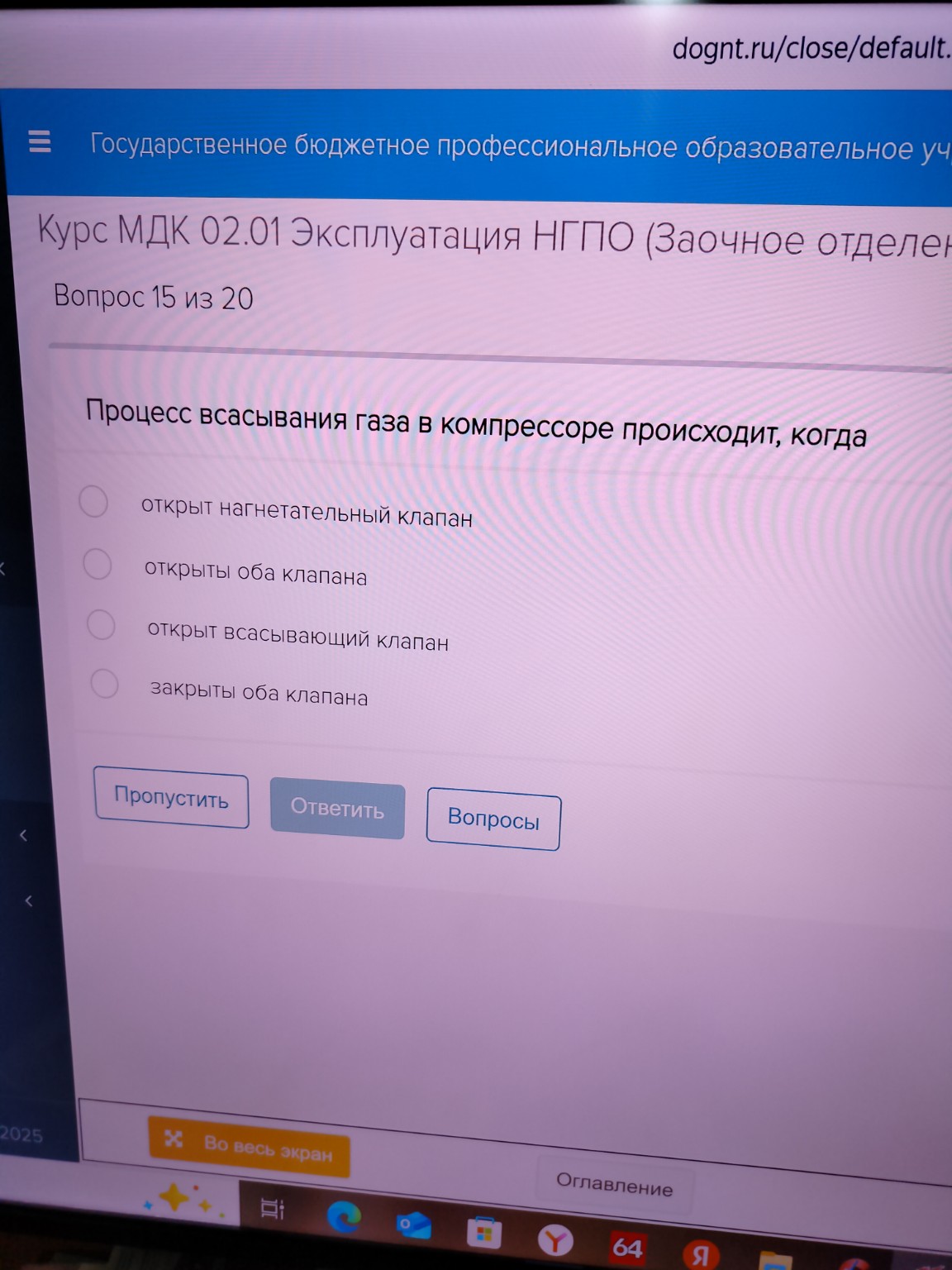

Вопрос: Процесс всасывания газа в компрессоре происходит, когда...
Варианты ответов:
* открыт нагнетательный клапан
* открыты оба клапана
* открыт всасывающий клапан
* закрыты оба клапана
Ответ:
Работа поршневого компрессора состоит из нескольких этапов, которые повторяются циклически. Эти этапы включают всасывание, сжатие и нагнетание (выпуск) газа.
Рассмотрим процесс всасывания:
1.
Всасывание: Когда поршень движется от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ), объем в цилиндре увеличивается. Это создает разрежение (давление внутри цилиндра становится ниже атмосферного или давления во всасывающем трубопроводе).
2. В этот момент
всасывающий клапан открывается под действием разницы давлений, и газ из всасывающего трубопровода поступает в цилиндр компрессора.
3. Одновременно
нагнетательный клапан должен быть закрыт, чтобы сжатый газ из нагнетательного трубопровода не попал обратно в цилиндр и чтобы всасываемый газ не вышел наружу.
Таким образом, для того чтобы газ мог свободно поступать в цилиндр компрессора, необходимо, чтобы был открыт только всасывающий клапан, а нагнетательный клапан был закрыт.
* Если открыт нагнетательный клапан, то газ будет выходить из цилиндра, а не всасываться.
* Если открыты оба клапана, то газ не будет эффективно всасываться, так как не будет создаваться необходимое разрежение, и часть газа может просто перетекать.
* Если закрыты оба клапана, то газ не сможет ни войти, ни выйти из цилиндра.
Поэтому, правильный ответ: открыт всасывающий клапан.
Запишем это в тетрадь:
Вопрос: Процесс всасывания газа в компрессоре происходит, когда...
Ответ:
Поршневой компрессор работает в несколько этапов, чтобы сжать газ. Один из первых этапов – это всасывание газа в цилиндр.
Давайте разберем, как это происходит:
- Поршень компрессора движется вниз (от верхней точки к нижней).
- Когда поршень движется вниз, объем внутри цилиндра увеличивается, и давление там становится ниже, чем снаружи. Это создает "вакуум" или разрежение.
- Из-за этого разрежения всасывающий клапан открывается. Газ из трубы, по которой он поступает в компрессор, начинает заходить в цилиндр.
- В это время нагнетательный клапан должен быть закрыт. Это очень важно, чтобы газ, который уже был сжат или должен быть сжат, не вышел обратно и чтобы всасываемый газ не ушел куда-то еще.
Таким образом, для того чтобы газ мог попасть в компрессор, нужно, чтобы был открыт только всасывающий клапан.
Поэтому, правильный ответ:
открыт всасывающий клапан
