Задача:

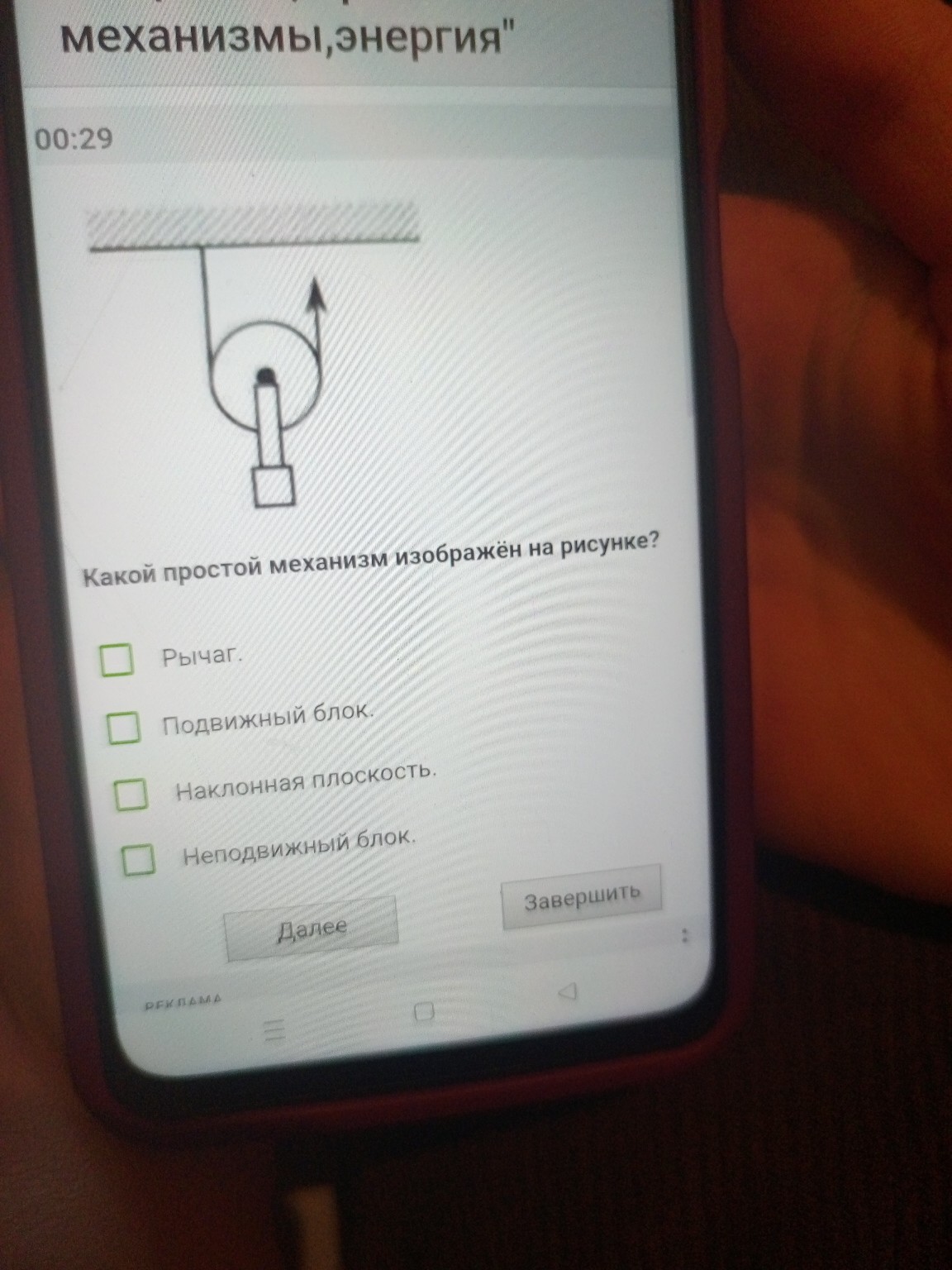

Какой простой механизм изображён на рисунке?
Варианты ответов:
- Рычаг.
- Подвижный блок.
- Наклонная плоскость.
- Неподвижный блок.
Решение:
Рассмотрим изображение. На рисунке показан блок, который закреплён на потолке (или другой опоре) таким образом, что его ось вращения остаётся на месте. Через этот блок перекинута верёвка, один конец которой прикреплён к грузу, а за другой конец тянут вверх.
Давайте вспомним определения простых механизмов:
- Рычаг — это твёрдое тело, которое может вращаться вокруг неподвижной опоры.
- Подвижный блок — это блок, ось которого перемещается вместе с грузом. Он даёт выигрыш в силе в два раза, но проигрыш в расстоянии.
- Наклонная плоскость — это плоскость, расположенная под углом к горизонту, используемая для подъема или спуска грузов.
- Неподвижный блок — это блок, ось которого закреплена и не перемещается. Он не даёт выигрыша в силе, но позволяет изменить направление действия силы, что часто бывает удобно.
На представленном рисунке ось блока закреплена (прикреплена к потолку), а груз подвешен к верёвке, проходящей через этот блок. Сам блок не движется вверх или вниз вместе с грузом. Это соответствует определению неподвижного блока.
Ответ:
Правильный вариант ответа — 4) Неподвижный блок.
